Ηλεκτρομαγνητική βαλβίδα ορειχάλκινου υγρού σειράς 2V 2/2 Way | Direct Acting & Λειτουργία πιλότου

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντων & βασική ταξινόμηση

     Η σειρά SOLH 2V είναι επαγγελματίαςΗλεκτρομαγνητική βαλβίδα υγρού 2/2 κατευθύνσεων σχεδιασμένο για γενικό έλεγχο υγρών αέρα, νερού και λαδιού. Χωρίζεται σε δύο βασικούς δομικούς τύπους:Τύπος άμεσης δράσης 2V025 και2V130/2V250 με διάφραγμα πιλοτικού τύπου. Υιοθετώντας σώμα βαλβίδας από ορείχαλκο υψηλής ποιότητας με υλικά στεγανοποίησης υψηλής ποιότητας, η σειρά διαθέτει επιλογή εκκίνησης μηδενικής πίεσης, μεγάλη χωρητικότητα ροής, γρήγορη απόκριση και ευρεία μεσαία συμβατότητα. Χρησιμεύει ως η κύρια βαλβίδα ελέγχου υγρού γενικής χρήσης για αυτοματοποιημένα κυκλώματα νερού, αγωγούς αέρα, συστήματα κενού και εξοπλισμό λίπανσης.

2. Πλήρεις κανόνες κωδικοποίησης μοντέλου

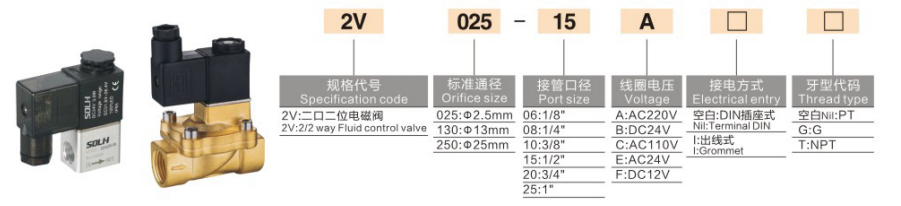

 1. Πλήρης Λογική Κωδικοποίησης: 2V - Μέγεθος στομίου - Θύρα σπειρώματος - Τύπος καλωδίωσης - Τάση

 2. Παραδείγματα τυπικών παραγγελιών

     • 2V025-08-DC24V: στόμιο φ2,5mm, σπείρωμα G1/4, τυπική υποδοχή DIN, DC 24V

     • 2V130-15W-AC220V: στόμιο φ13mm, σπείρωμα G1/2, έξοδος καλωδίου, AC 220V

3. Δύο βασικοί δομικοί τύποι & κατευθυντήριες γραμμές επιλογής

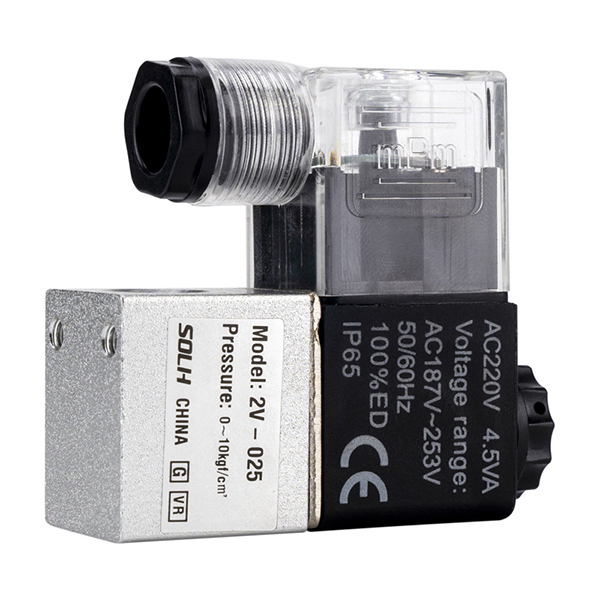

  3.1 2V025 Τύπος άμεσης δράσης | Εκκίνηση μηδενικής πίεσης

    Πλεονέκτημα πυρήνα: Πλήρως λειτουργικό σε μηδενική πίεση 0MPa

     • Αρχή Εργασίας: Το ηλεκτρομαγνητικό πηνίο τραβά απευθείας τον σιδερένιο πυρήνα για να ανοίξει τη θύρα της βαλβίδας, πραγματοποιώντας πλήρη έλεγχο ανοίγματος και κλεισίματος υπό μηδενική διαφορά πίεσης χωρίς υποβοήθηση μέσης πίεσης.

     • Orifice & Flow: στόμιο φ2,5mm, τιμή CV = 0,23

     • Προδιαγραφές λιμένα: G1/8 (06), G1/4 (08)

     • Εύρος πίεσης: 0 ~ 1,0 MPa, υποστηρίζει εκκίνηση με μηδενική πίεση

     • Υλικό σφράγισης: Τυπικό φθοριούχο καουτσούκ VITON, εξαιρετική αντοχή στο λάδι, το νερό και τη διάβρωση με ασθενή οξέα

     • Υλικό σώματος: Συμπαγές σώμα βαλβίδας από ορείχαλκο υψηλής ακρίβειας

     • Ισχύοντα σενάρια: Έλεγχος υγρού μικρής ροής, start-stop μηδενικής/χαμηλής πίεσης, διακόπτης κυκλώματος κενού, μικροσκοπικά συστήματα ψύξης και ψεκασμού νερού

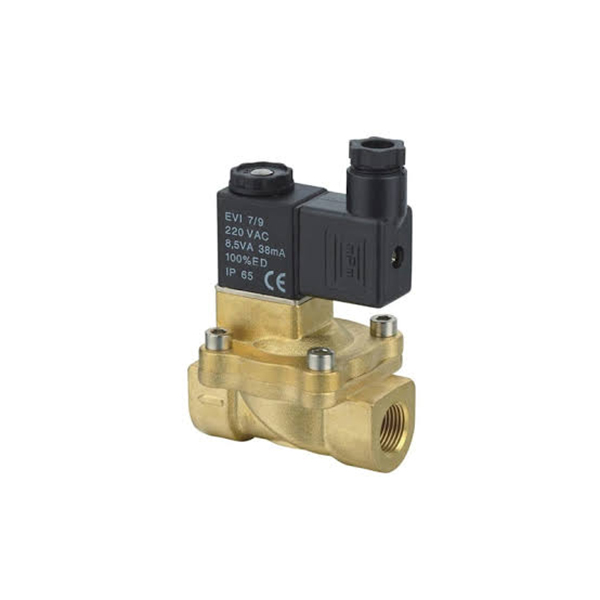

  3.2 2V130 / 2V250 Diaphragm Pilot Operated Type | Εκκίνηση διαφορικής πίεσης

    Βασικό χαρακτηριστικό: Μεγάλη ροή, χαμηλή κατανάλωση ενέργειας, απαιτεί ελάχιστη διαφορά πίεσης

     • Αρχή Εργασίας: Η ανακούφιση πίεσης μέσω της οπής πιλότου επιτρέπει στη μέση πίεση να ανοίξει το διάφραγμα για το άνοιγμα της βαλβίδας.Ελάχιστη διαφορά πίεσης εκκίνησης: 0,05 MPa (0,5 bar), δεν μπορεί να ανοίξει υπό μηδενική πίεση.

     • 2V130 Προδιαγραφές: στόμιο φ13mm, CV=6,2; Θύρες: G3/8 (10), G1/2 (15)

     • 2V250 Προδιαγραφές: στόμιο φ25mm, CV=13; Θύρες: G3/4 (20), G1 ίντσες (25)

     • Εύρος πίεσης: 0,05 ~ 1,0 MPa

     • Υλικό σφράγισης: Καουτσούκ νιτριλίου NBR, βέλτιστο για μέσα καθαρού νερού και πεπιεσμένου αέρα

     • Σώμα & Πηνίο: Πυκνό, ανθεκτικό ορειχάλκινο σώμα, σε συνδυασμό με πηνίο χαμηλής κατανάλωσης υψηλής σταθερότητας

     • Ισχύοντα σενάρια: Κυκλώματα νερού μεγάλης ροής, εισαγωγή νερού αεροσυμπιεστή, παροχή νερού λέβητα, έλεγχος ενεργοποίησης-απενεργοποίησης αγωγού κεντρικού αερίου/υγρού

4. Ενιαίες Γενικές Τεχνικές Παράμετροι

5. Σύγκριση σειράς 2V έναντι 2P | Οδηγός επιλογής κατά των σφαλμάτων

Φόρμουλα Επιλογής

     Απαίτηση ενεργοποίησης-απενεργοποίησης μηδενικής πίεσης → Επιλέξτε 2V025 / 2P. Μεγάλη ροή με πίεση νερού → Επιλέξτε 2V130 / 2V250; Στενός χώρος & οικονομικός προϋπολογισμός → Επιλέξτε πλαστική βαλβίδα 2P

6. Τυπικά σενάρια εφαρμογής

  6.1 2V025 Εφαρμογή

     • Έλεγχος ενεργοποίησης-απενεργοποίησης πηγής αέρα γεννήτριας κενού

     • Μικροσκοπικό κύκλωμα νερού ψύξης εξοπλισμού

     • Αυτοματοποιημένα συστήματα ψεκασμού και μικρούδατος

     • Εξοπλισμός μεταγωγής υγρών μικρής ροής ακριβείας

  6.2 2V130 / 2V250 Εφαρμογή

     • Ψυκτικό συγκρότημα και βιομηχανικό σύστημα ψύξης νερού

     • Έλεγχος εισαγωγής νερού αεροσυμπιεστή

     • Αυτόματο σύστημα αναπλήρωσης νερού λέβητα

     • Κεντρικός διακόπτης αγωγού παροχής αέρα

     • Έλεγχος κυκλοφορίας βιομηχανικού νερού και αερίου μεγάλης ροής

7. Αντιστοίχιση υποστηρικτικών εξαρτημάτων

     • Θεραπεία μπροστινής πηγής αέρα: Ταιριάξτε το φίλτρο ρύθμισης πίεσης αέρα της σειράς AW για τη σταθεροποίηση της πηγής αέρα και των ακαθαρσιών του φίλτρου

     • Ταίριασμα κυκλώματος κενού: Συνεργαστείτε με τη γεννήτρια κενού της σειράς ZU για αξιόπιστη διακοπή της πηγής αέρα

     • Σύνδεση αγωγού: Ταιριάξτε ίσια εξαρτήματα αρσενικού σπειρώματος γρήγορης σύνδεσης KQ2 για γρήγορη και χωρίς διαρροές εγκατάσταση σωληνώσεων

Περίληψη μίας πρότασης

     Οι ορειχάλκινες ηλεκτροβαλβίδες 2/2 κατευθύνσεων SOLH καλύπτουν τύπους μηδενικής πίεσης άμεσης δράσης και πιλοτικής λειτουργίας μεγάλης ροής, με καθολική συμβατότητα νερού/αέρα/λαδιού, γρήγορη απόκριση και προστασία IP65, παρέχοντας οικονομικές και σταθερές λύσεις on-off υγρού για διάφορα συστήματα βιομηχανικού αυτοματισμού.
