Κύλινδρος πώματος σταθερού ύψους σειράς TWQ | Συμπαγής ελαφρύς και μεσαίος κύλινδρος αναστολής

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH TWQ είναι ένας κύλινδρος πώματος σταθερού ύψους τοποθέτησης βελτιστοποιημένος για ελαφριές και μεσαίου τύπου αυτοματοποιημένες γραμμές μεταφοράς. Διαθέτει συμπαγή δομή αμαξώματος, τέσσερις προαιρετικούς τύπους άκρων ράβδων, διαθεσιμότητα υδραυλικού buffer και προαιρετική λειτουργία μηχανικής αυτοασφάλισης. Ο κύλινδρος TWQ είναι κατάλληλος για στάσιμο παλετών 10–150 κιλών και εργαλείων, περιορισμό σταθμού και θέση μεταφοράς, ο κύλινδρος TWQ χρησιμεύει ως τυπική λύση υψηλού κόστους για σενάρια αυτοματισμού ελαφρού και μεσαίου φορτίου.

 1.1 Σχεδίαση σταθερού ύψους τοποθέτησης

     Το ενσωματωμένο σώμα σταθερού ύψους εξασφαλίζει γρήγορη και απλή εγκατάσταση με υψηλή επαναλαμβανόμενη ακρίβεια τοποθέτησης. Ταιριάζει τέλεια με τις τυποποιημένες διατάξεις σταθμών μεταφοράς, εξαλείφοντας τις διαδικασίες ρύθμισης ύψους και βελτιώνοντας την αποτελεσματικότητα εγκατάστασης στο χώρο.

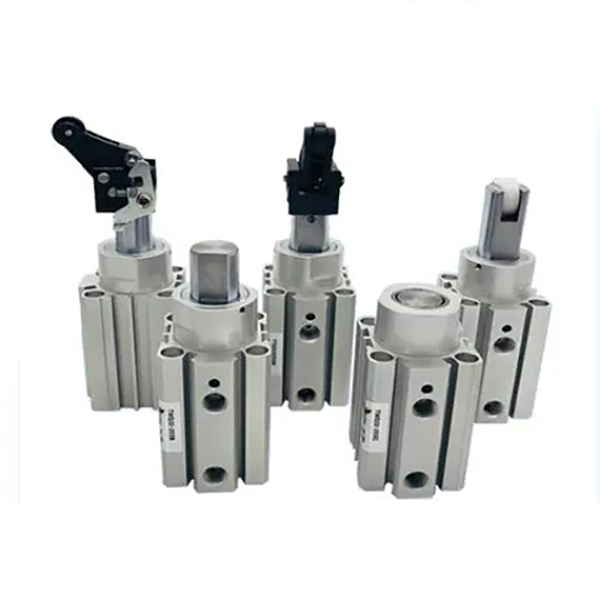

 1.2 Τέσσερις ευέλικτοι τύποι άκρων ράβδων (Πλεονέκτημα πυρήνα)

     • Β Τύπος επίπεδης ράβδου: Η δομή επίπεδης ράβδου εμβόλου κατά της περιστροφής παρέχει σταθερή απόδοση ακινητοποίησης και ισχυρή αντίσταση έκκεντρου φορτίου, διατηρώντας ακριβή τοποθέτηση υπό συνθήκες πλευρικής δύναμης.

     • C Στρογγυλή ράβδος Τύπος: Πυκνωμένη συμπαγής στρογγυλή ράβδος εμβόλου με ενισχυμένη αντοχή στην κρούση, ειδικά σχεδιασμένη για συνθήκες εργασίας με μεγάλη πλευρική δύναμη και ακριβείς απαιτήσεις τοποθέτησης εργαλείων.

     • Τύπος μοχλού κυλίνδρου R: Η δομή επαφής μοχλού + κύλισης ελαχιστοποιεί την πρόσκρουση ακινητοποίησης με ομαλή κίνηση κύλισης, ιδανική για τη συνεχή λειτουργία της γραμμής μεταφοράς υψηλής ταχύτητας.

     • K Ρυθμιζόμενος τύπος μοχλού buffer: Ο ενσωματωμένος ρυθμιζόμενος υδραυλικός αποσβεστήρας επιτρέπει τη δωρεάν ρύθμιση της αντίστασης απόσβεσης για προσαρμογή σε τεμάχια διαφορετικού βάρους και ταχύτητας μεταφοράς, επιτυγχάνοντας βέλτιστο αποτέλεσμα απαλού σταματήματος για μεταβλητές συνθήκες εργασίας.

  1.3 Προαιρετική λειτουργία αυτόματου κλειδώματος (έκδοση R/K)

     Οι εκδόσεις κυλίνδρου και μοχλού προστασίας υποστηρίζουν προαιρετική μηχανική αυτοασφαλιζόμενη δομή. Μετά τη διακοπή της πρόσκρουσης του τεμαχίου εργασίας, ο κύλινδρος κλειδώνει αυτόματα τον βραχίονα του μοχλού για να αποτρέψει την ανάκαμψη και την αντίστροφη ώθηση, εξαλείφοντας αποτελεσματικά τη μετατόπιση του τεμαχίου εργασίας και βελτιώνοντας σημαντικά τη σταθερότητα και τη συνοχή του σταθμού μεταφοράς.

 1.4 Συμπαγές μέγεθος και ανθεκτική δομή

     Το σώμα του κυλίνδρου υιοθετεί επεξεργασία σκληρής ανοδίωσης, ενώ η ράβδος εμβόλου διαθέτει σκληρή επιχρωμίωση, παρέχοντας εξαιρετική αντοχή στη φθορά και αντοχή στην κρούση. Η τυπική λειτουργία χωρίς λάδι προσαρμόζεται σε καθαρά περιβάλλοντα παραγωγής και σενάρια συγκόλλησης που δεν εκτοξεύονται. Οι δεσμευμένες αυλακώσεις αισθητήρων στις τέσσερις πλευρές επιτρέπουν την εγκατάσταση μαγνητικού διακόπτη χωρίς δομικές παρεμβολές για ευέλικτη διάταξη.

  1.5 Διάφοροι τρόποι λειτουργίας

     Η προαιρετική τυπική λειτουργία διπλής ενέργειας και οι λειτουργίες μονής δράσης (επέκταση ελατηρίου / ανάσυρση ελατηρίου) καλύπτουν την αυτόματη ανακύκλωση, την προστασία ασφαλείας κατά την απενεργοποίηση και τις απαιτήσεις προσωρινής διακοπής, ταιριάζουν με διάφορες λογικές βιομηχανικού ελέγχου.

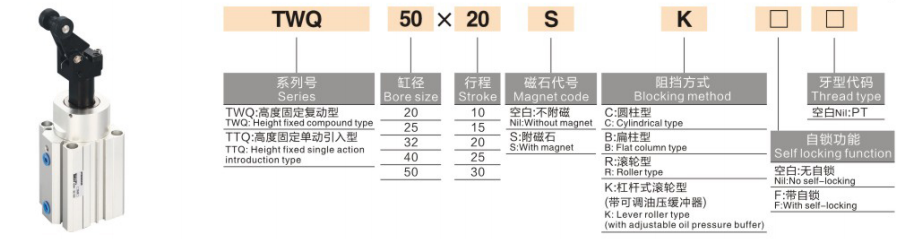

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Παραδείγματα τυπικών μοντέλων: TWQ32-20SB, TWQ50-30RK-F

 2. Παραδείγματα τυπικών παραγγελιών

     • Standard Flat Rod Model: TWQ32-20SB (διάτρηση φ32, διαδρομή 20 mm, επίπεδο άκρο ράβδου στήλης, ελαστικό buffer)

     • Μοντέλο αυτόματου κλειδώματος ρυθμιζόμενου buffer: TWQ50-30RK-F (διάτρηση φ50, διαδρομή 30 mm, ρυθμιζόμενος υδραυλικός μοχλός προσωρινής αποθήκευσης, με λειτουργία αυτόματου κλειδώματος)

3. Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

  3.1 Βασικές προδιαγραφές

     • Λειτουργία: Διπλής δράσης, μονής δράσης (επέκταση ελατηρίου / ανάσυρση ελατηρίου)

     • Εύρος πίεσης εργασίας: 0,05~1,0MPa; Πίεση απόδειξης: 1,5 MPa

     • Θερμοκρασία περιβάλλοντος: -10℃~60℃ (περιβάλλον χωρίς πάγο)

     • Διαμόρφωση buffer: S = Λαστιχένιο buffer διπλού άκρου. K = Ρυθμιζόμενο υδραυλικό buffer + διπλό άκρο ελαστικό buffer

     • Λειτουργία λίπανσης: Λειτουργία χωρίς λάδι

     • Μέθοδος Εγκατάστασης: Τυπική βάση φλάντζας σταθερού ύψους

 3.2 Συνδυασμός τυπικής διάτρησης και εγκεφαλικού επεισοδίου

  3.3 Θεωρητική δύναμη ακινητοποίησης (Μονάδα: N @0,5MPa)

  3.4 Βάρος προϊόντος (Μονάδα: kg @ Standard Stroke)

4. Οδηγίες διαμόρφωσης και επιλογής πυρήνα

  4.1 Επιλογή τύπου άκρου ράβδου

     • Τύπος επίπεδης στήλης B (Συνιστάται): Σχεδιασμός κατά της περιστροφής και υψηλής σταθερότητας, κατάλληλος για ελαφρά φορτία (10–80kg) και λειτουργία χαμηλής ταχύτητας (≤0,3m/s) χωρίς εμφανή πλευρική πρόσκρουση.

     • C Τύπος στρογγυλής στήλης: Πυκνωμένη δομή ράβδου με ισχυρή αντοχή στην κρούση, ιδανική για σενάρια τοποθέτησης εργαλείων με μεγάλη πλευρική δύναμη.

     • Τύπος μοχλού κυλίνδρου R: Απόδοση κύλισης χαμηλής πρόσκρουσης και ομαλή, ιδανική για γραμμές μεταφοράς υψηλής ταχύτητας (≤0,5 m/s) και ελαφρού-μεσαίου φορτίου (30–100 kg).

     • K Ρυθμιζόμενος τύπος μοχλού buffer: Προσαρμόσιμη απόσβεση και ανώτερη αντοχή στην κρούση, σχεδιασμένη για μεσαία φορτία (50–150 kg), start-stop υψηλής συχνότητας και συνθήκες εργασίας ασταθούς ταχύτητας.

  4.2 Επιλογή λειτουργίας αυτοκλειδώματος

     • F Τύπος αυτόματου κλειδώματος (Συνιστάται για αυτόματες γραμμές): Διατίθεται μόνο για εκδόσεις μοχλού R/K. Αποτρέπει την ανάκαμψη του τεμαχίου εργασίας και τη μετατόπιση του σταθμού, βελτιώνοντας σημαντικά τη σταθερότητα συνεχούς λειτουργίας των αυτοματοποιημένων γραμμών.

     • Τύπος μη κλειδώματος: Οικονομική λύση για σενάρια με μικρή αντίστροφη πρόσκρουση και χειροκίνητη επαναφορά, δεν συνιστάται για πλήρως αυτόματες γραμμές παραγωγής.

  4.3 Επιλογή τρόπου λειτουργίας

     • Διπλής δράσης: Μέγιστη δύναμη ακινητοποίησης με αμφίδρομη ελεγχόμενη δράση, κατάλληλη για σενάρια ελέγχου υψηλής συχνότητας και πλήρως αυτόματου ελέγχου.

     • Μονής δράσης (Επέκταση άνοιξης): Επεκτείνεται αυτόματα για να σταματήσει τα τεμάχια εργασίας μετά από διακοπή ρεύματος, δίνοντας προτεραιότητα στην ασφάλεια για επικίνδυνους σταθμούς και εφαρμογές προστασίας κατά της απενεργοποίησης.

     • Μονής Δράσης (Spring Retract): Σταματά με την παροχή αέρα και απελευθερώνεται αυτόματα όταν απενεργοποιείται, προσαρμοσμένο για κανονικά ανοιχτές γραμμές μεταφοράς και εργασίες προσωρινής διακοπής.

5. Τυπικά σενάρια εφαρμογής

     • Μεταφορικές γραμμές ελαφρού & μεσαίου τύπου: Εφαρμόζεται στην τοποθέτηση, περιορισμό και μεταφορά παλετών 10–150 κιλών και πλακών εργαλείων σε ηλεκτρονικά είδη, οικιακές συσκευές και βιομηχανίες τροφίμων.

     • Γραμμές χειρισμού υλικών υψηλής ταχύτητας: Η δομή μοχλού R/K εξασφαλίζει ομαλή ακινητοποίηση μηδενικής πρόσκρουσης για τεμάχια εργασίας με ελαφρύ φορτίο υψηλής ταχύτητας (≤0,5 m/s) σε κυλίνδρους και ιμάντα μεταφοράς.

     • Αυτοματοποιημένοι Σταθμοί Εξοπλισμού: Συμπαγές σώμα για εύκολη εγκατάσταση, ευρέως χρησιμοποιούμενο για περιορισμό φόρτωσης/εκφόρτωσης εργαλειομηχανών, τοποθέτηση σταθμού συναρμολόγησης και στάση σταθμού επιθεώρησης.

     • Γραμμές Συσκευασίας & Logistics: Ιδανικό για ακινητοποίηση χαρτοκιβωτίων και υλικών, μπλοκάρισμα αποκλίνων σταθμών και τοποθέτηση στοίβαξης, με απόδοση υψηλού κόστους και χαμηλή συντήρηση.

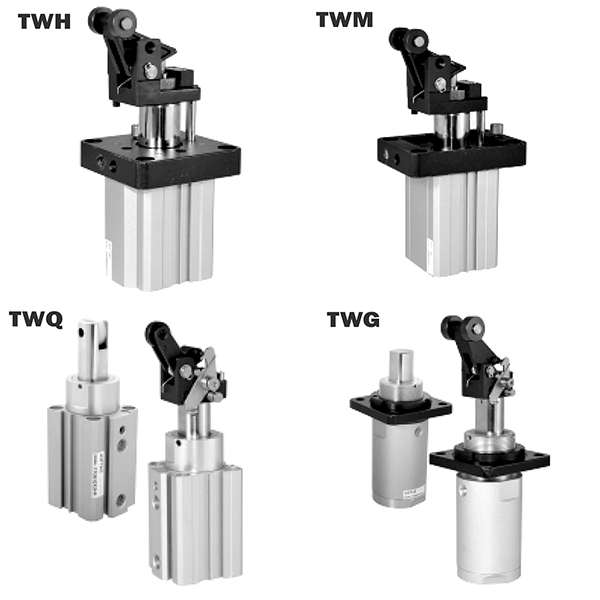

6. Γρήγορη σύγκριση σειράς TWQ έναντι TWH/TWM

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή μεγέθους διάτρησης: Επιλέξτε οπή σύμφωνα με το βάρος του τεμαχίου εργασίας με συντελεστή ασφαλείας 200% (θεωρητική δύναμη ακινητοποίησης ≥ πραγματικό φορτίο × 2). Επιλέξτε φ25/φ32 για φορτίο κάτω από 80 κιλά. επιλέξτε φ40/φ50 για φορτίο 80–150 kg.

     2. Rod End & Buffer Selection: Υιοθετήστε B επίπεδη ράβδο + S ελαστικό buffer για σενάρια χαμηλής ταχύτητας ελαφρού φορτίου. επιλέξτε τύπο κυλίνδρου R για γραμμές ελαφρού φορτίου υψηλής ταχύτητας. επιλέξτε K ρυθμιζόμενο τύπο buffer για συνθήκες εργασίας μεσαίου φορτίου και υψηλής συχνότητας.

     3. Επιλογή λειτουργικής διαμόρφωσης: Εξοπλισμός αυτοασφάλισης F για αυτόματες γραμμές παραγωγής. επιλέξτε λειτουργία διπλής ενέργειας για κυκλικό έλεγχο υψηλής συχνότητας. υιοθετήστε τη λειτουργία επέκτασης ελατηρίου μίας δράσης για σταθμούς προστασίας προτεραιότητας ασφάλειας και απενεργοποίησης.

Περίληψη μίας πρότασης

     Ο κύλινδρος πώματος σταθερού ύψους της σειράς SOLH TWQ διαθέτει συμπαγή σχεδιασμό, συμβατότητα με πολλαπλά άκρα ράβδων και προαιρετικές λειτουργίες αυτοασφάλισης και ρυθμιζόμενου buffer, παρέχοντας υψηλές επιδόσεις, σταθερές και ευέλικτες λύσεις αναστολής για ελαφριά και μεσαίας διάρκειας αυτοματοποιημένα συστήματα μεταφοράς 10–150 kg.
