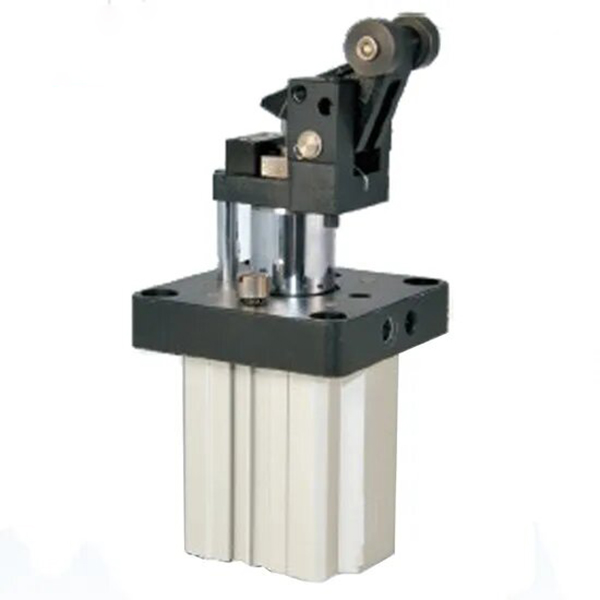

Σειρά TWH / TWM Μοχλός κύλινδρος πώμα κυλίνδρου | Κύλινδρος αναστολής βαρέως τύπου αυτοκλειδώματος

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH TWH/TWM είναι κύλινδροι πώματος βαρέως τύπου τύπου μοχλού κυλίνδρου σχεδιασμένοι για αυτοματοποιημένες γραμμές μεταφοράς μεσαίου και μεγάλου φορτίου. Καλύπτοντας μεγέθη οπών από φ20mm έως φ80mm, η σειρά διαθέτει βασικά πλεονεκτήματα, όπως ενσωματωμένο αυτοασφαλιζόμενο μηχανισμό κατά της επαναφοράς, στάνταρ ρυθμιζόμενο υδραυλικό buffer, δομή μοχλού υψηλής ακαμψίας και ενσωματωμένη τοποθέτηση φλάντζας. Χειρίζεται σταθερά παλέτες και πλάκες εργαλείων 30–300 κιλών, που χρησιμοποιούνται ευρέως για ακινητοποίηση μεταφορέων, τοποθέτηση θέσης μεταφοράς και αντιμετατόπιση σταθμού, χρησιμεύοντας ως η κύρια αξιόπιστη λύση πώματος για σενάρια αυτοματισμού μεσαίου και μεγάλου φορτίου.

  1.1 Δομή δύναμης ενίσχυσης κυλίνδρου μοχλού

     Υιοθετώντας ένα σχέδιο κυλίνδρου μοχλού διπλής ενέργειας, το προϊόν χρησιμοποιεί την αρχή λειτουργίας της ενίσχυσης της δύναμης μοχλού και της επαφής κύλισης. Παρέχει μεγάλη δύναμη ακινητοποίησης με χαμηλή πρόσκρουση και ομαλή λειτουργία κύλισης, μειώνοντας αποτελεσματικά την άκαμπτη κρούση κατά την ακινητοποίηση του τεμαχίου εργασίας και προστατεύοντας τόσο τον εξοπλισμό όσο και τα τεμάχια εργασίας.

  1.2 Λειτουργία Anti-Rebound Self-locking Core

     Εξοπλισμένο με ενσωματωμένο μηχανικό μηχανισμό αυτόματου κλειδώματος ως προαιρετική αναβάθμιση. Μετά τη διακοπή της πρόσκρουσης του τεμαχίου εργασίας, ο κύλινδρος κλειδώνει αυτόματα τον βραχίονα μοχλού για να αποτρέψει την ανάκαμψη και την αντίστροφη ώθηση των τεμαχίων εργασίας, εξαλείφοντας τα προβλήματα μετατόπισης του σταθμού και βελτιώνοντας σημαντικά τη συνολική σταθερότητα της γραμμής παραγωγής και την ακρίβεια τοποθέτησης.

  1.3 Διαβαθμισμένο Υδραυλικό Buffer System

     • φ20/φ25 Μικρή οπή: Συνδυάζεται με μη ρυθμιζόμενο υδραυλικό buffer, τέλεια προσαρμογή σε συνθήκες εργασίας ελαφρού και μεσαίου φορτίου χαμηλής ταχύτητας με οικονομικά αποδοτική σταθερή απόδοση προσωρινής αποθήκευσης.

     • φ32–φ80 Μεγάλη οπή: Εξοπλισμένο με ρυθμιζόμενο υδραυλικό buffer. Οι χρήστες μπορούν να περιστρέψουν ελεύθερα τον δίσκο ρύθμισης για να αλλάξουν την αντίσταση απόσβεσης, να ταιριάζουν τεμάχια εργασίας διαφορετικού βάρους και να μεταφέρουν ταχύτητες για να απορροφήσουν πλήρως την ενέργεια κρούσης και να επιτύχουν ακινητοποίηση μηδενικής πρόσκρουσης.

  1.4 Σχεδίαση υψηλής ακαμψίας και μεγάλης διάρκειας ζωής

     Υιοθετεί παχύρρευστη σκληρή επιχρωμιωμένη ράβδο εμβόλου και σκληρό ανοδιωμένο σώμα κυλίνδρου, με εξαιρετική αντοχή στη φθορά, αντοχή στην πίεση και αντοχή στην κρούση. Ο τυπικός σχεδιασμός λειτουργίας χωρίς λάδια προσαρμόζεται σε καθαρά περιβάλλοντα παραγωγής και σε συνθήκες εργασίας με προστασία από πιτσιλίσματα συγκόλλησης με χαμηλή συντήρηση και εκτεταμένη διάρκεια ζωής.

  1.5 Ευέλικτη εγκατάσταση και διάταξη διακόπτη

     Η τυπική τοποθέτηση φλάντζας εξασφαλίζει γρήγορη και σταθερή εγκατάσταση. Το σώμα του κυλίνδρου είναι προ-δεσμευμένο με αυλακώσεις στερέωσης αισθητήρα, που υποστηρίζουν άμεση εγκατάσταση μαγνητικού διακόπτη χωρίς επιπλέον εξαρτήματα. Ο σχεδιασμός στερέωσης 4 πλευρών αποφεύγει τις επιτόπιες παρεμβολές των εξαρτημάτων με ισχυρή προσαρμοστικότητα διάταξης.

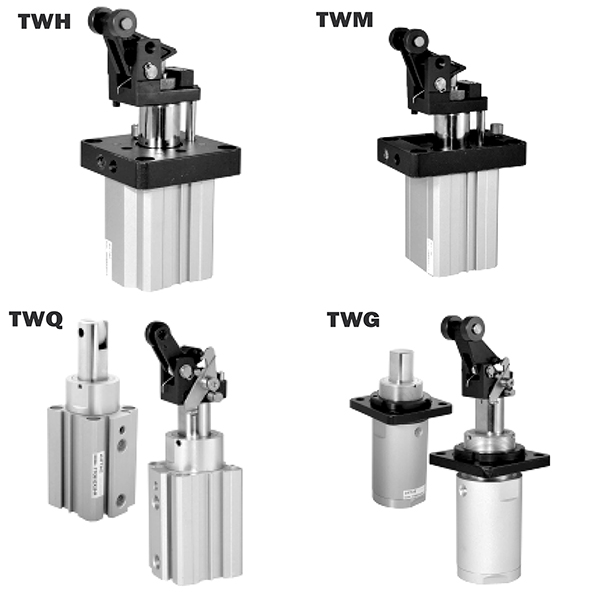

  1.6 Λειτουργική Διαφοροποίηση Μοντέλου

     • Σειρά TWH: Τυπική δομή διπλής ενέργειας με μέγιστη δύναμη ακινητοποίησης, κατάλληλη για σενάρια start-stop βαρέως φορτίου και υψηλής συχνότητας.

     • Σειρά TWM: Διπλής δράσης με ενσωματωμένη δομή ελατηρίου, πραγματοποίηση αυτόματης απελευθέρωσης μετά από διακοπή ρεύματος, προτεραιότητα στον εξοπλισμό και την ασφάλεια του προσωπικού για σταθμούς υψηλού κινδύνου.

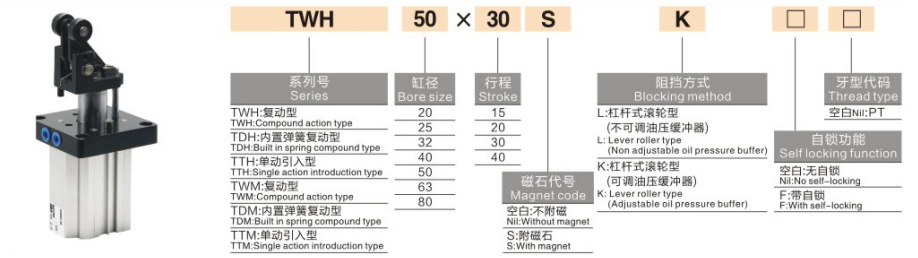

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Παραδείγματα τυπικών μοντέλων: TWH50-30SK-F, TWM63-30K-F

  2. Παραδείγματα τυπικών παραγγελιών

     • Μοντέλο μεσαίου φορτίου με αυτοκλείδωμα: TWH50-30S-F (διάτρηση φ50, διαδρομή 30 mm, μη ρυθμιζόμενο υδραυλικό buffer, με λειτουργία αυτόματου κλειδώματος)

     • Μοντέλο απελευθέρωσης απενεργοποίησης ασφαλείας: TWM63-30K-F (διάτρηση φ63, διαδρομή 30 mm, ρυθμιζόμενο υδραυλικό buffer, ενσωματωμένη δομή ασφαλείας ελατηρίου, με αυτοκλείδωμα)

3. Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

 3.1 Βασικές προδιαγραφές

     • Λειτουργία: TWH = Διπλής δράσης; TWM = Διπλής δράσης με ενσωματωμένο ελατήριο

     • Εύρος πίεσης εργασίας: 0,05~1,0MPa; Πίεση απόδειξης: 1,5 MPa

     • Θερμοκρασία περιβάλλοντος: -10℃~60℃ (περιβάλλον χωρίς πάγο)

     • Διαμόρφωση buffer: φ20/φ25 = Μη ρυθμιζόμενο υδραυλικό buffer; φ32~φ80 = Ρυθμιζόμενο υδραυλικό buffer

     • Λειτουργία λίπανσης: Λειτουργία χωρίς λάδι

     • Μέθοδος Εγκατάστασης: Τυπική τοποθέτηση φλάντζας

  3.2 Συνδυασμός τυπικής διάτρησης και εγκεφαλικού επεισοδίου

 3.3 Θεωρητική δύναμη ακινητοποίησης (Μονάδα: N @0,5MPa, Έξοδος μοχλού, TWH)

  3.4 Βάρος προϊόντος (Μονάδα: kg @ Standard Stroke, TWH)

4. Οδηγίες διαμόρφωσης και επιλογής πυρήνα

 4.1 Επιλογή τύπου buffer

     • S Μη ρυθμιζόμενο υδραυλικό buffer: Αφιερωμένο για φ20/φ25 μικρές οπές. Οικονομικά, κατάλληλο για ελαφρά φορτία (≤50kg) και λειτουργία χαμηλής ταχύτητας (≤0,3m/s) με σταθερή σταθερή απόδοση προσωρινής αποθήκευσης.

     • K Ρυθμιζόμενο υδραυλικό buffer: Αποκλειστικά για φ32–φ80 μεγάλες οπές. Υποστηρίζει δωρεάν ρύθμιση απόσβεσης, τέλεια προσαρμογή σε μεσαία και βαριά φορτία (50–300kg) και λειτουργία μεσαίας-υψηλής ταχύτητας (≤0,5m/s), προσαρμοζόμενη σε διαφορετικές συνθήκες εργασίας.

 4.2 Επιλογή λειτουργίας αυτοκλειδώματος

     • F Τύπος αυτοκλειδώματος (Συνιστάται): Αυτόματο κλείδωμα μετά τη διακοπή της πρόσκρουσης του τεμαχίου εργασίας, αποτρέποντας αποτελεσματικά την ανάκαμψη του τεμαχίου εργασίας και τη μετατόπιση του σταθμού. Ιδανικό για πλήρως αυτοματοποιημένες γραμμές συνεχούς μεταφοράς, βελτιώνοντας σημαντικά τη λειτουργική σταθερότητα.

     • Τύπος μη κλειδώματος: Ισχύει μόνο για σενάρια με μικρή αντίστροφη πρόσκρουση και μη αυτόματη επαναφορά. Δεν συνιστάται για αυτόματες γραμμές παραγωγής λόγω κακής σταθερότητας τοποθέτησης.

  4.3 Επιλογή τρόπου λειτουργίας

     • TWH Διπλής Δράσης: Μέγιστη δύναμη ακινητοποίησης με αμφίδρομη ελεγχόμενη σύσφιξη και απελευθέρωση. Βελτιστοποιημένο για σενάρια ποδηλασίας start-stop βαρέως φορτίου και υψηλής συχνότητας.

     • Διπλής δράσης TWM με ελατήριο: Αυτόματη απελευθέρωση σε περίπτωση διακοπής ρεύματος, διασφαλίζοντας την ασφάλεια του εξοπλισμού και του προσωπικού. Προτεραιότητα για επικίνδυνους σταθμούς εργασίας και εφαρμογές προστασίας κατά της απενεργοποίησης.

5. Τυπικά σενάρια εφαρμογής

     • Μεταφορικές γραμμές μεσαίου & βαρέως τύπου: Εξειδικευμένο για ακινητοποίηση, τοποθέτηση μεταφοράς και αντιμετάθεση παλετών 50–300kg και πλακών εργαλείων σε βιομηχανίες ηλεκτρονικών, οικιακών συσκευών και logistics, παρέχοντας σταθερή απόδοση περιορισμού μεσαίου-βαρέως φορτίου.

     • Αυτοματοποιημένες γραμμές χειρισμού υλικού: Εφαρμόζεται σε τεμάχιο εργασίας μεσαίας-υψηλής ταχύτητας (≤0,5 m/s) που σταματά σε κυλίνδρους και ιμάντα μεταφοράς. Το ρυθμιζόμενο υδραυλικό buffer επιτυγχάνει μαλακή και χωρίς κρούσεις διαδικασία ακινητοποίησης για την προστασία των τεμαχίων εργασίας.

     • Εργαλειομηχανές & Σταθμοί Συγκόλλησης: Κατάλληλο για περιορισμό φόρτωσης/εκφόρτωσης εργαλειομηχανών και τοποθέτηση εξαρτημάτων συγκόλλησης. Διαθέτοντας αντοχή στην κρούση και αποτροπή σκωρίας συγκόλλησης, προσαρμόζεται σταθερά στις σκληρές βιομηχανικές συνθήκες εργασίας.

     • Συστήματα σύνδεσης AS/RS & AGV: Χρησιμοποιείται για στερεοσκοπικό σταμάτημα παλετών αποθήκης και ακριβή τοποθέτηση τοποθέτησης AGV. Η αυτοασφαλιζόμενη σχεδίαση anti-rebound εξασφαλίζει σταθερή δράση και αξιόπιστη ανάδραση σήματος για έξυπνα συστήματα αποθήκευσης.

6. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή μεγέθους διάτρησης: Επιλέξτε διάτρηση σύμφωνα με το βάρος του τεμαχίου εργασίας και την ταχύτητα λειτουργίας. Ακολουθήστε το πρότυπο ασφαλείας: θεωρητική δύναμη ακινητοποίησης ≥ πραγματικό φορτίο × 2. φ25 για φορτίο κάτω των 50 kg. φ32/φ40 για φορτίο 50–150 kg. φ50/φ63 για φορτίο 150–300 kg.

     2. Επιλογή τύπου buffer: Επιλέξτε S μη ρυθμιζόμενο buffer για οπές φ20/φ25. επιλέξτε K ρυθμιζόμενο buffer για οπές πάνω από φ32 για προσαρμογή σε συνθήκες μεταβλητής ταχύτητας και φορτίου.

     3. Επιλογή λειτουργικής διαμόρφωσης: Επιλέξτε F self-locking για όλες τις αυτόματες γραμμές παραγωγής. υιοθετήστε το TWH διπλής δράσης για σενάρια βαρέως φορτίου και υψηλής συχνότητας. επιλέξτε τύπο TWM με ελατήριο για σταθμούς προστασίας προτεραιότητας ασφάλειας και απενεργοποίησης.

Περίληψη μίας πρότασης

     Οι κύλινδροι αναστολέων κυλίνδρων με μοχλό μεσαίου βαρέως τύπου SOLH TWH/TWM ενσωματώνουν μηχανισμό αυτομανδαλώσεως κατά της επαναφοράς και διαβαθμισμένο υδραυλικό σύστημα απομόνωσης, παρέχοντας σταθερές, χαμηλής πρόσκρουσης και υψηλής ασφάλειας επαγγελματικές λύσεις ακινητοποίησης για αυτοματοποιημένους μεταφορείς και σταθμούς παραγωγής 30–300 kg.
