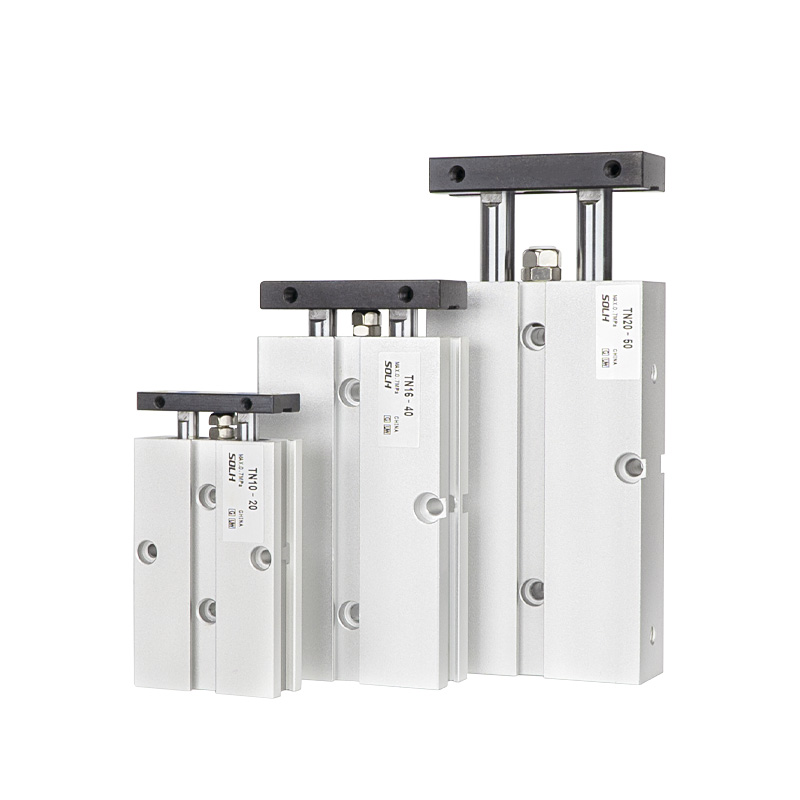

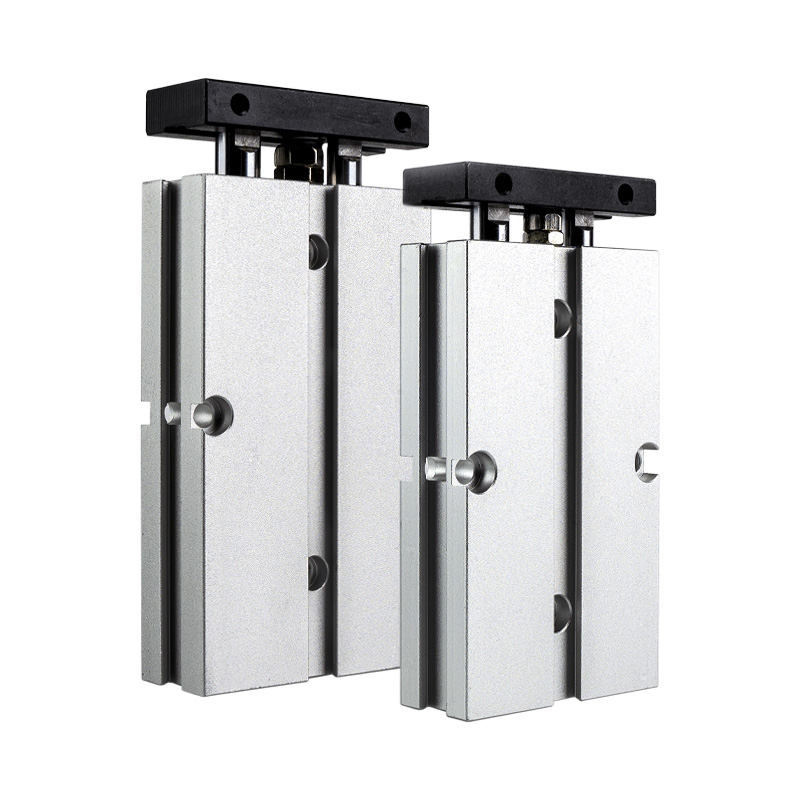

Κύλινδρος διπλής ράβδου σειράς TN

Κύλινδρος διπλού άξονα σειράς TN | Συμπαγής, χαμηλού κόστους, πνευματικός κύλινδρος διπλής ράβδου

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος και βασική δομή

     Η σειρά SOLH TN είναι ένας οικονομικός συμπαγής κύλινδρος διπλού άξονα που διαθέτει δομή διπλής ράβδου μονού εμβόλου και καθοδήγηση ρουλεμάν ολίσθησης. Σχεδιασμένο για εγκατάσταση εξοικονόμησης χώρου και ευέλικτη τοποθέτηση, διαθέτει τυπικούς ενσωματωμένους μαγνητικούς δακτυλίους και ρυθμιζόμενο buffer διαδρομής. Με ακρίβεια αντιπεριστροφής ±0,2° και εξαιρετική απόδοση κατά της παραμόρφωσης, ο κύλινδρος TN εφαρμόζεται ευρέως σε σενάρια αυτοματισμού ελαφρού φορτίου, όπως τοποθέτηση ακριβείας, συμπίεση τεμαχίου εργασίας, μπλοκάρισμα υλικού και γραμμική μεταφορά, παρέχοντας εξαιρετική καθολικότητα και πλεονεκτήματα κόστους για τυπικούς αυτοματοποιημένους σταθμούς.

1.Βασικά δομικά πλεονεκτήματα

• Σύγχρονη λειτουργία σταθερής διπλής ράβδου: Υιοθετεί διαμόρφωση μονοεμβόλου και διπλής παράλληλης ράβδου σκληρού χρωμίου με εκτεταμένο συρόμενο δακτύλιο. Η σύγχρονη δομή διπλής ράβδου αντιστέκεται αποτελεσματικά στη στρέψη και την αιώρηση, επιτυγχάνοντας αξιόπιστη απόδοση κατά της παραμόρφωσης με ανοχή περιστροφής ±0,2° για εργασίες καθοδήγησης ελαφρού φορτίου.

• Ρυθμιζόμενο Buffer & Stroke Fine-Tuning: Εξοπλισμένο με μπροστινό ρυθμιζόμενο λαστιχένιο μαξιλαράκι κατά της σύγκρουσης για ακριβή ρύθμιση της διαδρομής και μαλακή αποθήκευση. συνδυάζεται με σταθερό πίσω buffer για μείωση των επιπτώσεων λειτουργίας και του θορύβου, εξασφαλίζοντας σταθερή παλινδρομική κίνηση.

• Τοποθέτηση 3 πλευρών που εξοικονομεί χώρο: Ο σχεδιασμός του ενσωματωμένου αμαξώματος υποστηρίζει την ευέλικτη εγκατάσταση από κάτω, πάνω και πλάγιες κατευθύνσεις. Οι δεσμευμένες πλαϊνές αυλακώσεις επιτρέπουν την άμεση τοποθέτηση μαγνητικού διακόπτη χωρίς πρόσθετους βραχίονες, μεγιστοποιώντας τη χρήση του χώρου του εξοπλισμού.

• Τυπική μαγνητική διαμόρφωση: Ο ενσωματωμένος μαγνητικός δακτύλιος (επίθημα S) είναι εξοπλισμένος στάνταρ για όλα τα μοντέλα της σειράς TN χωρίς διαθέσιμη μη μαγνητική έκδοση, επιτρέποντας την εύκολη ανίχνευση θέσης διαδρομής για καθολικές αυτοματοποιημένες εφαρμογές.

2. Διαφοροποίηση βασικού προϊόντος (Αναφορά επιλογής κλειδιού)

• Σειρά TN εναντίον TR: Η TN υιοθετεί εταιρικό πρότυπο με πιο συμπαγές μέγεθος, χαμηλότερο κόστος και χωρίς επιλογή οπής φ6. Το TR ακολουθεί το βιομηχανικό πρότυπο JIS με υψηλότερη ακαμψία, αντοχή σε βαρύ φορτίο και πλήρη μεγέθη οπών, συμπεριλαμβανομένων φ6.

• TN vs CXS / CXSJ Series: Το TN διαθέτει δομή μονού εμβόλου με τυπική ισχύ μονής ώθησης, πιο προσιτή και εξοικονομεί χώρο. Τα CXS και CXSJ υιοθετούν σχεδίαση διπλού εμβόλου με απόδοση διπλής ώσης και ανώτερη απόδοση υψηλής ταχύτητας, κατάλληλη για σενάρια βαρέως φορτίου και υψηλής ακρίβειας.

Ταξινόμηση υποσειράς πυρήνων (τύπος ράβδου)

Η σειρά TN καλύπτει δύο βασικούς τύπους ράβδων για την κάλυψη των απαιτήσεων λειτουργίας μονού άκρου και διμερούς κίνησης διαμπερούς τύπου για διαφορετικούς σταθμούς αυτοματισμού ελαφρού φορτίου.

Πλήρεις κανόνες ονομασίας μοντέλου

Παράδειγμα μοντέλου: TN20×50S

1. Ορισμός κωδικού ονομασίας

1. Κωδικός σειράς: TN (ράβδος μονής άκρης) / TNW (διπλή ράβδος)

2. Μέγεθος διάτρησης: 10 / 16 / 20 / 25 / 32 mm (μη διαθέσιμη οπή φ6, διαφορετική από τη σειρά TR)

3. Τυπικό Εγκεφαλικό: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200 mm (μέγιστη διαδρομή: 200 mm)

4. Διαμόρφωση μαγνητικού δακτυλίου: S (τυπικός ενσωματωμένος μαγνητικός δακτύλιος, υποχρεωτική διαμόρφωση, χωρίς μη μαγνητική έκδοση)

5. Τύπος νήματος: Προεπιλεγμένο νήμα PT (Rc). προαιρετικό νήμα G (κατάληξη G) / νήμα NPT (κατάληξη T)

6. Μαγνητικός Διακόπτης: Προαιρετικά μοντέλα CS1-J, CS1-G, D-M9B και άλλα μοντέλα, απευθείας τοποθετημένα σε πλευρικές δεσμευμένες αυλακώσεις

Γενικές Τυπικές Τεχνικές Παράμετροι

(Τυπικές συνθήκες δοκιμής: 20℃ κανονική θερμοκρασία, ξηρός αέρας)

• Λειτουργία: Διπλής δράσης μονοπίστονη οδήγηση

• Εύρος πίεσης εργασίας: 0,15~1,0MPa

• Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -20℃~70℃ (περιβάλλον χωρίς πάγο)

• Ταχύτητα λειτουργίας: 30~500mm/s

• Ακρίβεια κατά της περιστροφής: ±0,2° (σταθερή ακρίβεια καθοδήγησης ελαφρού φορτίου)

• Λειτουργία buffer: Μπροστινό ρυθμιζόμενο λαστιχένιο μαξιλαράκι κατά της σύγκρουσης + πίσω σταθερό ελαστικό buffer (χωρίς επιλογή buffer αέρα)

• Μέγεθος θύρας σωληνώσεων

￮ φ10: Μ5×0,8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Μέθοδος τοποθέτησης: Τοποθέτηση ενσωματωμένου αμαξώματος + στήριξη 3 όψεων (κάτω / επάνω / πλάι), σχεδιασμός εξαιρετικά εξοικονόμησης χώρου

Θεωρητικά δεδομένα ώσης και τάσης (@0,5MPa, Μονάδα: N)

Δομή μονού εμβόλου με τυπική έξοδο μονής ώθησης, οικονομικά αποδοτική για συμβατικά σενάρια ελαφρού φορτίου

Οδηγός γρήγορης επιλογής

1. Επιλογή προϋπολογισμού και χώρου: Επιλέξτε τη σειρά TN για εξαιρετικά συμπαγή χώρο και χαμηλού κόστους απαιτήσεις σε ελαφρύ φορτίο. επιλέξτε τη σειρά TR για το πρότυπο JIS, τη λειτουργία βαρέως φορτίου και τις απαιτήσεις οπής φ6.

2. Επιλογή ώθησης & απόδοσης: Υιοθετήστε κυλίνδρους διπλού εμβόλου CXS/CXSJ για απόδοση διπλής ώσης και σενάρια επιλογής και τοποθέτησης υψηλής ταχύτητας. επιλέξτε κυλίνδρους μονού εμβόλου TN/TR εάν η τυπική απλή ώθηση ικανοποιεί τις απαιτήσεις εργασίας.

3. Επιλογή τύπου ράβδου: Επιλέξτε τυπική ράβδο μονού άκρου TN για συμβατική λειτουργία μονής κατεύθυνσης. επιλέξτε ράβδο διπλής διέλευσης TNW για αμφίπλευρη τοποθέτηση και αμφίδρομη σύγχρονη κίνηση.

4. Σημείωση μαγνητικής διαμόρφωσης: Όλοι οι κύλινδροι της σειράς TN είναι εξοπλισμένοι με μαγνητικό δακτύλιο S ως στάνταρ (υποχρεωτική διαμόρφωση), δεν απαιτείται επιπλέον επιλογή.

Περίληψη μίας πρότασης
