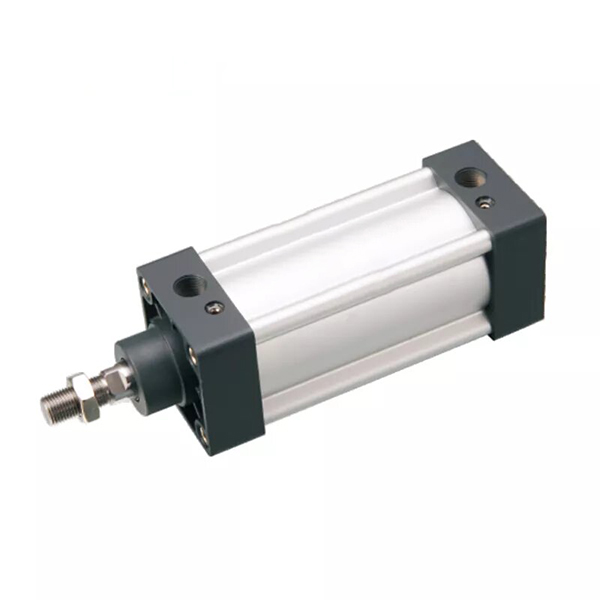

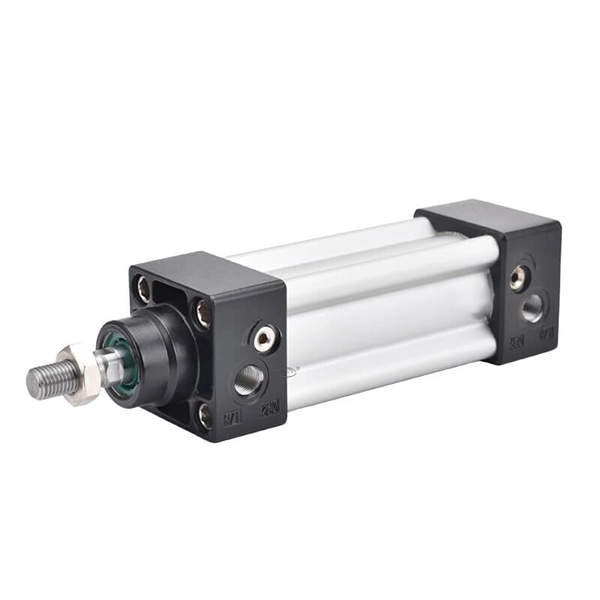

Τυπικός κύλινδρος χωρίς προφίλ σειράς SI | Πνευματικός κύλινδρος ISO 15552

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH SI είναι ένας τυπικός κύλινδρος διπλής ενέργειας υψηλής ακρίβειας πλήρως συμβατός μεISO 15552 (πρώην ISO 6431 / VDMA 24562) διεθνή πρότυπα, συγκριτικά με τη σειρά Festo DNC. Υιοθετώντας έναν κυλινδρικό σωλήνα προφίλ αλουμινίου σε σχήμα αστεριού χωρίς ράβδους, δεν διαθέτει εκτεθειμένες ράβδους σύνδεσης, ενσωματωμένες μαγνητικές αυλακώσεις διακόπτη, ρυθμιζόμενο προσκρουστήρα αέρα διπλής όψης και πλήρη συμβατότητα αξεσουάρ ISO. Με ανώτερη ακαμψία, αντιστρεπτική απόδοση, μεγάλη διάρκεια ζωής και καθαρή εμφάνιση, χρησιμεύει ως ο κύριος κύλινδρος μεσαίας κατηγορίας προτύπου ISO για την αντικατάσταση των παραδοσιακών κυλίνδρων συνδετήρων SC, απόλυτα κατάλληλοι για εξοπλισμό εξαγωγικής ποιότητας και τυποποιημένα αυτοματοποιημένα μηχανήματα.

  1.1 Τυπική συμβατότητα

     Συμμορφώνεται πλήρως με τα βιομηχανικά πρότυπα ISO 15552 και VDMA 24562. Όλες οι διαστάσεις, οι διεπαφές και τα αξεσουάρ τοποθέτησης είναι πλήρως εναλλάξιμα με τους παγκόσμιους κυλίνδρους ISO όπως DNC, SE και DSBA, υποστηρίζοντας αντικατάσταση μηδενικής τροποποίησης και τυποποιημένη συναρμολόγηση παρτίδας.

  1.2 Βελτιστοποιημένη δομή προφίλ

     Υιοθετεί ενσωματωμένο σωλήνα κυλίνδρου προφίλ τετράγωνου κράματος αλουμινίου σε σχήμα αστεριού χωρίς εκτεθειμένες ράβδους σύνδεσης. Η συνολική δομή προσφέρει υψηλή ακαμψία, εξαιρετική αντιστρεπτική ικανότητα, προσεγμένη και ανθεκτική στη διάβρωση εμφάνιση. Οι δεσμευμένες τυπικές αυλακώσεις μαγνητικού διακόπτη και στις δύο πλευρές επιτρέπουν την άμεση εγκατάσταση αισθητήρων της σειράς CMSE, DMSE και CS1 χωρίς επιπλέον βραχίονες.

  1.3 Διαφοροποιημένη κίνηση και λειτουργικά παράγωγα

     • Πρότυπο ΣΙ: Παλινδρομική κίνηση διπλής ενέργειας μονής ράβδου, καθολικό πρότυπο μοντέλο για τα περισσότερα αυτοματοποιημένα σενάρια

     • Διπλή ράβδος SID: Έξοδος ράβδου διπλού άκρου, πραγματοποίηση σύγχρονης λειτουργίας και ενισχυμένη σταθερότητα κατά της στρέψης

     • Ρυθμιζόμενη διαδρομή SIJ: Δομή διπλής ράβδου με ρυθμιζόμενα περικόχλια ορίου για ακριβή ρύθμιση της διαδρομής

     • Τύπος SIL με δυνατότητα κλειδώματος: Εξοπλισμένο με συσκευή ασφάλισης άκρου ή αυθαίρετης θέσης για διατήρηση της πίεσης ασφαλείας και στερέωση θέσης

     • Ενσωματωμένος τύπος βαλβίδας SIF: Ενσωματωμένη ηλεκτρομαγνητική βαλβίδα σειράς 4M, ενσωματωμένος σχεδιασμός βαλβίδας-κύλινδρος για εξοικονόμηση χώρου εγκατάστασης

     • Τύπος SIQ Anti-Torsion: Τετράγωνη δομή ράβδου εμβόλου για εξαιρετικά υψηλή ακρίβεια τοποθέτησης κατά της στρέψης

  1.4 Σύστημα προσωρινής αποθήκευσης υψηλής απόδοσης

     Στάνταρ εξοπλισμένο μεΡυθμιζόμενος αποσβεστήρας αέρα διπλής όψης + ελαστικό μαξιλάρι PPV. Η διαδρομή του buffer αυξάνεται αναλογικά με την οπή του κυλίνδρου, μειώνοντας αποτελεσματικά την κρούση και τον θόρυβο κατά τη λειτουργία υψηλής ταχύτητας και βαρέως φορτίου, εξασφαλίζοντας σταθερή και χαμηλής δόνησης κυκλική κίνηση.

  1.5 Ανθεκτική στεγανοποίηση & διαμόρφωση υλικού

     Υιοθετεί διπλή μονόδρομη δομή στεγανοποίησης αντιστάθμισης σχήματος Υ, με εξαιρετικά χαμηλή πίεση εκκίνησης (0,1 MPa), σταθερή λειτουργία χωρίς λάδια και εκτεταμένη διάρκεια ζωής. Η ράβδος εμβόλου είναι κατασκευασμένη από χάλυβα 45# με σκληρή επιχρωμίωση, παρέχοντας εξαιρετική αντοχή στη φθορά, αντοχή στη σκουριά και δομική σταθερότητα.

  1.6 Διαμόρφωση μαγνητικής επαγωγής

     Υποστηρίζει ενσωματωμένο μαγνητικό δακτύλιο (διαμόρφωση-S) στάνταρ, συμβατό με μαγνητικούς διακόπτες της σειράς AirTAC CMSE, DMSE, CS1-B/F/U, επιτυγχάνοντας ανίχνευση θέσης εμβόλου σε πραγματικό χρόνο και αυτοματοποιημένη σύνδεση σήματος.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Τυπικός Κωδικός Μοντέλου: SI 50×150-S-ΦΑ

 2. Επεξήγηση κωδικού σειράς παραγώγων

     • ΣΙD: Διπλής ράβδου, διπλής δράσης, έξοδος ράβδου διπλού άκρου για σύγχρονη λειτουργία και απόδοση κατά της στρέψης

     • ΣΙJ: Ρυθμιζόμενη διαδρομή τύπου διπλής ράβδου με παξιμάδια λεπτής ρύθμισης για ευέλικτη βαθμονόμηση διαδρομής

     • ΣΙL: Τύπος με δυνατότητα κλειδώματος με τελική θέση ή αυθαίρετο κλείδωμα θέσης για τοποθέτηση ασφαλείας

     • ΣΙF: Ενσωματωμένος τύπος ηλεκτρομαγνητικής βαλβίδας, ενσωματωμένη δομή βαλβίδας-κύλινδρος για εξοικονόμηση χώρου

  3.Παράδειγμα τυπικής παραγγελίας

     SI 63×200-ΜΙΚΡΟ: Διάμετρος 63mm, διαδρομή 200mm, με μαγνητικό δακτύλιο, τυπικό ρυθμιζόμενο buffer αέρα

3. Βασικές τεχνικές παράμετροι (Τυπικός τύπος)

4. Θεωρητικό διάγραμμα ώσης και τάσης 0,6 MPa (Μονή ράβδος, συντελεστής ασφάλειας ≥2)

5. Αξεσουάρ τοποθέτησης & Παράγωγα Μοντέλα

  5.1 Τυπικοί τύποι καθολικής τοποθέτησης ISO (Πλήρως εναλλάξιμοι με DNC/SE)

     • FA/FB: Μπροστινή φλάντζα / Στήριξη πίσω φλάντζας για επίπεδη σταθερή εγκατάσταση

     • CA/CB: Μονόσχημα / Διπλό στήριγμα για λειτουργία αιώρησης με μεντεσέδες

     • LB: Στήριγμα ποδιού για πλευρική σταθερή εγκατάσταση

     • TC/TCM: Στήριγμα κορμού / Μαγνητική βάση για τοποθέτηση στη μέση της ταλάντευσης

     • L: Πλαϊνή τοποθέτηση για συμπαγή διάταξη χώρου

     Universal αξεσουάρ: Αρμοί I/Y/U/F, πλωτοί σύνδεσμοι, ρουλεμάν άκρων ράβδων, πλήρως συμβατοί με όλους τους κυλίνδρους προτύπου ISO 15552.

  5.2 Πλεονεκτήματα της σειράς βασικών παραγώγων

     • Διπλή ράβδος SID: Σύγχρονη έξοδος διπλού άκρου, βελτιωμένη δομική σταθερότητα και ικανότητα κατά της παραμόρφωσης

     • Ρυθμιζόμενη διαδρομή SIJ: Ευέλικτη λεπτομέρεια διαδρομής για προσαρμογή στις απαιτήσεις μεταβλητής διαδρομής εργασίας

     • Τύπος SIL με δυνατότητα κλειδώματος: Αξιόπιστο κλείδωμα και συγκράτηση πίεσης για αποφυγή απόκλισης θέσης κατά την απενεργοποίηση ή την αλλαγή φορτίου

     • Ενσωματωμένος τύπος βαλβίδας SIF: Ενσωματωμένος σχεδιασμός ηλεκτρομαγνητικής βαλβίδας, απλοποιημένο κύκλωμα αέρα, μειωμένος χώρος εγκατάστασης και κόστος συναρμολόγησης

     • Τύπος SIQ Anti-Torsion: Ειδική δομή ράβδου τετράγωνου εμβόλου για τοποθέτηση υψηλής ακρίβειας κατά της στρέψης

6. Σενάρια εφαρμογής & Σύγκριση επιλογής (SI vs SC vs DNC)

  6.1 Σενάρια εφαρμογής προτεραιότητας για τη σειρά ΣΙ

     • Εξαγωγικός εξοπλισμός και αυτοματοποιημένα μηχανήματα ευρωπαϊκών προτύπων που απαιτούν εναλλαξιμότητα διεπαφής ISO 15552

     • Γραμμές παραγωγής αυτοματισμού που απαιτούν καθαρή εμφάνιση χωρίς δέσιμο και συμπαγή εγκατάσταση δίπλα-δίπλα

     • Συνθήκες εργασίας που απαιτούν υψηλότερη ακαμψία, αντιστρεπτική απόδοση και μεγαλύτερη διάρκεια ζωής από τους κυλίνδρους SC, με καλύτερη απόδοση κόστους από τους κυλίνδρους DNC

     • Καθολικά σενάρια γραμμικής ώθησης, συμπίεσης, τοποθέτησης, χειρισμού, συναρμολόγησης, συσκευασίας και αυτοματισμού εργαλειομηχανών

  6.2 Σύγκριση βασικού μοντέλου

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή μεγέθους διάτρησης: Επιλέξτε τη διάμετρο της οπής σύμφωνα με το πραγματικό οριζόντιο/κάθετο φορτίο και τη ζήτηση ώσης, δεσμεύστε τουλάχιστον 50% περιθώριο ασφαλείας. αναβάθμιση μεγεθών οπών 1~2 για συνθήκες εργασίας εκκεντρικού φορτίου και προβόλου.

     2. Επιλογή εγκεφαλικού: Προσθέστε περιθώριο ασφαλείας 20~50mm με βάση την πραγματική διαδρομή εργασίας. μέγιστη ρυθμιζόμενη διαδρομή έως 2000mm.

     3. Λειτουργική διαμόρφωση: Τυπική διαμόρφωση με μαγνητικό δακτύλιο -S + ρυθμιζόμενο προσκρουστήρα αέρα PPV. επιλέξτε SID για διπλή ράβδο, SIJ για ρυθμιζόμενη διαδρομή, SIL για λειτουργία κλειδώματος και FA/FB/CA/CB/LB/TC για τις αντίστοιχες μεθόδους τοποθέτησης.

Περίληψη μίας πρότασης

     Ο τυπικός κύλινδρος ISO 15552 χωρίς ράβδους σειράς SOLH SI διαθέτει ενσωματωμένη δομή προφίλ, υψηλή ακαμψία, ρυθμιζόμενο buffer αέρα και πλήρη εναλλαξιμότητα, που είναι η οικονομικά αποδοτική αντικατάσταση μεσαίας κατηγορίας για παραδοσιακούς κυλίνδρους SC και εισαγόμενους DNC, ευρέως εφαρμόσιμος για τυποποιημένο και αυτοματοποιημένο εξοπλισμό ποιότητας.
