Τετράγωνος κύλινδρος χωρίς γραβάτα ISO15552 σειράς SE

Μάρκα: SOLH by Richge Technology | Έκδοση καταλόγου εξαγωγής

Επισκόπηση προϊόντος

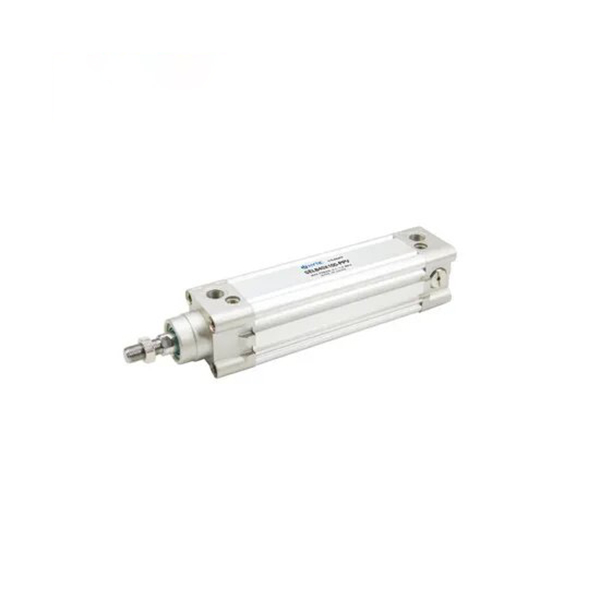

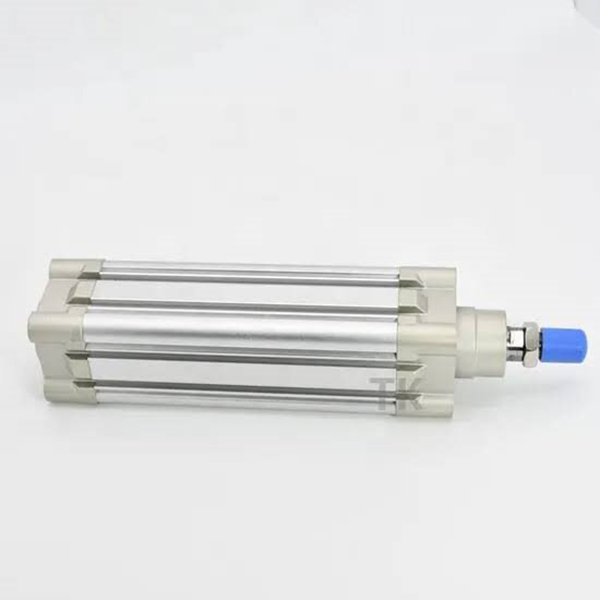

     Ο τετράγωνος τυπικός κύλινδρος χωρίς ράβδους της σειράς SOLH SE συμμορφώνεται με το διεθνές πρότυπο ISO 15552 / VDMA 24562. Υιοθετήστε την ενσωματωμένη τετράγωνη κάννη αλουμινίου με ρυθμιζόμενο μαξιλάρι αέρα διπλού άκρου και αυλακώσεις στερέωσης αισθητήρα 3 πλευρών. Κατάλληλο για γενικό αυτοματισμό, μεγάλη διαδρομή, ποδηλασία υψηλής συχνότητας και εφαρμογές μεσαίου βαρέως φορτίου. Άμεση μηχανική ανταλλαγή με τις σειρές SMC CP96S και FESTO DNC.

Βασικά χαρακτηριστικά δομής και σχεδίασης

   1. Δομή: Ενσωματωμένη τετράγωνη κάννη από αλουμίνιο χωρίς ράβδους σύνδεσης, που ταιριάζει με μπροστινά & πίσω καπάκια, ρυθμιζόμενο μαξιλάρι αέρα και στις δύο άκρες, υψηλή ακαμψία και συμπαγής διάταξη.

   2. Υλικό: βαρέλι από σκληρό ανοδιωμένο αλουμίνιο, χυτά καπάκια υψηλής αντοχής, σκληρή επιχρωμιωμένη ράβδος εμβόλου από χάλυβα 45#, ελαφρύ και ανθεκτικό στη φθορά.

   3. Παραλλαγές λειτουργίας

     -- SE: Πρότυπο μοντέλο διπλής ενέργειας μονής ράβδου

     -- SED: Διπλή ράβδος διπλής δράσης για αντιστρεπτική δράση

     -- SEJ: Διπλή ράβδος με ρυθμιζόμενη διαδρομή

     -- BSE: Κύλινδρος με δυνατότητα κλειδώματος για συγκράτηση ενδιάμεσης θέσης

     -- Επίθημα -S: Ενσωματωμένος μαγνητικός δακτύλιος για μαγνητικό διακόπτη (χωρίς -S = χωρίς μαγνήτη)

   4. Σφράγιση: NBR+PA σύνθετη διπλή σφράγιση τύπου Y με αντιστάθμιση αποθήκευσης λαδιού, χαμηλή πίεση εκκίνησης και μεγάλη διάρκεια ζωής.

   5. Μαξιλάρι: Ανεξάρτητα ρυθμιζόμενο μαξιλάρι αέρα και στα δύο άκρα για απορρόφηση κραδασμών, μείωση κραδασμών και θορύβου.

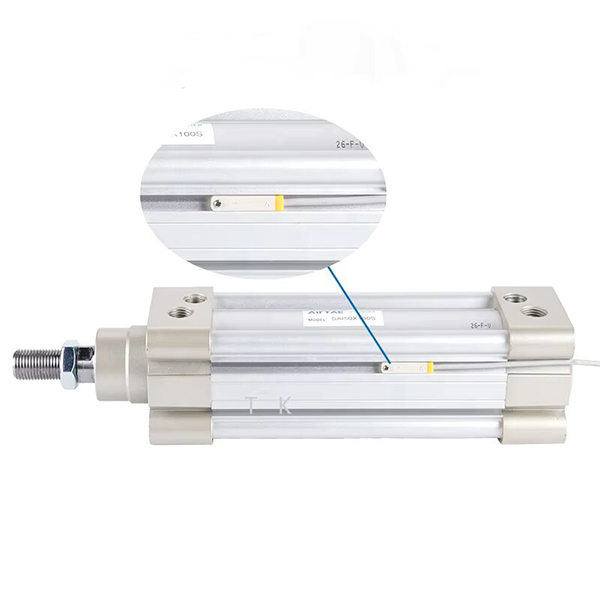

   6. Διάταξη αισθητήρα: Αυλάκια στήριξης τριών όψεων (πάνω / αριστερά / δεξιά) για μαγνητικούς διακόπτες CMSE / DMSE, ευέλικτη γωνία εγκατάστασης.

   7. Εναλλάξιμα: τυπική διάσταση ISO15552, άμεση αντικατάσταση για SMC CP96S και FESTO DNC.

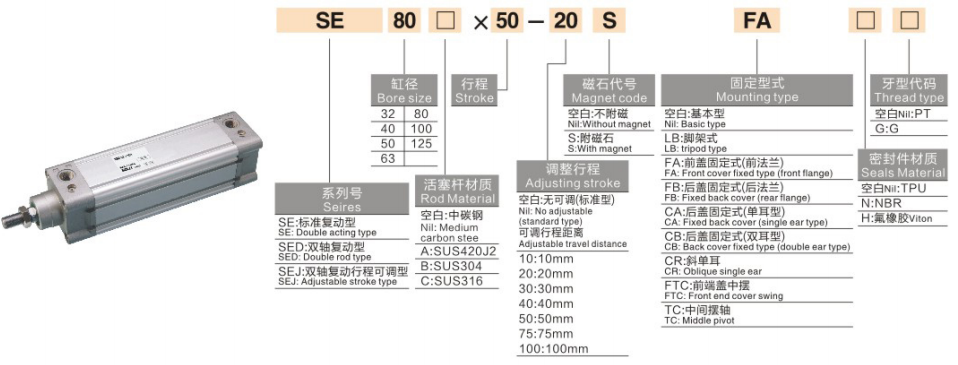

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου:SE50-200-S-FA

   2. Παραδείγματα τυπικών παραγγελιών

     -- SE63-150-S-LB: Bore63, stroke150, ενσωματωμένος μαγνήτης, βάση στήριξης ποδιού

     -- SED40-100-FB: Bore40, stroke100, διπλή ράβδος, τοποθέτηση πίσω φλάντζας

     -- BSE80-300-S: Bore80, stroke300, τύπου που κλειδώνει με ενσωματωμένο μαγνήτη

Βασικές Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,5 MPa (Μονή ράβδος, Μονάδα: N)

   1. Διπλής δράσης SE Μονή Ράβδος

Τύποι τοποθέτησης & παράγωγα μοντέλα

   1. Επιλογές τοποθέτησης

     -- Βασικός τύπος: Απευθείας εγκατάσταση μέσω οπών τελικού καπακιού

     -- LB Foot Mount: Προτιμάται για οριζόντιο μεσαίο-βαρύ φορτίο

     -- Φλάντζα FA/FB: Μπροστινή/πίσω φλάντζα για κάθετη τοποθέτηση εξαρτημάτων

     -- CA/CB Clevis: Μονή/διπλή ράχη για αρθρωτή αιωρούμενη κίνηση

   2. Κύρια Παράγωγη Σειρά

     -- SE / SED / SEJ: Μονή ράβδος, διπλή ράβδος, διπλή ράβδος ρυθμιζόμενης διαδρομής

     -- BSE: Κύλινδρος με δυνατότητα κλειδώματος για αυθαίρετη ενδιάμεση θέση στοπ

     -- Προσαρμοσμένη έκδοση υψηλής θερμοκρασίας: Ειδική σφράγιση για -20~+150℃

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση, αποθεματικό ≥50% περιθώριο ασφαλείας. δώστε προτεραιότητα στη SE για βαρύ φορτίο και μεγάλη διαδρομή.

   2. Επιβεβαίωση κτυπήματος: Προσθέστε περιθώριο ασφαλείας 10~20 mm. τυπική μέγιστη διαδρομή 1000 mm, προσαρμοσμένη έως 1800 mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Ανατροφοδότηση θέσης: Επιλέξτε μοντέλο μαγνήτη SE-S, αντιστοιχίστε τους μαγνητικούς διακόπτες CMSE/DMSE.

     -- Τοποθέτηση: Στήριγμα ποδιού LB για οριζόντιο φορτίο, φλάντζα FA για κάθετη τοποθέτηση.

     -- Απαίτηση ενδιάμεσης ασφάλισης: Επιλέξτε κύλινδρο που κλειδώνει ΣΕΒ.

Περίληψη μίας πρότασης

     Ο τετράγωνος κύλινδρος χωρίς ράβδο SOLH SE ISO15552 μπορεί να αντικαταστήσει άμεσα τα FESTO DNC και SMC CP96S, εξοπλισμένα με ρυθμιζόμενο μαξιλάρι αέρα και άφθονες φόρμες στήριξης, τέλειος γραμμικός ενεργοποιητής μεγάλης διαδρομής για εξοπλισμό αυτοματισμού μεσαίου βαρέως φορτίου.
