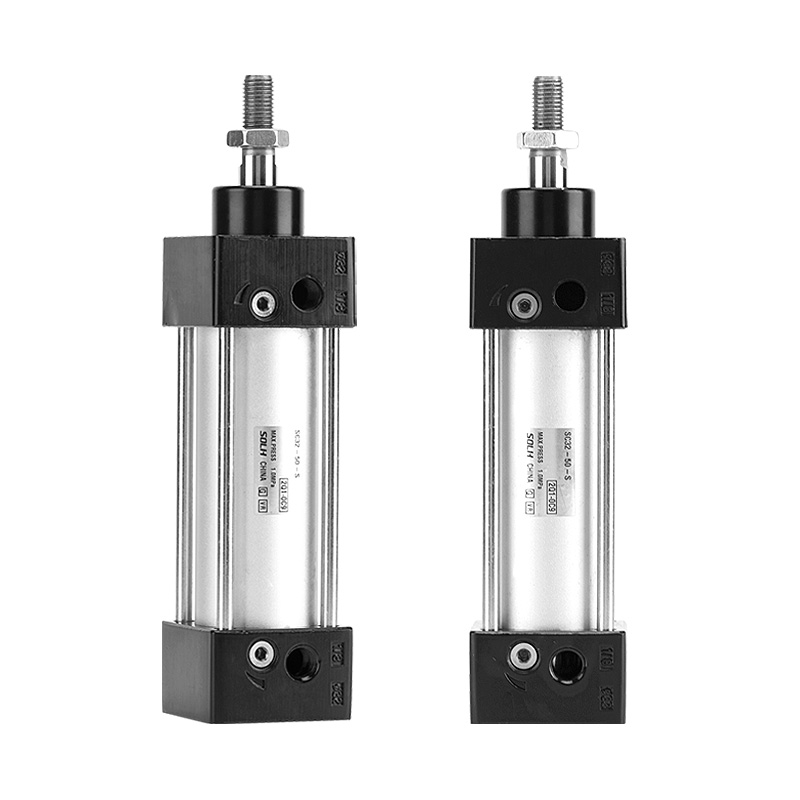

Τυπικός κύλινδρος αέρα σειράς SC (τύπος διπλής δράσης Tie-Rod)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Στάνταρ κύλινδρος ράβδου σύνδεσης σειράς SOLH SC, το βασικό μοντέλο είναι τύπου διπλής ενέργειας μονής ράβδου. Τέσσερις ράβδοι σύνδεσης που κλειδώνουν μπροστινά και πίσω καπάκια για άκαμπτη δομή, πλήρη εξαρτήματα τοποθέτησης, μεγάλη γκάμα διαδρομής. Χρησιμοποιείται ευρέως για ώθηση, χειρισμό υλικών και τοποθέτηση σε γραμμές αυτοματισμού, που είναι ο πιο δημοφιλής οικονομικός στάνταρ πνευματικός κύλινδρος.

Βασικά χαρακτηριστικά δομής και σχεδίασης

     -- Δομή: Τέσσερις ράβδοι σύνδεσης συνδέουν κάννη αλουμινίου και ακραία καπάκια, υψηλή ακαμψία, αντικραδασμική, σταθερή μακροχρόνια λειτουργία.

     -- Τύπος δράσης: Μονή ράβδος διπλής δράσης, αμφίδρομη δύναμη εξόδου.

     -- Υλικό: βαρέλι από σκληρό ανοδιωμένο αλουμίνιο, αμφίδρομη στεγανοποίηση εμβόλου. σκληρή επιχρωμιωμένη ράβδος εμβόλου από χάλυβα 45#.

     -- Μαξιλάρι: Ρυθμιζόμενο μαξιλάρι αέρα και στα δύο άκρα για μείωση των κραδασμών και του θορύβου λειτουργίας.

     -- Εγκατάσταση αισθητήρα: Αύλακες αισθητήρα στην περιοχή της ράβδου πρόσδεσης για μαγνητικούς διακόπτες CMSG/DMSG/EMSG για ανίχνευση της θέσης του εμβόλου.

     -- Πλεονέκτημα: Μικρότερο μήκος σώματος κάτω από το ίδιο μέγεθος οπής σε σύγκριση με τον κύλινδρο προφίλ ISO15552, ανταγωνιστικό κόστος.

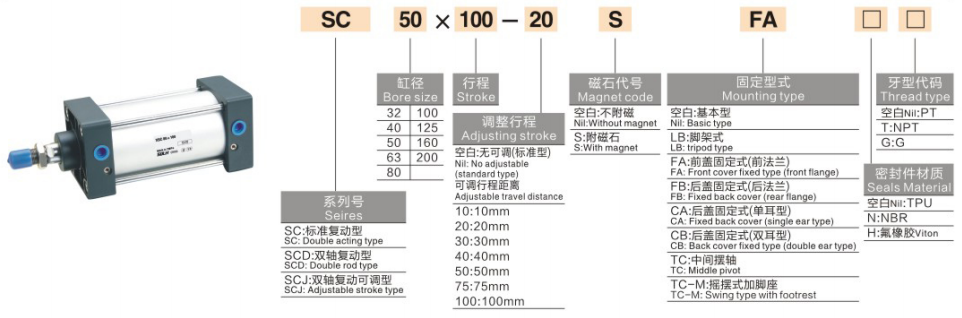

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου:SC50×100-S

   2. Παράγωγα Μοντέλα

     -- SCD: Διπλή ράβδος διπλής δράσης, αντιστρεπτική

     -- SCJ: Διπλή ράβδος με ρυθμιζόμενη διαδρομή

     -- SCF: Ενσωματωμένος κύλινδρος ηλεκτρομαγνητικής βαλβίδας

     -- SCL: Κύλινδρος που κλειδώνει, συγκράτηση φορτίου όταν διακόπτεται ο αέρας

   3. Παραδείγματα τυπικών παραγγελιών

     -- SC63×150-S: Bore63, stroke150, ενσωματωμένος μαγνήτης, βασικός τύπος

     -- SCJ40×200-S: Bore40, stroke200, ρυθμιζόμενη διαδρομή, με μαγνήτη

Βασικές Τεχνικές Προδιαγραφές

Θεωρητική ώθηση @0,5MPa (Μονή ράβδος, Μονάδα: N, Συντελεστής Ασφάλειας ≥2)

Τύποι και εξαρτήματα τοποθέτησης

   1. Επιλογές τοποθέτησης

     --  Βασικός τύπος, φλάντζα FA/FB, σχισμή CA/CB, βάση στήριξης ποδιού LB, κορμός TC/TCM1.

   2. Προαιρετικά αξεσουάρ

     -- Πλωτή άρθρωση, κρίκος ράβδου, υποδοχή I/Y/U/F, μαγνητικός διακόπτης CMSG/DMSG/EMSG.

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση με βάση το φορτίο, αποθεματικό ≥50% περιθώριο ασφαλείας. μέγεθος αναβάθμισης για φορτίο προβόλου / μετατόπισης.

   2. Επιβεβαίωση εγκεφαλικού επεισοδίου: Προσθέστε περιθώριο ασφαλείας 10~20 mm σε αποτελεσματικό ταξίδι. μέγιστη τυπική διαδρομή 1000 mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Σχόλια θέσης: Επιλέξτε μοντέλο μαγνήτη -S και αντιστοιχίστε τους μαγνητικούς διακόπτες.

     -- Τοποθέτηση: Επιλέξτε φλάντζα / πόδι / σφήνα σύμφωνα με τη διάταξη του μηχανήματος.

     -- Ειδική λειτουργία: SCD για διπλή ράβδο, SCJ για ρυθμιζόμενη διαδρομή, SCL για κλείδωμα φορτίου.

Περίληψη μίας πρότασης

     Οικονομικός τυπικός κύλινδρος ράβδου SOLH SC με ρυθμιζόμενο μαξιλάρι αέρα και άφθονες επιλογές τοποθέτησης, ιδανικός γραμμικός ενεργοποιητής χαμηλού κόστους για εργασίες ώθησης, μεταφοράς και τοποθέτησης γενικού αυτοματισμού.
