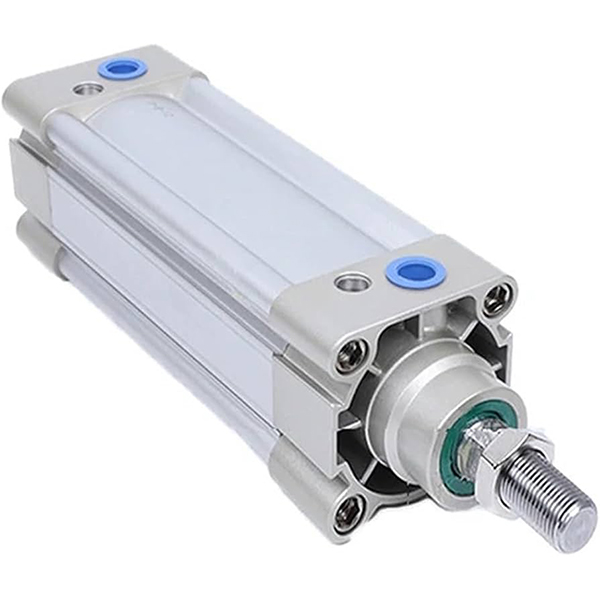

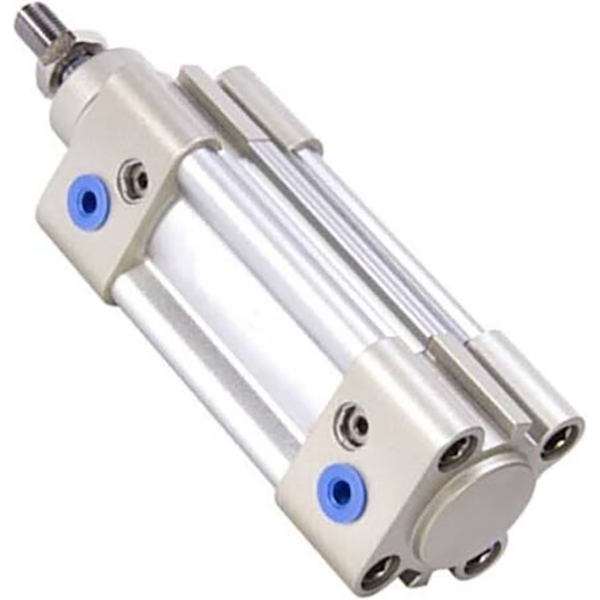

Τυπικός κύλινδρος προφίλ χωρίς ράβδο ISO15552 σειράς SAI

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Ο κύλινδρος προφίλ διπλής δράσης της σειράς SOLH SAI συμμορφώνεται με το διεθνές πρότυπο ISO 15552 (πρωτότυπο ISO6431) / VDMA 24562. Ίδιες διαστάσεις τοποθέτησης με τις σειρές SI, SE και FESTO DNC για άμεση εναλλαγή. Με απόδοση υψηλού κόστους, σταθερή απόδοση και μεγάλη διάρκεια ζωής, είναι ο πιο ευρέως χρησιμοποιούμενος κύλινδρος προτύπου ISO μεσαίας ποιότητας για εξοπλισμό αυτοματισμού.

Βασικά χαρακτηριστικά δομής και σχεδίασης

   1. Τυπική συμμόρφωση: ISO15552 / VDMA24562, πλήρως εναλλάξιμες διαστάσεις και εξαρτήματα τοποθέτησης.

   2. Δομή: Ενσωματωμένο τετράγωνο προφίλ αλουμινίου σε σχήμα Μ χωρίς εκτεθειμένες ράβδους, υψηλή ακαμψία και αντιδιαβρωτική. Αυλάκια αισθητήρα δύο όψεων για μαγνητικούς διακόπτες CMSE / DMSE / CS1.

   3. Παραλλαγές λειτουργίας

     -- SAI: Πρότυπο μοντέλο διπλής ενέργειας μονής ράβδου

     -- ΕΙΠΕ: Διπλή ράβδος διπλής δράσης, εξαιρετική αντιστρεπτική ικανότητα

     -- SAIJ: Διπλή ράβδος με ρυθμιζόμενη διαδρομή

     -- SAIL: Κύλινδρος που κλειδώνει, συγκράτηση φορτίου όταν χάνεται η παροχή αέρα

     -- SAIF: Ενσωματωμένος κύλινδρος ηλεκτροβαλβίδας

     -- Επίθημα -S: Ενσωματωμένος μαγνητικός δακτύλιος για αισθητήρα θέσης (χωρίς -S = μη μαγνήτης)

   4. Σύστημα μαξιλαριών: Τυπικό ρυθμιζόμενο μαξιλάρι αέρα διπλού άκρου + ελαστικό προστατευτικό μαξιλαριού PPV, μειώνει αποτελεσματικά την κρούση και τον θόρυβο υπό υψηλή ταχύτητα και βαρύ φορτίο.

   5. Σφράγιση: Διπλή μονόδρομη σφράγιση αντιστάθμισης τύπου Y με αυλάκι αποθήκευσης λαδιού, χαμηλή πίεση εκκίνησης (0,1MPa), λειτουργία χωρίς λάδι. Σκληρή επιχρωμιωμένη ράβδος εμβόλου από χάλυβα 45#, ανθεκτική στη φθορά και ανθεκτική στη σκουριά.

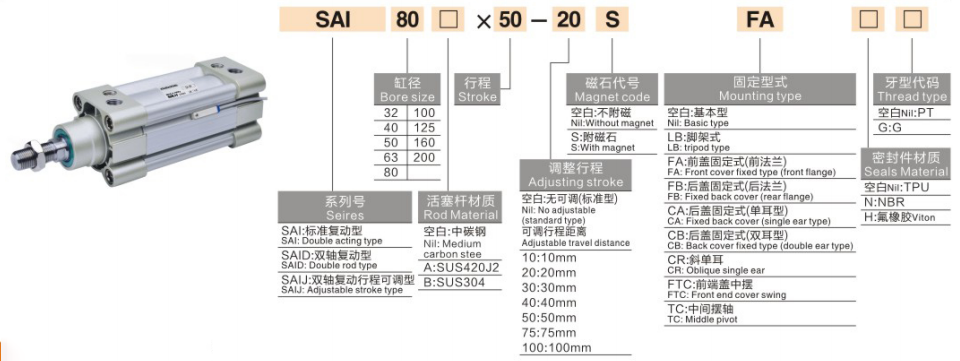

Πλήρης κανόνας κωδικοποίησης μοντέλου

  1. Παράδειγμα μοντέλου:SAI50×150-S-FA

   2. Παραδείγματα τυπικών παραγγελιών

     -- SAI63×200-S: Bore63, stroke200, ενσωματωμένος μαγνήτης, βασικός τύπος

     -- SAID40×100-FB: Bore40, stroke100, διπλή ράβδος, βάση στήριξης πίσω φλάντζας

     -- SAIL80×300-S-LB: Bore80, stroke300, τύπος που κλειδώνει, βάση στήριξης ποδιού

Βασικές Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,6MPa (Μονή ράβδος, Μονάδα: N, Συντελεστής Ασφάλειας ≥2)

Τύποι τοποθέτησης & παράγωγα μοντέλα

   1. Επιλογές τοποθέτησης

     -- Βασικός τύπος, βάση στήριξης ποδιού LB, φλάντζα FA/FB, λαβή CA/CB, κορμός TC/TCM. Προαιρετικά αξεσουάρ: Πλωτή άρθρωση, κρίκος ράβδου, υποδοχή I/Y/U/F.

   2. Κύρια Παράγωγη Σειρά

     -- ΕΙΠΕ: Διπλή ράβδος διπλής δράσης

     -- SAIJ: Διπλή ράβδος με ρυθμιζόμενη διαδρομή

     -- ΠΑΝΙΟΥ: Κύλινδρος που κλειδώνει για συγκράτηση ενδιάμεσης θέσης

     -- SAIF: Ενσωματωμένος κύλινδρος ηλεκτρομαγνητικής βαλβίδας

Οδηγός γρήγορης επιλογής 3 βημάτων

   1.Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση σύμφωνα με το φορτίο, αποθεματικό ≥50% περιθώριο ασφαλείας. αναβάθμιση 1~2 μεγεθών υπό μετατόπιση φορτίου/φορτίο προβόλου.

   2.Επιβεβαίωση εγκεφαλικού επεισοδίου: Προσθέστε περιθώριο ασφαλείας 20~50mm στο αποτελεσματικό ταξίδι. μέγιστη τυπική διαδρομή 1000 mm, προσαρμοσμένη έως 2000 mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Σχόλια θέσης: Επιλέξτε μοντέλο μαγνήτη -S, αντιστοιχίστε τους μαγνητικούς διακόπτες CMSE/DMSE.

     -- Τοποθέτηση: Στήριγμα ποδιού LB για οριζόντιο βαρύ φορτίο. Προτιμάται η φλάντζα FA για κάθετη τοποθέτηση.

     -- Ειδική λειτουργία: Επιλέξτε SAID για διπλή ράβδο, SAIJ για ρυθμιζόμενη διαδρομή, SAIL για κλείδωμα θέσης, SAIF για συμπαγή διάταξη.

Περίληψη μίας πρότασης

     Ο κύλινδρος προφίλ χωρίς ράβδο ISO15552 SOLH SAI μπορεί να αντικαταστήσει απευθείας τις σειρές FESTO DNC, SE και SI, εξοπλισμένος με ρυθμιζόμενο buffer PPV και πλούσιες παραλλαγές, οικονομικά αποδοτικό γενικό γραμμικό ενεργοποιητή για αυτοματισμό εξαγωγής, συσκευασία και εξοπλισμό εργαλειομηχανών.
