Κύλινδρος πώματος σειράς RSQ | Πνευματικός κύλινδρος αναστολής σταθερού ύψους τοποθέτησης

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

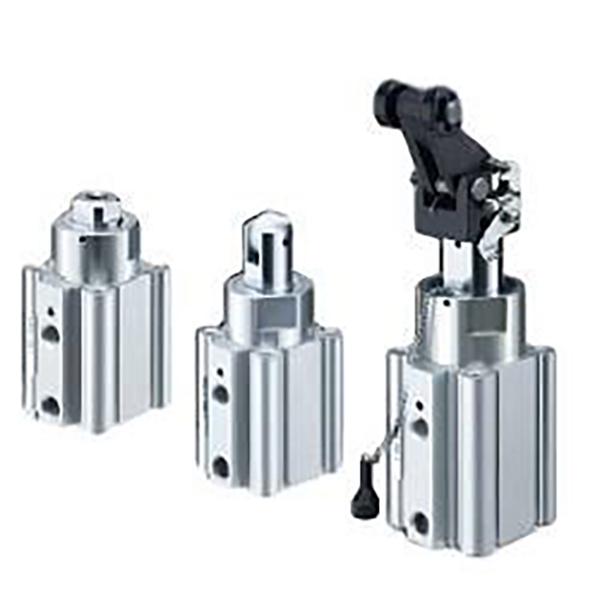

     Η σειρά SOLH RSQ είναι ένας κύλινδρος πώματος σταθερού ύψους τοποθέτησης σχεδιασμένος για αυτοματοποιημένη τοποθέτηση της γραμμής μεταφοράς και περιορισμό του τεμαχίου εργασίας. Καλύπτει μεγέθη οπών από φ12mm έως φ50mm με τυπικές διαδρομές που κυμαίνονται από 10mm έως 30mm. Διαθέτοντας άκαμπτη δομή σταθερού ύψους, ενσωματωμένο buffer, 10 προαιρετικούς τύπους άκρων ράβδων και τοποθέτηση μαγνητικού διακόπτη 4 πλευρών, ο κύλινδρος RSQ προσφέρει χαμηλού κόστους και υψηλής αξιοπιστίας λύσεις διακοπής για μπλοκάρισμα σταθμών μεταφοράς, τοποθέτηση παλέτας και περιορισμό του τεμαχίου εργασίας, χρησιμεύοντας ως τυπικό εξάρτημα μεταφοράς πυρήνα για αυτοματοποιημένα συστήματα μεταφοράς.

  1.1 άκαμπτη δομή σταθερού ύψους

     Διαφορετικά από τη σειρά RSG με ρυθμιζόμενο ύψος, η σειρά RSQ υιοθετεί μια μη ρυθμιζόμενη σχεδίαση σταθερού ύψους τοποθέτησης. Διαθέτει απλούστερη δομή, υψηλότερη συνολική ακαμψία και ταχύτερη επιτόπια εγκατάσταση, ταιριάζουν απόλυτα με τις διατάξεις σταθμών σταθερού ύψους και εξαλείφουν τις διαδικασίες βαθμονόμησης ύψους.

  1.2 Ευέλικτη προσαρμογή πολλαπλών άκρων ράβδων

     Εξοπλισμένο με 10 τύπους επιλογών άκρου ράβδου, συμπεριλαμβανομένων των δομών στρογγυλής ράβδου, λοξοτομής, κυλίνδρων και μοχλών, που καλύπτουν πλήρως σενάρια ακινητοποίησης ελαφρού, μεσαίου και μεγάλου φορτίου. Οι τύποι μοχλού (L/B/C/D/E) υιοθετούν ενσωματωμένο υδραυλικό buffer με εξαιρετική απορρόφηση ενέργειας και ισχυρή αντοχή στην κρούση για συνθήκες εργασίας υψηλής συχνότητας και βαριάς πρόσκρουσης.

  1.3 Ευέλικτη εγκατάσταση και διάταξη διακόπτη

     Το σώμα του κυλίνδρου υποστηρίζει εγκατάσταση μαγνητικού διακόπτη 4 πλευρών (συμβατό με διακόπτες της σειράς D-A9□/M9□/P3DWA) χωρίς επιπλέον εξαρτήματα τοποθέτησης. Διατίθενται δύο τυπικές μέθοδοι στερέωσης: στερέωση με οπή τύπου Β (τυπική) και στερέωση με διπλή οπή τύπου Α, προσαρμογή σε διάφορα πλαίσια εξοπλισμού και χώρους εγκατάστασης.

  1.4 Σχεδιασμός χωρίς λάδι και μεγάλη διάρκεια ζωής

     Οι προαιρετικές λειτουργίες διπλής δράσης, διπλής δράσης με ελατήριο επαναφοράς και μονής δράσης (έκταση ελατηρίου) πληρούν διαφορετικές απαιτήσεις δράσης. Το τυπικό ελαστικό buffer εξασφαλίζει σταθερή λειτουργία. Η ράβδος εμβόλου υιοθετεί επεξεργασία σκληρής επιχρωμίωσης και το σώμα του κυλίνδρου υφίσταται σκληρή διαδικασία ανοδίωσης, επιτυγχάνοντας εξαιρετική αντοχή στη φθορά και αντοχή στην κρούση. Ο σχεδιασμός λειτουργίας χωρίς λάδια προσαρμόζεται σε καθαρά και χωρίς σκόνη περιβάλλοντα εργασίας με χαμηλό κόστος συντήρησης.

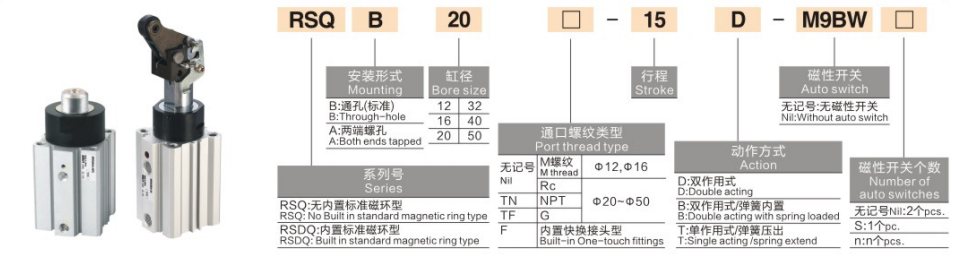

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

  1. Παραδείγματα τυπικών μοντέλων: RSQB20-15, RSDQL32-20

  2. Παραδείγματα τυπικών παραγγελιών

     • Τυπικό μοντέλο μη μαγνητικού δακτυλίου: RSQB20-15 (Χωρίς μαγνητικό δακτύλιο, τοποθέτηση μέσω οπής, οπή φ20, διαδρομή 15 mm, τυπικό στρογγυλό άκρο ράβδου)

     • Μοντέλο υδραυλικού ρυθμιστή μαγνητικού δακτυλίου: RSDQL32-20 (Ενσωματωμένος μαγνητικός δακτύλιος, τοποθέτηση μέσω οπής, οπή φ32, διαδρομή 20 mm, άκρο αναστολής τύπου μοχλού)

3. Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

  3.1 Βασικές προδιαγραφές

     • Λειτουργία: Διπλής δράσης, διπλής δράσης με ελατήριο επιστροφής, μονής δράσης (έκταση ελατηρίου)

     • Εύρος πίεσης εργασίας: 0,05~1,0MPa; Πίεση απόδειξης: 1,5 MPa

     • Θερμοκρασία περιβάλλοντος: -10℃~70℃ (χωρίς διακόπτη); -10℃~60℃ (με διακόπτη)

     • Ταχύτητα λειτουργίας εμβόλου: 50~500mm/s

     • Λειτουργία buffer: Τυπικό ελαστικό buffer. Τύποι μοχλών εξοπλισμένοι με ενσωματωμένο υδραυλικό buffer

     • Λειτουργία λίπανσης: Λειτουργία χωρίς λάδι

  3.2 Συνδυασμός τυπικής διάτρησης και εγκεφαλικού επεισοδίου

3.3 Θεωρητική δύναμη ακινητοποίησης (Μονάδα: N @0,5MPa, Διπλής Δράσης)

3.4 Βάρος προϊόντος (Μονάδα: kg @20mm Stroke, Σειρά RSQ)

4. Τύποι άκρων ράβδου & εφαρμόσιμα σενάρια

5. Τυπικά σενάρια εφαρμογής

     • Διακοπή γραμμής συναρμολόγησης: Εφαρμόζεται για το σταμάτημα παλετών, τη θέση σταθμού και την αντιμετάθεση για γραμμές συναρμολόγησης ηλεκτρονικών και οικιακών συσκευών. Ο σχεδιασμός σταθερού ύψους ταιριάζει απόλυτα με τις τυπικές διατάξεις γραμμών μεταφοράς.

     • Περιορισμός γραμμής μεταφοράς: Κατάλληλο για το σταμάτημα του τεμαχίου εργασίας σε μεταφορείς με ιμάντα και κυλίνδρους, τοποθέτηση σταθμού μεταφοράς και απόφραξη αποκλίνουσας/συγχώνευσης γραμμής. Πολλαπλές επιλογές άκρου ράβδου προσαρμόζονται σε διάφορους βαθμούς φορτίου.

     • Αυτοματοποιημένοι Σταθμοί Επεξεργασίας: Ιδανικό για περιορισμό φόρτωσης/εκφόρτωσης εργαλειομηχανών, τοποθέτηση μηχανήματος συσκευασίας και στάση σταθμού επιθεώρησης, παρέχοντας σταθερή και κατά των παρεμβολών κυκλική λειτουργία.

     • Σενάρια στάσης βαρέως τύπου: Χρησιμοποιείται για το σταμάτημα βαριάς παλέτας και εργαλειοθήκης, τοποθέτηση σταθμών συγκόλλησης. Ο τύπος υδραυλικού μοχλού προστασίας αντιστέκεται αποτελεσματικά σε ισχυρές κρούσεις και κραδασμούς υψηλής συχνότητας.

6. Οδηγός γρήγορης επιλογής 3 βημάτων

  1. Επιλογή μεγέθους διάτρησης: Επιλέξτε οπή σύμφωνα με το πραγματικό φορτίο ακινητοποίησης. Ακολουθήστε τον κανόνα: θεωρητική δύναμη ακινητοποίησης ≥ πραγματικό φορτίο × 2 συντελεστής ασφάλειας. φ16~φ20 για ελαφρύ φορτίο, φ32 για μεσαίο φορτίο, φ40~φ50 για βαρύ φορτίο.

  2. Επιλογή εγκεφαλικού: Η τυπική διαδρομή κυμαίνεται από 10mm έως 30mm. Κρατήστε 5~10mm επιπλέον περιθώριο διαδρομής με βάση το ύψος του τεμαχίου εργασίας για να αποφύγετε μηχανικές παρεμβολές.

  3. Επιλογή άκρου ράβδου

￮ Ελαφρύ φορτίο & χαμηλή ταχύτητα: Επιλέξτε στρογγυλή ράβδο ή λοξότμητη κοπή

￮ Υψηλή ταχύτητα & ελαφρύ φορτίο: Επιλέξτε τύπο κυλίνδρου

￮ Μεγάλο φορτίο και κρούση υψηλής συχνότητας: Επιλέξτε τύπο μοχλού υδραυλικού buffer (B/C/D/E)

Περίληψη μίας πρότασης

     Οι κύλινδροι πώματος σταθερού ύψους της σειράς SOLH RSQ διαθέτουν άκαμπτη σταθερή δομή στήριξης, διάφορες επιλογές άκρου ράβδου, εγκατάσταση διακόπτη 4 πλευρών και απόδοση μεγάλης διάρκειας χωρίς λάδι, παρέχοντας οικονομικές, σταθερές και ανθεκτικές στην κρούση τυπικές λύσεις αναστολής για διάφορους αυτοματοποιημένους μεταφορείς και σταθμούς επεξεργασίας.
