Κύλινδρος χωρίς ράβδο μαγνητικής ζεύξης σειράς RM | Airtac Compact Guided Long Stroke Type

Μάρκα: SOLH by Richge Technology

RMT
RMTL

Επισκόπηση προϊόντος

     Η σειρά SOLH RM είναι ένας κύριος κύλινδρος μαγνητικής ζεύξης χωρίς ράβδο τύπου Airtac που έχει σχεδιαστεί για απαιτήσεις συμπαγούς, μεγάλης διαδρομής και καθοδηγούμενης γραμμικής οδήγησης. Υιοθετώντας τη μαγνητική σύγχρονη μετάδοση χωρίς επαφή μεταξύ του εσωτερικού εμβόλου και του εξωτερικού τραπεζιού ολίσθησης, η πλήρως κλειστή δομή επιτυγχάνει πλήρη μηδενική διαρροή και λειτουργία χωρίς σκόνη. Covering four core models including basic type and guided rod type, the bore size ranges from φ10 to φ40mm with a maximum stroke of 2000mm. Διαθέτοντας ενσωματωμένη καθοδήγηση, ευρεία προσαρμοστικότητα θερμοκρασίας και απόδοση υψηλού κόστους, είναι απόλυτα κατάλληλο για σενάρια γραμμικής μεταφοράς μεγάλης διαδρομής και αυτοματισμού καθαρού χώρου, χρησιμεύοντας ως η προτιμώμενη οικιακή εναλλακτική στη σειρά SMC CY1/CY3.

Ταξινόμηση βασικών μοντέλων & δομικά χαρακτηριστικά

1. Πλήρης ταξινόμηση RM Family Model

• Βασικός τύπος RMS: Εξαιρετικά μινιμαλιστική δομή χωρίς ενσωματωμένο σύστημα καθοδήγησης. Απαιτεί εξωτερικά στηρίγματα στήριξης και γραμμικές ράγες οδήγησης για την εγκατάσταση. Διαθέτει το χαμηλότερο κόστος και είναι ιδανικό για έργα ευαίσθητα στον προϋπολογισμό με δεσμευμένες δομές καθοδήγησης.

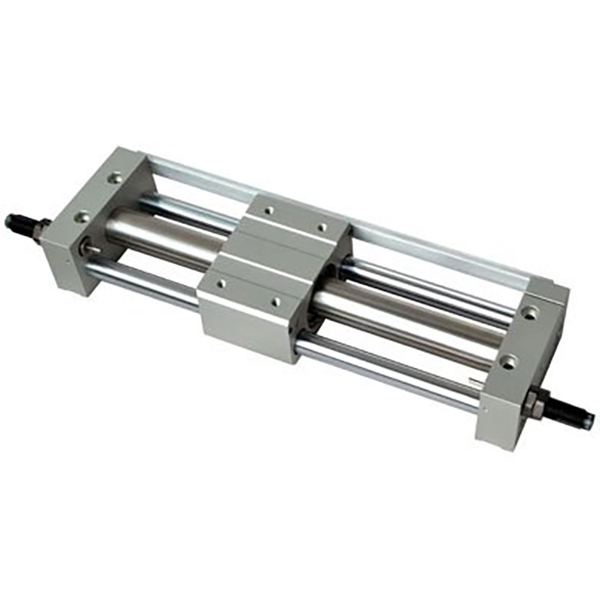

• RMT Standard Guided Type: Εξοπλισμένο με διπλές ράβδους οδήγησης και ρουλεμάν ολίσθησης για ενσωματωμένη λειτουργία καθοδήγησης. Μπορεί να αντέξει πλευρικά και έκκεντρα φορτία χωρίς εξωτερικές ράγες οδήγησης, επιτρέποντας την απλή και γρήγορη εγκατάσταση για συμβατικές συνθήκες εργασίας.

• RMTL Precision Guided Type: Υιοθετεί εκτεταμένες ράβδους οδήγησης υψηλής ακρίβειας και ρουλεμάν υψηλής ακαμψίας για ενίσχυση της ακρίβειας γραμμικής κίνησης. Η επαναλαμβανόμενη ακρίβεια τοποθέτησης φτάνει τα ±0,1 mm, ικανοποιώντας τις απαιτήσεις τοποθέτησης διαδρομής υψηλής ακρίβειας και μεταφοράς σε μικρο-απόσταση.

• Τύπος διαφάνειας RMH Υψηλού Φορτίου: Βελτιστοποιημένο με ενισχυμένες ράγες ολίσθησης και δομή ράβδου οδηγού υψηλής αντοχής, με εξαιρετική ικανότητα φόρτωσης και απόδοση κατά της παραμόρφωσης. It can be directly used as a standalone sliding table for heavy-load and high-stability operation scenarios.

2. Βασικά δομικά πλεονεκτήματα

• Μαγνητικός δίσκος ζεύξης & Καθαρισμός Μηδενικής Διαρροής: Built-in high-strength magnetic array realizes non-mechanical synchronous transmission. Η πλήρως κλειστή κάννη κυλίνδρου απομονώνει πλήρως τα εσωτερικά κυκλώματα αέρα από το εξωτερικό περιβάλλον, επιτυγχάνοντας μηδενική διαρροή αέρα και λειτουργία χωρίς σκόνη. It fully complies with hygienic standards for food, electronics and medical clean workshop applications.

• Συμπαγής σχεδίαση χωρίς ράβδο και εξοικονόμηση χώρου: No piston rod extension structure reduces installation space by 50% compared with traditional tie-rod cylinders. Διατηρεί σταθερή γραμμική λειτουργία χωρίς κάμψη ακόμη και κάτω από συνθήκες μακράς διαδρομής μέγιστου 2000 mm, υποστηρίζοντας τέλεια το σχεδιασμό συμπαγούς εξοπλισμού.

• Απομονωμένη δομή προστασίας από τη σκόνη & εκτεταμένη διάρκεια ζωής: Ο θάλαμος του εμβόλου και το τραπέζι ολίσθησης είναι πλήρως απομονωμένα για να αποτρέψουν την είσοδο εξωτερικής σκόνης, βρωμιάς και ακαθαρσιών στο εσωτερικό του κυλίνδρου. Ο βελτιστοποιημένος ανθεκτικός στη φθορά συνδυασμός δακτυλίου και δακτυλίου με προστασία από τη σκόνη μειώνει αποτελεσματικά την απώλεια τριβής και παρατείνει τη συνολική διάρκεια ζωής.

• Ενσωματωμένη σχεδίαση ράβδων διπλού οδηγού (RMT/RMTL/RMH): Η αυτόνομη δομή οδήγησης εξαλείφει την ανάγκη για εξωτερικές ράγες ολίσθησης. Αντιστέκεται αποτελεσματικά στην πλευρική δύναμη και την παρεμβολή έκκεντρου φορτίου, εξασφαλίζοντας ομαλή και σταθερή παλινδρομική κίνηση με υψηλότερη απόδοση εγκατάστασης.

• Διαμόρφωση πολλαπλών buffer για σταθερή λειτουργία: Οι τυπικοί σταθεροί ελαστικοί προσκρουστήρες διπλού άκρου απορροφούν τις επιπτώσεις λειτουργίας και μειώνουν το θόρυβο λειτουργίας. Οι προαιρετικοί ρυθμιζόμενοι προσκρουστήρες και οι υδραυλικοί προσκρουστήρες υποστηρίζουν σταθερή λειτουργία με μέγιστη ταχύτητα 500 mm/s, αποφεύγοντας την άκαμπτη κρούση κατά την κυκλική κίνηση υψηλής ταχύτητας.

Πλήρης κανόνας κωδικοποίησης μοντέλου

1.Παραδείγματα μοντέλων: RMT20-500 | RMS16-300-ΜΙΚΡΟ

2.Παραδείγματα αναφοράς τυπικής παραγγελίας

• RMS16-300: οπή 16mm, διαδρομή 300mm, βασικός μη καθοδηγούμενος τύπος χωρίς μαγνητικό διακόπτη

• RMT20-500-S: Διάμετρος 20mm, διαδρομή 500mm, τυπικός τύπος καθοδήγησης με μαγνητικό εξάρτημα

• RMTL25-800: οπή 25 mm, διαδρομή 800 mm, καθοδηγούμενος τύπος υψηλής ακρίβειας

Βασικές τεχνικές προδιαγραφές (20℃ Τυπική κατάσταση)

1. Βασικές Γενικές Προδιαγραφές

• Λειτουργία: Μαγνητική σύζευξη διπλής δράσης σύγχρονη μετάδοση χωρίς επαφή

• Υγρό εργασίας: Φιλτραρισμένος πεπιεσμένος αέρας (διήθηση 40μm, διαθέσιμη λειτουργία χωρίς λάδι)

• Θερμοκρασία περιβάλλοντος: -20℃~70℃ (βιομηχανική κατηγορία εξαιρετικά ευρείας θερμοκρασίας)

• Εύρος πίεσης εργασίας: 0.15~0.7MPa; Πίεση απόδειξης: 1,0 MPa

• Τυπική ταχύτητα λειτουργίας: 50~500mm/s

• Λειτουργία buffer: Τυπικό σταθερό ελαστικό buffer διπλού άκρου. προαιρετικό ρυθμιζόμενο buffer / υδραυλικό buffer

• Μαγνητική Δύναμη Συγκράτησης: 55~1400N (αυξάνεται σταδιακά με το μέγεθος της οπής)

2. Γράφημα παραμέτρων βασικής απόδοσης (@0,5MPa)

Βασικές Οδηγίες διαμόρφωσης και επιλογής

1. Επιλογή μεγέθους διάτρησης ανά φορτίο και ώθηση

• φ10~φ16 (Micro Light Duty): Κατάλληλο για φορτία ≤2kg, αφιερωμένο σε εργασίες μεταφοράς εξαρτημάτων ακριβείας μικρής διαδρομής και μικροτοποθέτησης σε μικροσκοπικό ηλεκτρονικό εξοπλισμό αυτοματισμού.

• φ20~φ25 (General Light Duty): Συνδυάζεται με ελαφρύ φορτίο 4~6kg, ιδανικό για συμβατικές εργασίες ώθησης και έλξης μεγάλης διαδρομής (≤1000mm) σε γενικές αυτοματοποιημένες γραμμές παραγωγής.

• φ32~φ40 (Μεσαίο καθήκον): Ισχύει για σενάρια μεσαίου φορτίου 10~16kg, τέλεια προσαρμοσμένο στον χειρισμό υλικών μεγάλης διαδρομής και στις κυκλικές συνθήκες εργασίας υψηλής συχνότητας σε εξοπλισμό συσκευασίας και αυτοματισμού εφοδιαστικής.

2. Επιλογή μοντέλου & καθοδήγησης συστήματος

• Βασικός τύπος RMS: Λύση εξαιρετικά χαμηλού κόστους χωρίς ενσωματωμένη καθοδήγηση. Κατάλληλο για έργα ευαίσθητα στον προϋπολογισμό και εξοπλισμό με προεγκατεστημένες εξωτερικές γραμμικές ράγες οδήγησης, που απαιτούν στερέωση βραχίονα διπλού άκρου.

• RMT Standard Guided Type: Σχέδιο διπλής ράβδου καθοδήγησης All-in-one με ενσωματωμένη καθοδήγηση ρουλεμάν. Μπορεί να αντισταθεί σε συμβατικά πλευρικά φορτία χωρίς εξωτερικά αξεσουάρ καθοδήγησης, με απλή εγκατάσταση και ευρεία προσαρμοστικότητα στις τυπικές συνθήκες εργασίας.

• RMTL Precision Guided Type: Οι εκτεταμένες ράβδοι οδήγησης υψηλής ακρίβειας βελτιστοποιούν τη σταθερότητα της γραμμικής κίνησης, επιτυγχάνοντας επαναλαμβανόμενη ακρίβεια τοποθέτησης έως και ±0,1 mm. Η καλύτερη επιλογή για ακριβή τοποθέτηση, ακριβή συναρμολόγηση και σενάρια υψηλής γραμμικής ζήτησης.

• Τύπος διαφάνειας RMH Υψηλού Φορτίου: Η ενισχυμένη ράγα ολίσθησης και η δομή της ράβδου οδήγησης υψηλής αντοχής βελτιώνουν σημαντικά την αντι-παραμορφωτική ικανότητα και την ικανότητα φόρτωσης. Μπορεί να αντικαταστήσει ανεξάρτητα συρόμενα τραπέζια για να ολοκληρώσει εργασίες οδήγησης μεγάλης διαδρομής μεγάλου φορτίου.

3. Επιλογή Περιβάλλοντος & Λειτουργικής Διαμόρφωσης

• Εφαρμογή Καθαρού Περιβάλλοντος: Μηδενική διαρροή και χωρίς σκόνη μαγνητική μετάδοση χωρίς επαφή, αποφεύγει τη δευτερογενή ρύπανση. Τα αυτοκαθοδηγούμενα μοντέλα RMT και RMTL προτιμώνται για μακροχρόνια σταθερή λειτουργία σε εργαστήρια τροφίμων, ιατρικών και ηλεκτρονικών καθαρών.

• Αναβάθμιση κατάστασης εργασίας υψηλής ταχύτητας: Εξοπλισμός με εξωτερικά υδραυλικά buffer για την εξάλειψη της ακραίας πρόσκρουσης, υποστηρίζοντας σταθερά τη συνεχή λειτουργία υψηλής ταχύτητας έως και 500 mm/s για κυκλικές γραμμές παραγωγής υψηλής συχνότητας.

• Ανατροφοδότηση θέσης ακριβείας: Προσθήκη μαγνητικής εξοπλισμένης διαμόρφωσης -S, συμβατή με μαγνητικούς διακόπτες της σειράς D-M9, πραγματοποίηση τοποθέτησης διαδρομής πολλαπλών σημείων και ανάδραση ηλεκτρικού σήματος σε πραγματικό χρόνο για αυτοματοποιημένο έλεγχο σύνδεσης.

Τυπικά σενάρια βιομηχανικής εφαρμογής

• Clean Room Ηλεκτρονική μεταφορά υλικού: Η δομή μαγνητικής ζεύξης χωρίς σκόνη και μηδενική ρύπανση χρησιμοποιείται ευρέως για χειρισμό υλικών μεγάλων αποστάσεων σε εργαστήρια ημιαγωγών και χωρίς σκόνη LCD, προστατεύοντας αποτελεσματικά τα καθαρά περιβάλλοντα παραγωγής.

• Μετατόπιση γραμμής συσκευασίας τροφίμων & φαρμακευτικών προϊόντων: Ο αυτοκαθοδηγούμενος ολοκληρωμένος σχεδιασμός απλοποιεί την εγκατάσταση και την καθημερινή συντήρηση, καλύπτοντας τέλεια τις απαιτήσεις ώθησης και έλξης τεμαχίου μεγάλης διαδρομής του ελαφρού και μεσαίου εξοπλισμού συσκευασίας με υγιεινή και αξιόπιστη απόδοση.

• Αυτοματοποιημένος Έλεγχος Πόρτας & Ασπίδας Εξοπλισμού: Η συμπαγής δομή χωρίς ράβδο εξοικονομεί 50% χώρο εγκατάστασης, κατάλληλη για σταθερό άνοιγμα και κλείσιμο οδήγηση προστατευτικών θυρών εξοπλισμού μεγάλης διαδρομής, ασπίδων σκόνης και καλυμμάτων ασφαλείας.

• Τοποθέτηση ακριβείας γραμμής συναρμολόγησης μεγάλης διαδρομής: Το καθοδηγούμενο μοντέλο υψηλής ακρίβειας RMTL εξασφαλίζει εξαιρετική γραμμικότητα και επαναλαμβανόμενη ακρίβεια τοποθέτησης, ικανοποιώντας τις απαιτήσεις ακριβούς τοποθέτησης σε εξαιρετικά μεγάλη απόσταση 1~2 m και κυκλικής μεταφοράς των γραμμών παραγωγής.

• Συμπαγής ανακαίνιση εξοπλισμού & εξοικονόμηση χώρου: Χρησιμεύει ως ιδανικός αντικαταστάτης των παραδοσιακών κυλίνδρων συνδετήρων σε σενάρια μεγάλης διαδρομής (>500 mm), βελτιστοποιώντας σημαντικά τη διάταξη του εξοπλισμού και πραγματοποιώντας συμπαγή αυτοματοποιημένο σχεδιασμό εξοπλισμού.

Σύγκριση βασικών παραμέτρων σειράς RM έναντι CY1 / CY3 Series

Οδηγός γρήγορης επιλογής τριών βημάτων

1. Επιβεβαίωση μεγέθους διάτρησης: Υπολογίστε την απαιτούμενη ώση με βάση το πραγματικό βάρος φορτίου με συντελεστή ασφαλείας ≥2. Προτεινόμενοι κανόνες: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Επιβεβαίωση τύπου μοντέλου: Επιλέξτε RMS για εξαιρετικά χαμηλό προϋπολογισμό. RMT για τυπικές γενικές συνθήκες εργασίας. RMTL για απαιτήσεις τοποθέτησης υψηλής ακρίβειας. RMH για σενάρια βαρέως φορτίου και κατά της παραμόρφωσης.

3. Επιβεβαίωση προδιαγραφής εγκεφαλικού επεισοδίου: Επιλέξτε τυπική διαδρομή 50~1000mm για συμβατική χρήση. προαιρετική εκτεταμένη διαδρομή έως 2000 mm για απαιτήσεις οδήγησης μεσαίων μεγάλων αποστάσεων.

Περίληψη μίας πρότασης

     Ο κύλινδρος μαγνητικής ζεύξης χωρίς ράβδο τύπου Airtac της σειράς SOLH RM ενσωματώνει διαφοροποιημένες αυτοκατευθυνόμενες δομές, εξαιρετικά ευρεία προσαρμοστικότητα θερμοκρασίας και καθαρή απόδοση μηδενικής διαρροής, χρησιμεύοντας ως η οικιακή λύση γραμμικής οδήγησης μεγάλης διαδρομής υψηλής απόδοσης για αυτοματοποιημένο εξοπλισμό μεσαίου προϋπολογισμού.
