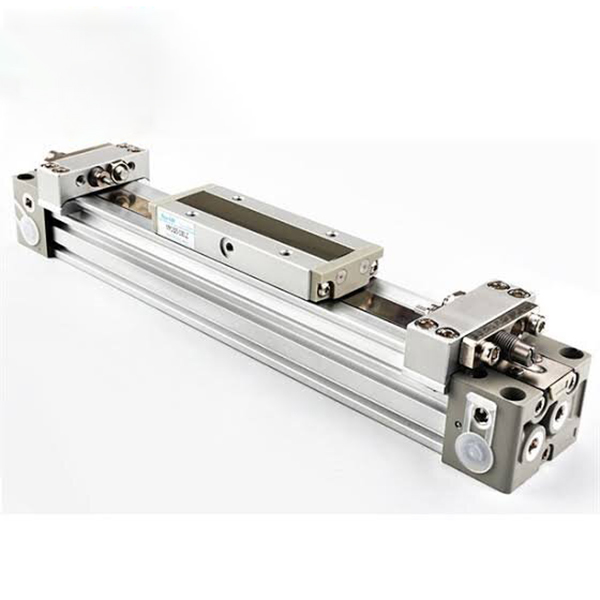

Μηχανικά ενωμένος κύλινδρος χωρίς ράβδο σειράς MY1B | Βασικός τύπος

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MY1B είναι ένας κλασικός κύλινδρος χωρίς ράβδο με μηχανική άρθρωση που έχει σχεδιαστεί για εφαρμογές γραμμικής οδήγησης εξαιρετικά μεγάλης διαδρομής. Υιοθετώντας έναν εσωτερικό ιμάντα στεγανοποίησης πίεσης και μια εξωτερική δομή ιμάντα ανθεκτική στη σκόνη, εξαλείφει την παραδοσιακή επέκταση ράβδου, επιτυγχάνοντας μήκος εγκατάστασης σχεδόν ίσο με την πραγματική διαδρομή και εξοικονομώντας πάνω από 50% χώρο εγκατάστασης σε σύγκριση με τους συμβατικούς κυλίνδρους συνδετήρων. Καλύπτοντας μεγέθη οπών από φ10 έως φ100 mm και μέγιστη διαδρομή 5000 mm, παρέχει σταθερή γραμμική κίνηση μέσης ταχύτητας και μεσαίου φορτίου. Είναι η βέλτιστη οικονομικά αποδοτική λύση για τη μεταφορά υλικού σε μεγάλες αποστάσεις, τη μετατόπιση σταθμού και την ώθηση/έλξη τεμαχίου σε γενικό εξοπλισμό αυτοματισμού.

Βασική τοποθέτηση & δομικά χαρακτηριστικά

• Σχεδιασμός μηχανικής άρθρωσης χωρίς ράβδο: Ενσωματωμένη δομή εμβόλου και ολισθαίνουσας τράπεζας χωρίς προέκταση ράβδου εμβόλου. Ο εσωτερικός ιμάντας στεγανοποίησης διατηρεί την πίεση του αέρα ενώ ο εξωτερικός ιμάντας προστασίας από τη σκόνη παρέχει πλήρη προστασία. Το συνολικό μήκος ισούται με τη διαδρομή, επιτυγχάνοντας εξαιρετικά υψηλή χρήση χώρου για σενάρια περιορισμένης εγκατάστασης.

• Ενσωματωμένος πίνακας ολίσθησης υψηλής ακαμψίας: Το τραπέζι ολίσθησης συνδέεται άκαμπτα με το έμβολο, με εξαιρετική αντίσταση ροπής κάμψης. Τα φορτία μπορούν να τοποθετηθούν απευθείας στο τραπέζι ολίσθησης χωρίς πρόσθετες δομές καθοδήγησης για εφαρμογές ελαφριάς χρήσης, απλοποιώντας τον μηχανικό σχεδιασμό και τη συναρμολόγηση.

• Σωληνώσεις 4 κατευθύνσεων & ελαφριά αναβάθμιση: Η βελτιστοποιημένη κυλινδροκεφαλή υποστηρίζει σωληνώσεις τεσσάρων κατευθύνσεων (εμπρός/πίσω/πλάι/κάτω), επιτρέποντας την επιτόπια ρύθμιση κατεύθυνσης σωληνώσεων για ευέλικτη διάταξη. Η αναβαθμισμένη δομή του αμαξώματος του κυλίνδρου μειώνει το βάρος κατά 17% για τα μοντέλα φ25/32/40 σε σύγκριση με παλιές εκδόσεις, μειώνοντας το συνολικό φορτίο του εξοπλισμού.

• Τυπικό ρυθμιζόμενο μαξιλάρι αέρα: Οι ενσωματωμένοι ρυθμιζόμενοι προσκρουστήρες αέρα και στα δύο άκρα απορροφούν αποτελεσματικά τις επιπτώσεις λειτουργίας και μειώνουν τον θόρυβο λειτουργίας για σταθερή λειτουργία μέσης ταχύτητας. Οι εξωτερικοί υδραυλικοί προσκρουστήρες είναι προαιρετικοί για προσαρμογή σε συνθήκες εργασίας υψηλής ταχύτητας και βαρέως φορτίου.

• Χωρίς λάδια και μεγάλη διάρκεια ζωής: Ο τυπικός σχεδιασμός λειτουργίας χωρίς λάδια προσαρμόζεται σε καθαρά βιομηχανικά περιβάλλοντα και γενικές αυτοματοποιημένες γραμμές παραγωγής. Η ανθεκτική στη φθορά ζώνη στεγανοποίησης εξασφαλίζει ανθεκτική λειτουργία για μεγάλο χρονικό διάστημα με χαμηλό κόστος συντήρησης.

• Εύκολη εγκατάσταση μαγνητικού διακόπτη: Οι προδεσμευμένες αυλακώσεις στερέωσης στην μπροστινή και τις απέναντι πλευρές του κυλίνδρου επιτρέπουν την άμεση μπροστινή εγκατάσταση των μαγνητικών διακοπτών της σειράς D-M9, επιτρέποντας την βολική ανίχνευση σήματος θέσης και την ευέλικτη ηλεκτρική ενσωμάτωση.

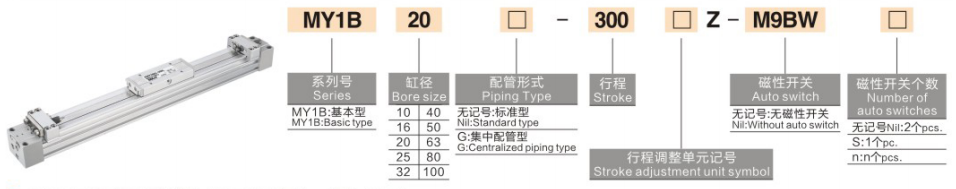

Πλήρης κανόνας κωδικοποίησης μοντέλου

Παραδείγματα μοντέλων: MY1B25-500Z | MY1B40-800AZ

Παραδείγματα αναφοράς τυπικής παραγγελίας

• MY1B25-500Z: οπή 25 mm, διαδρομή 500 mm, τυπικό μαξιλάρι αέρα διπλού άκρου

• MY1B40-800AZ: οπή 40mm, διαδρομή 800mm, μαξιλάρι αέρα + βίδες ρύθμισης διαδρομής διπλού άκρου

Βασικές τεχνικές προδιαγραφές (20℃ Τυπική κατάσταση)

1 Βασικές Γενικές Προδιαγραφές

• Λειτουργία: Διπλής δράσης μηχανική οδήγηση αρμού

• Υγρό εργασίας: Πεπιεσμένος αέρας (διατίθεται λειτουργία χωρίς λάδι)

• Θερμοκρασία περιβάλλοντος: 5~60℃ (χωρίς παγωμένο περιβάλλον)

• Εύρος πίεσης εργασίας: 0,1~0,8MPa; Πίεση απόδειξης: 1,2 MPa

• Ταχύτητα λειτουργίας εμβόλου: 100~1000mm/s (με τυπικό μαξιλάρι αέρα). 100~1500mm/s (με εξωτερικό υδραυλικό buffer)

• Ανοχή εγκεφαλικού: ≤1000mm διαδρομή: ±1,8mm; 1001~3000mm διαδρομή: ±2,8mm

• Λειτουργία buffer: Τυπικό ενσωματωμένο μαξιλάρι αέρα (Z); προαιρετικό εξωτερικό υδραυλικό buffer (L/H)

2 γράφημα παραμέτρων απόδοσης κλειδιών (@0,5MPa)

Βασικές Οδηγίες διαμόρφωσης και επιλογής

1 Επιλογή μεγέθους διάτρησης ανά φορτίο και ώθηση

• φ10~φ20 (Light Duty): Ισχύει για σενάρια φορτίου ≤8kg και μικρο-μακράς διαδρομής (≤1000mm), ιδανικό για ηλεκτρονικό εξοπλισμό και μικρή αυτοματοποιημένη μεταφορά συσκευών.

• φ25~φ40 (Medium-Light Duty): Κατάλληλο για μεσαίο ελαφρύ φορτίο 12~30kg και συμβατική λειτουργία μεγάλης διαδρομής 1000~2000mm, χρησιμοποιείται ευρέως στην ώθηση γραμμής συναρμολόγησης και στη φόρτωση/εκφόρτωση υλικού.

• φ50~φ63 (Μεσαίο καθήκον): Συνδυάζεται με μεσαίο φορτίο 50~80kg και μεταφορά βαρέων τεμαχίων, ιδανικό για μακροχρόνια οδήγηση εργαλειομηχανών και σταθμών επεξεργασίας.

• φ80~φ100 (βαρέως τύπου): Σχεδιασμένο για βαρύ φορτίο 130~200kg, μεγάλης κλίμακας εξοπλισμό και υλικοτεχνική υποστήριξη σε μεγάλες αποστάσεις, προσαρμοσμένο σε κυκλικές συνθήκες εργασίας βαρέως τύπου υψηλής συχνότητας.

2 Επιλογή διαμόρφωσης Stroke & Buffer

• Εύρος εγκεφαλικού επεισοδίου: Τυπικά καλύμματα διαδρομής 100~2000mm. Η εκτεταμένη προδιαγραφή XB11 υποστηρίζει εξαιρετικά μεγάλη διαδρομή έως 5000 mm για ειδικές απαιτήσεις οδήγησης σε μεγάλες αποστάσεις.

• Μαξιλάρι αέρα (Z): Τυπική υποχρεωτική διαμόρφωση για λειτουργία μεσαίας ταχύτητας (≤1000mm/s), μειώνοντας αποτελεσματικά την τελική πρόσκρουση και τον θόρυβο λειτουργίας για σταθερή κυκλική κίνηση.

• Υδραυλικό Buffer (L/H): Συνιστάται για λειτουργία υψηλής ταχύτητας (>1000mm/s) ή βαρύ φορτίο (>50kg) για την επίτευξη εξαιρετικά σταθερής κίνησης και μείωσης θορύβου.

• Βίδα ρύθμισης διαδρομής (A): Εξοπλισμένο για σενάρια που απαιτούν ακριβή οριακή τοποθέτηση (ακρίβεια ±0,1 mm), υποστηρίζοντας βαθμονόμηση λεπτής διαδρομής διπλού άκρου.

3 Οδηγίες τοποθέτησης και σωληνώσεων

• Μέθοδος τοποθέτησης: Το σώμα του κυλίνδρου μπορεί να στερεωθεί μέσω οπών στερέωσης στο κάτω μέρος ή στο πλάι. Τα φορτία μπορούν να εγκατασταθούν απευθείας στο ενσωματωμένο τραπέζι ολίσθησης χωρίς να απαιτείται επιπλέον δομή καθοδήγησης για εφαρμογές ελαφριάς χρήσης.

• Ευέλικτη σωλήνωση 4 κατευθύνσεων: Υποστηρίζει μεταγωγή σωληνώσεων εμπρός, πίσω, πλαϊνής και κάτω, επιτρέποντας την επιτόπια ρύθμιση κατεύθυνσης για προσαρμογή σε διαφορετικές απαιτήσεις διάταξης εξοπλισμού.

• Εγκατάσταση μαγνητικού διακόπτη: Διατηρημένα αυλάκια στήριξης διπλής όψης συμβατά με διακόπτες της σειράς D-M9B/D-M9N, πραγματοποιώντας ευέλικτη και ακριβή ανάδραση θέσης διαδρομής.

Τυπικά σενάρια βιομηχανικής εφαρμογής

• Μεταφορά υλικού εξαιρετικά μεγάλης διάρκειας: Ιδανικό για ώθηση και έλξη σε μεγάλες αποστάσεις 1~5 m σε γραμμές συναρμολόγησης ηλεκτρονικών, τροφίμων και συσκευασιών, με εγκατάσταση εξοικονόμησης χώρου και σταθερή λειτουργία υψηλής ταχύτητας.

• Εξοπλισμός Πόρτα & Κάλυμμα Άνοιγμα/Κλείσιμο: Εφαρμόζεται στην οδήγηση αμαξώματος πόρτας μεγάλης διαδρομής μεγάλων εργαλειομηχανών και αυτοματοποιημένου εξοπλισμού, με συμπαγή δομή και αξιόπιστη απόδοση κυκλικής λειτουργίας.

• Μετατόπιση βαριού τεμαχίου εργασίας: Κατάλληλο για χειρισμό μακράς διαδρομής βαρέος τεμαχίου 30~200kg σε βιομηχανίες αυτοκινήτων και μηχανικής επεξεργασίας, παρέχοντας υψηλή ακαμψία και εξαιρετική ικανότητα ροπής κατά της κάμψης.

• Τοποθέτηση & Μεταφορά Γραμμής Συναρμολόγησης: Χρησιμοποιείται για τοποθέτηση μακράς διαδρομής και κυκλική ώθηση γραμμών παραγωγής, με τυπικό σχεδιασμό μαξιλαριού αέρα για μείωση του θορύβου και των κραδασμών κατά τη λειτουργία start-stop υψηλής συχνότητας.

• Εξοπλισμός προσαρμοσμένου αυτοματισμού: Καθολική λύση γραμμικής οδήγησης μεγάλης διαδρομής για διάφορους μη τυποποιημένους αυτοματοποιημένους σταθμούς, ιδιαίτερα κατάλληλος για έργα αυτοματισμού περιορισμένου χώρου και με ευαισθησία στο κόστος.

Οδηγός γρήγορης επιλογής τριών βημάτων

• Επιβεβαίωση μεγέθους διάτρησης: Υπολογίστε την απαιτούμενη ώση με βάση το βάρος φορτίου με συντελεστή ασφαλείας ≥1,5. Προτεινόμενοι κανόνες επιλογής: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Επιβεβαίωση προδιαγραφής εγκεφαλικού επεισοδίου: Επιλέξτε τυπική διαδρομή 100~2000mm για συμβατικές απαιτήσεις. επιλέξτε την εκτεταμένη προδιαγραφή XB11 για εξαιρετικά μεγάλη διαδρομή έως 5000 mm.

• Αντιστοίχιση λειτουργικής διαμόρφωσης: Υιοθετήστε το τυπικό μαξιλάρι αέρα (Z) για λειτουργία μεσαίας ταχύτητας. αναβάθμιση σε υδραυλικό buffer (L/H) για συνθήκες εργασίας υψηλής ταχύτητας ή βαρέως φορτίου. προσθέστε βίδα ρύθμισης διαδρομής (Α) για ακριβείς απαιτήσεις οριακής τοποθέτησης.
