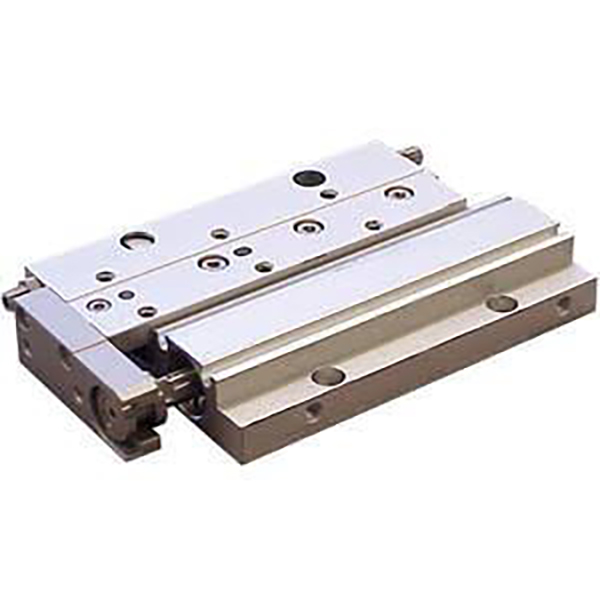

Πνευματικός πίνακας ολίσθησης της σειράς MXF εξαιρετικά λεπτός υψηλής ακαμψίας

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MXF είναι ένα εξαιρετικά λεπτό, υψηλής ακαμψίας, πνευματικό συρόμενο τραπέζι μακράς διαδρομής, σχεδιασμένο για εξοπλισμό αυτοματισμού περιορισμένου ύψους. Διαθέτοντας παράλληλη διάταξη κυλίνδρου και ράγας οδηγού εγκάρσιου κυλίνδρου, δομή στήριξης διπλής όψης επάνω/κάτω και ικανότητα μεταφοράς μεσαίου φορτίου, επιτυγχάνει εξαιρετικά χαμηλό ύψος αμαξώματος που είναι 40% πιο αδύνατο από τις συμβατικές τσουλήθρες MXS της ίδιας προδιαγραφής. Με σταθερή τοποθέτηση μέσης ακρίβειας, ομαλή λειτουργία μεγάλης διαδρομής και κυκλική ανθεκτικότητα υψηλής συχνότητας, χρησιμεύει ως η βασική λύση χαμηλού προφίλ slide για χειρισμό υλικών ακριβείας, συναρμολόγηση και εναλλαγή σταθμών σε συμπαγή αυτοματοποιημένα συστήματα.

Βασική τοποθέτηση & δομικά χαρακτηριστικά

     -- Δομή οδήγησης διπλής δράσης: Υιοθετεί σταθερή λειτουργία διπλής ενέργειας με μεγέθη οπών που κυμαίνονται από φ8 έως φ20 mm, παρέχοντας αξιόπιστη απόδοση μεσαίου φορτίου 20~180 N, που ταιριάζει απόλυτα με τα σενάρια χειρισμού ακριβείας μέσης λειτουργίας.

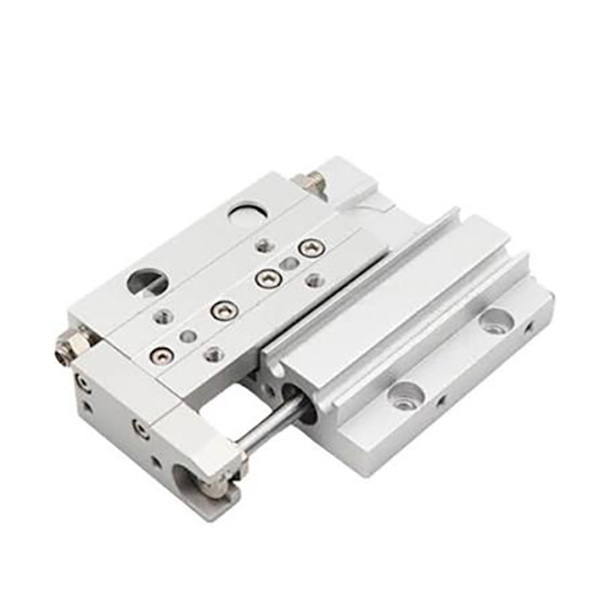

     -- Σχεδιασμός οδηγού παράλληλου κυλίνδρου & σταυρωτού κυλίνδρου: Η ράγα οδήγησης και ο κύλινδρος είναι τοποθετημένα παράλληλα, διαχωρίζοντας το φέρον φορτίο από την κίνηση στεγανοποίησης της ράβδου εμβόλου. Αυτή η δομή προσφέρει υψηλή ακαμψία, χαμηλή τριβή, λειτουργία μηδενικού κενού και εξαιρετικά ομαλή γραμμική κίνηση.

     -- Εξαιρετικά λεπτό σώμα χαμηλού προφίλ: Το ύψος του αμαξώματος είναι μόνο 16~27mm, 40% χαμηλότερο από τα αντίστοιχα μοντέλα MXS. Είναι η βέλτιστη επιλογή για εξαιρετικά χαμηλή απόσταση και εξαιρετικά συμπαγή διάταξη εξοπλισμού.

     --Αξιόπιστη απόδοση μεσαίας ακρίβειας: Εξασφαλίζει παραλληλισμό λειτουργίας 0,03 mm, κατακόρυφο 0,05 mm και ακρίβεια τοποθέτησης επανάληψης ±0,02 mm, ικανοποιώντας πλήρως τις τυπικές απαιτήσεις τοποθέτησης αυτοματισμού μέσης ακρίβειας.

     -- Τοποθέτηση υψηλής ακρίβειας διπλής όψης: Εξοπλισμένο με οπές από πάνω και κάτω τρύπες, καθώς και οπές ακριβείας για καρφίτσες τοποθέτησης. Υποστηρίζει θετική και αντίστροφη εγκατάσταση, εξασφαλίζοντας υψηλή επαναλαμβανόμενη ακρίβεια τοποθέτησης μετά την αποσυναρμολόγηση και την επανασυναρμολόγηση.

     -- Ευέλικτη Σωληνώσεις & Εγκατάσταση Αισθητήρων: Συμβατό με εγκάρσιες και αξονικές αμφίδρομες σωληνώσεις. Ενσωματωμένος μαγνητικός δακτύλιος με σχέδιο κρυφής αυλάκωσης ολίσθησης για εγκατάσταση μαγνητικού διακόπτη, εξοικονομώντας χώρο εγκατάστασης χωρίς δομικές παρεμβολές.

     -- Ρυθμιζόμενες επιλογές διαδρομής και πολλαπλών ρυθμίσεων: Τυπικά ρυθμιστικά διαλύματα πολυουρεθάνης και στα δύο άκρα για σταθερή αντικραδασμική προστασία. Διαθέτει ρυθμιζόμενη διαδρομή 5mm ανά άκρο (10mm συνολικό εύρος κοπής), με προαιρετική προδιαγραφή X11 για εξαιρετικά μεγάλη λεπτή ρύθμιση 15mm και προαιρετικά υδραυλικά buffer για σενάρια κρούσης υψηλής συχνότητας.

Πλήρης κανόνας κωδικοποίησης μοντέλου

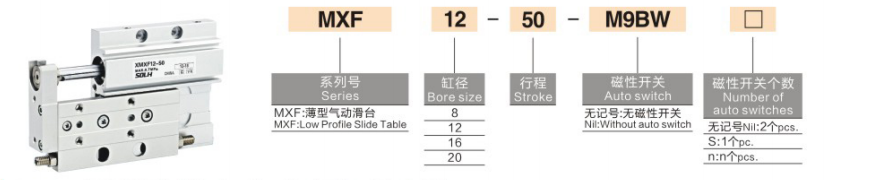

   1. Παράδειγμα μοντέλου: MXF12-50-M9BW

   2. Παραδείγματα αναφοράς τυπικής παραγγελίας

     -- MXF8-20: Τυπικό μοντέλο χωρίς διακόπτη, οπή 8 mm, διαδρομή 20 mm, διπλής ενέργειας

     -- MXF20-100-2M9B: οπή 20mm, διαδρομή μήκους 100mm, διπλοί μαγνητικοί διακόπτες για αμφίδρομη παρακολούθηση θέσης

     -- MXF16-75-X11: οπή 16 mm, διαδρομή 75 mm, ρύθμιση εκτεταμένης διαδρομής 15 mm

Βασικές τεχνικές προδιαγραφές (@0,5MPa, διπλής δράσης)

Βασικές επιδόσεις και πλεονεκτήματα προϊόντος

     -- Εξαιρετικά λεπτή συμπαγής δομή για εξαιρετική εξοικονόμηση χώρου: Με εξαιρετικά χαμηλό ύψος σώματος 16~27 mm, 40% πιο λεπτό από τη σειρά MXS, προσαρμόζεται τέλεια σε εξοπλισμό εξαιρετικά χαμηλής απόστασης και σενάρια πυκνής αρθρωτής διάταξης όπου δεν μπορούν να εγκατασταθούν συμβατικές τσουλήθρες.

     -- Υψηλή ακαμψία & σταθερή λειτουργία μεγάλης διαδρομής: Ο εγκάρσιος οδηγός κυλίνδρου σε συνδυασμό με το ενσωματωμένο μονολιθικό σώμα εξαλείφει τα κενά και την παραμόρφωση. Διατηρεί σταθερή λειτουργία χωρίς τρεμούλιασμα κάτω από συνθήκες διαδρομής μήκους μέγιστου 100 mm και ποδηλασίας υψηλής συχνότητας.

     -- Τοποθέτηση διπλής όψης με ισχυρή προσαρμοστικότητα: Υποστηρίζει τη στερέωση της επάνω διαμπερούς οπής και την εγκατάσταση με τρύπα από κάτω, συμβατή τόσο με θετική όσο και με αντίστροφη τοποθέτηση. Εξοπλισμένο με οπές ακριβείας τοποθέτησης πείρων για εξασφάλιση υψηλής ακρίβειας επανάληψης μετά από επαναλαμβανόμενη αποσυναρμολόγηση και συναρμολόγηση.

     -- Ευέλικτη ρυθμιζόμενη διαδρομή και προσαρμογή πολλαπλών σταθμών: Τυπική λεπτή ρύθμιση 5mm ανά άκρο (10mm συνολικό εύρος κοπής). Η προαιρετική προδιαγραφή X11 παρέχει ρύθμιση εκτεταμένης διαδρομής 15 mm, ικανοποιώντας τις ακριβείς απαιτήσεις βαθμονόμησης διαδρομής για αυτοματοποιημένες διαδικασίες πολλαπλών σταθμών.

     -- Χωρίς λάδια και μεγάλη διάρκεια ζωής με χαμηλή συντήρηση: Υιοθετεί σχεδιασμό στεγανοποίησης χαμηλής τριβής και λειτουργίας χωρίς λάδι, με διάρκεια ζωής άνω των 5 εκατομμυρίων κύκλων. Εφαρμόζεται τόσο σε καθαρά βιομηχανικά περιβάλλοντα όσο και σε συμβατικές αυτοματοποιημένες γραμμές παραγωγής με ελάχιστες καθημερινές απαιτήσεις συντήρησης.

Μέθοδοι τοποθέτησης & τυπικά σενάρια εφαρμογής

   1. Μέθοδοι διπλής τοποθέτησης

     -- Τοποθέτηση στο επάνω μέρος: Στερεώνεται μέσω άνω διαμπερών οπών με διάταξη άνω φορτίου. Συνδυάζεται με πείρους τοποθέτησης για τοποθέτηση υψηλής ακρίβειας και σταθερή στήριξη φορτίου.

     -- Κάτω τοποθέτηση: Στερεώνεται μέσω οπών από κάτω για άμεση εγκατάσταση στην επιφάνεια του εξοπλισμού. Διαθέτει σταθερή συναρμολόγηση και είναι ιδανικό για εφαρμογές αντίστροφης τοποθέτησης.

   2.Τυπικές Βιομηχανικές Εφαρμογές

     -- 3C Βιομηχανία Ηλεκτρονικών: Πλαστικοποίηση οθόνης, χειρισμός μονάδων, μεταφορά πλακέτας PCB, εναλλαγή σταθμού ανίχνευσης και τοποθέτηση ηλεκτρονικών εξαρτημάτων ακριβείας.

     -- Αυτοματισμός συναρμολόγησης ακριβείας: Πρεσάρισμα μικρού εξαρτήματος, συγκρότημα ακροδεκτών, οδήγηση εξαρτήματος ασφάλισης βιδών και κυκλική λειτουργία ελαφρών εργαλείων.

     -- Μηχανήματα Συσκευασίας: Σπρώξιμο υλικού, οδήγηση κοπτικών εργαλείων, πλαστικοποίηση ετικετών και μεταφορά υλικού σε μικρές αποστάσεις.

     -- Εξοπλισμός Γενικού Αυτοματισμού: Συρόμενο σώμα πόρτας εξοπλισμού, μεταγωγή σταθμού γραμμής παραγωγής και κυκλική γραμμική οδήγηση μεσαίου φορτίου υψηλής συχνότητας.

MXF vs MXH vs MXS | Σύγκριση πίνακα διαφανειών χαμηλού προφίλ και συμπαγούς

Οδηγός γρήγορης επιλογής τριών βημάτων

   1. Επιλογή μεγέθους διάτρησης ανά φορτίο: Ταιριάξτε διάμετρο οπής ανάλογα με το βάρος του τεμαχίου εργασίας: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Κρατήστε περιθώριο φορτίου τουλάχιστον 50% για να εξασφαλίσετε σταθερή μακροπρόθεσμη λειτουργία.

   2. Επιβεβαίωση Εγκεφαλικού: Η τυπική διαδρομή κυμαίνεται από 10mm έως 100mm. Προτιμήστε τη σειρά MXF για σενάρια μεγάλης διαδρομής (≥50 mm). επιλέξτε τη σειρά MXH για συνθήκες εργασίας μικρής διαδρομής και υψηλής συχνότητας ποδηλασίας.

   3. Αντιστοίχιση διαμόρφωσης:
     --  Ανίχνευση θέσης: Εξοπλισμός με διπλούς μαγνητικούς διακόπτες M9B για ακριβή αμφίδρομη παρακολούθηση θέσης διαδρομής.

     -- Προσαρμογή λεπτής διαδρομής: Επιλέξτε τυπικό -X10 (5mm κούρεμα) για τακτική χρήση. επιλέξτε -X11 (εκτεταμένη περικοπή 15 mm) για ακριβή βαθμονόμηση πολλαπλών περιόδων.

     --  Βελτιστοποίηση προσωρινής αποθήκευσης: Υιοθετήστε τυπικά ρυθμιστικά διαλύματα πολυουρεθάνης για συμβατική λειτουργία. αναβάθμιση σε υδραυλικά buffer για σενάρια κρούσης υψηλής συχνότητας και μείωσης θορύβου.

Περίληψη μίας πρότασης

     Το εξαιρετικά λεπτό πνευματικό συρόμενο τραπέζι υψηλής ακαμψίας της σειράς SOLH διαθέτει 40% χαμηλότερο ύψος αμαξώματος από το MXS, οδηγό υψηλής ακαμψίας σταυροειδούς κυλίνδρου, τοποθέτηση σε διπλή όψη και σταθερότητα μεσαίου φορτίου σε μεγάλη διαδρομή, που χρησιμεύει ως η βασική λύση υψηλού κόστους και απόδοσης για συμπαγή αυτοματισμό χειρός περιορισμένης ταχύτητας και υψηλής συχνότητας.
