Περιστροφικός κύλινδρος πτερυγίων σειράς MSUB | Συμπαγής ταλαντούμενος κύλινδρος υψηλής ακρίβειας

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

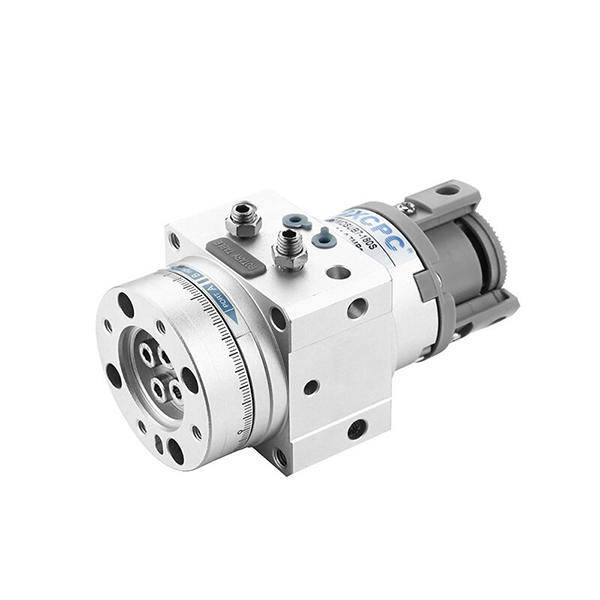

     Η σειρά SOLH MSUB είναι ένας περιστροφικός επιτραπέζιος κύλινδρος με ένα πτερύγιο υψηλής ακρίβειας σχεδιασμένος για εφαρμογές ταλάντωσης ακριβείας ελαφρού φορτίου. Διαθέτει ενσωματωμένη συμπαγή δομή, βελτιστοποιήσιμη γωνία αιώρησης, τοποθέτηση σε πολλές επιφάνειες και εξαιρετικά χαμηλή απόδοση οπισθοδρόμησης. Καλύπτοντας 4 προδιαγραφές μεγέθους (που αντιστοιχούν στην οπή φ10/φ15/φ20/φ30), εφαρμόζεται ευρέως σε σταθμούς περιστροφής χειριστή, τοποθέτησης μικρού ευρετηρίου και ανατροπής τεμαχίου εργασίας, χρησιμεύοντας ως η κύρια λύση αιώρησης υψηλής ακρίβειας για αυτοματοποιημένες γραμμές παραγωγής ακριβείας.

  1.1 Ενσωματωμένη δομή περιστροφικού τραπεζιού & κυλίνδρου

     Ο ενσωματωμένος σχεδιασμός της περιστροφικής πλατφόρμας και του κυλίνδρου οδήγησης εξαλείφει εντελώς το διάκενο της σχέσης με βελτιωμένη συνολική ακαμψία. Το τυπικό μοντέλο επιτυγχάνει εξαιρετικά χαμηλή ανοχή εκκένωσης, ενώ η αναβαθμισμένη έκδοση υψηλής ακρίβειας MSUA προσφέρει ακρίβεια ταλάντωσης πλατφόρμας εντός ≤0,03 mm, εξασφαλίζοντας σταθερή και επαναλαμβανόμενη τοποθέτηση ακριβείας.

 1.2 Σχεδίαση μεμονωμένων πτερυγίων υψηλού φορτίου

     Υιοθετώντας βελτιστοποιημένη δομική διάταξη με ένα πτερύγιο, ο κύλινδρος διαθέτει μικρότερο όγκο και μικρότερο βάρος. Η χωρητικότητα φορτίου του είναι 2~3 φορές υψηλότερη από τους παραδοσιακούς κυλίνδρους της σειράς CRB1 του ίδιου μεγέθους, πραγματοποιώντας ταυτόχρονα σμίκρυνση και απόδοση υψηλής ροπής.

  1.3 Ακριβώς ρυθμιζόμενη γωνία περιστροφής

     • Τυπικό Εγκεφαλικό: 90° / 180° προαιρετικά για διαφορετικές απαιτήσεις περιστροφής.

     • Ανοχή λεπτής προσαρμογής: Η σχεδίαση με ένα πτερύγιο υποστηρίζει λεπτό συντονισμό ±5° και στα δύο άκρα. Ο τύπος διπλού πτερυγίου υποστηρίζει λεπτομέρεια ±2,5°.

     • Ακρίβεια τοποθέτησης: Αυστηρή ανοχή γωνίας ταλάντευσης 90°±10′ / 180°±10′, που πληροί τις απαιτήσεις ευρετηρίασης και ανατροπής υψηλής ακρίβειας.

 1.4 Ευέλικτες επιλογές τοποθέτησης και σωληνώσεων

     • Λειτουργία σωληνώσεων: Προαιρετικές πλευρικές και αξονικές σωληνώσεις. Τα μοντέλα με μαγνητικό διακόπτη υποστηρίζουν μόνο πλευρικές σωληνώσεις για σταθερή λήψη σήματος.

     • Λειτουργία τοποθέτησης: Η δομή φλάντζας πολλαπλών όψεων υποστηρίζει πανκατευθυντική εγκατάσταση, εξοικονομώντας αποτελεσματικά τον εσωτερικό χώρο του εξοπλισμού και προσαρμόζεται σε σενάρια συμπαγούς διάταξης.

  1.5 Χαμηλή διαρροή & μεγάλη διάρκεια ζωής

     Υιοθέτηση προσαρμοσμένης ειδικής δομής στεγανοποίησης για την ελαχιστοποίηση της εσωτερικής και εξωτερικής διαρροής αέρα. Ο τυπικός σχεδιασμός λειτουργίας χωρίς λάδια προσαρμόζεται σε καθαρά περιβάλλοντα παραγωγής και γενικές βιομηχανικές συνθήκες εργασίας, μειώνοντας το κόστος συντήρησης και επεκτείνοντας τη συνεχή διάρκεια ζωής.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

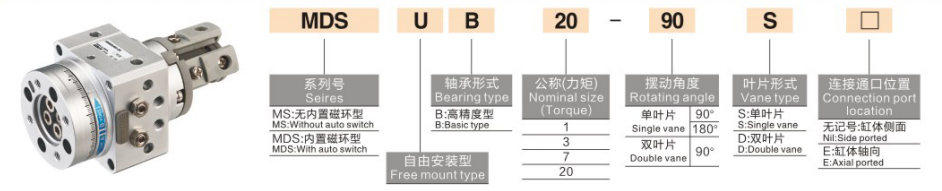

  1. Παραδείγματα τυπικών μοντέλων: MSUB7-180S, MDSUB20-90S

  2. Παραδείγματα τυπικών παραγγελιών

     • Τυπικό μη μαγνητικό μοντέλο: MSUB7-180S (Μέγεθος 7, γωνία αιώρησης 180°, χωρίς μαγνητικό δακτύλιο)

     • Μοντέλο Μαγνητικής Ανάδρασης: MDSUB20-90S (Μέγεθος 20, γωνία αιώρησης 90°, ενσωματωμένος μαγνητικός δακτύλιος για εγκατάσταση διακόπτη)

3. Γενικές τεχνικές παράμετροι (20℃, τυπική κατάσταση)

  3.1 Βασικές προδιαγραφές

     • Λειτουργία: Μονό πτερύγιο διπλής δράσης

     • Υγρό εργασίας: Πεπιεσμένος αέρας (λειτουργία χωρίς λάδι)

     • Θερμοκρασία περιβάλλοντος: 5℃~60℃

     • Εύρος πίεσης εργασίας: Μέγεθος 1: 0,2~0,7MPa; Μέγεθος 3/7: 0,15~0,7MPa; Μέγεθος 20: 0,15~1,0MPa

     • Χρόνος αιώρησης (@0,5 MPa): 0,07~0,3s/90° (ρυθμιζόμενο)

     • Τύπος ρουλεμάν: Ρουλεμάν ολίσθησης υψηλού φορτίου

  3.2 Πίνακας παραμέτρων βασικής απόδοσης

4. Οδηγίες διαμόρφωσης και επιλογής πυρήνα

  4.1 Επιλογή μεγέθους (Με βάση τη ροπή και το φορτίο)

     • Μέγεθος 1 (φ10): Έξοδος ροπής 0,3 N·m, κατάλληλο για σενάρια περιστροφικής κίνησης ακριβείας με πολύ μικρό φορτίο (≤1kg) και υψηλής συχνότητας.

     • Μέγεθος 3 (φ15): Έξοδος ροπής 0,7 N·m, ιδανική για εφαρμογές μικρού ελαφρού φορτίου (1~3kg), όπως η ρομποτική περιστροφή της άρθρωσης του βραχίονα.

     • Μέγεθος 7 (φ20): Έξοδος ροπής 0,9 N·m, που ταιριάζει απόλυτα με τους σταθμούς ευρετηρίασης θέσης και ανατροπής τεμαχίου εργασίας μικρού και μεσαίου φορτίου (3~5kg).

     • Μέγεθος 20 (φ30): Έξοδος υψηλής ροπής 2,9 N·m, που ισχύει για εργασίες μεσαίου βαρέως φορτίου (5~10kg) βαρέως τύπου περιστροφικού εντοπισμού θέσης.

  4.2 Επιλογή γωνίας & ακριβείας

     • Γωνία ταλάντευσης 90°: Σχεδιασμένο για αναστροφή δεξιάς γωνίας και αλλαγή κατεύθυνσης, χρησιμοποιείται ευρέως στη φόρτωση/εκφόρτωση του τεμαχίου εργασίας και στην τοποθέτηση διεύθυνσης 90°.

     • Γωνία ταλάντευσης 180°: Κατάλληλο για περιστροφή μισού κύκλου και ανατροπή του τεμαχίου εργασίας, πραγματοποιώντας αντίστροφη τοποθέτηση 180° και αμφίδρομη μεταγωγή σταθμού.

     • Αναβάθμιση υψηλής ακρίβειας: Επιλέξτε τη σειρά MSUA για εξαιρετικά υψηλές απαιτήσεις ακρίβειας με ακρίβεια ταλάντωσης πλατφόρμας ≤0,03 mm.

  4.3 Διαμόρφωση μαγνητικού διακόπτη

     • MSUB (Μη Μαγνητικό): Βασική οικονομική έκδοση χωρίς μαγνητικό δακτύλιο, οικονομικά αποδοτική για απλή κυκλική κίνηση χωρίς ζήτηση ανάδρασης σήματος.

     • MDSUB (Μαγνητικό): Ενσωματωμένος μαγνητικός δακτύλιος, συμβατός με μαγνητικούς διακόπτες D-T791/D-T792 με αυθαίρετα ρυθμιζόμενες θέσεις ανίχνευσης, που υποστηρίζει αυτοματοποιημένο έλεγχο σύνδεσης σήματος PLC.

5. Τυπικά σενάρια εφαρμογής

     • Ρομποτικά Συστήματα Ακριβείας: Εφαρμόζεται σε περιστροφή μικρών αρθρώσεων ρομπότ και αιώρηση τελικού τελεστή, με ελαφρύ, συμπαγές μέγεθος και υψηλή επαναληψιμότητα τοποθέτησης.

     • Αυτοματοποιημένοι Σταθμοί Ευρετηρίου: Ιδανικό για ευρετηρίαση ακριβείας 90°/180°, εντοπισμό θέσης και τοποθέτηση σταθμού συναρμολόγησης σε βιομηχανίες ηλεκτρονικών και μικρών οικιακών συσκευών.

     • Πτυσσόμενο τεμάχιο εργασίας και διεύθυνση: Ιδανικό για αναστροφή και μετατροπή κατεύθυνσης τεμαχίων εργασίας ελαφρού φορτίου (≤10kg) σε γραμμές μεταφοράς, επιτυγχάνοντας μηδενική οπισθοδρόμηση και ομαλή περιστροφή χαμηλής πρόσκρουσης.

     • Μικρές περιστροφικές πλατφόρμες: Χρησιμοποιείται ευρέως σε μικροπεριστρεφόμενες πλατφόρμες, εκτύπωση ετικετών και περιστροφή σταθμών σήμανσης, με ευέλικτη εγκατάσταση και χαμηλή δυσκολία συντήρησης.

6. Γρήγορη σύγκριση σειράς MSUB εναντίον CRB2 / CRBU2

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή μεγέθους: Υπολογίστε τη ροπή με βάση το βάρος του τεμαχίου εργασίας και την ακτίνα περιστροφής με συντελεστή ασφαλείας ≥2. Επιλέξτε Μέγεθος 1 για φορτίο ≤1kg, Μέγεθος 3 για 1~3kg, Μέγεθος 7 για 3~5kg, Μέγεθος 20 για 5~10kg.

     2. Επιλογή γωνίας: Επιλέξτε γωνία περιστροφής 90° για στροφή και διεύθυνση διεύθυνσης στη δεξιά γωνία. επιλέξτε γωνία περιστροφής 180° για αναστροφή μισού κύκλου και αντίστροφη τοποθέτηση.

     3. Λειτουργική Επιλογή: Επιλέξτε MDSUB με μαγνητικό δακτύλιο για ανάδραση σήματος και σύνδεση PLC. αναβάθμιση σε σειρά MSUA για απαιτήσεις τοποθέτησης εξαιρετικά υψηλής ακρίβειας.

Περίληψη μίας πρότασης

     Ο περιστροφικός κύλινδρος συμπαγούς πτερυγίου σειράς SOLH MSUB διαθέτει ενσωματωμένη σχεδίαση τραπεζιού υψηλής ακρίβειας, ρυθμιζόμενη γωνία αιώρησης και υψηλή χωρητικότητα φορτίου, παρέχοντας περιστροφικές λύσεις ακριβείας χαμηλής οπισθοδρόμησης, υψηλής σταθερότητας και εξοικονόμησης χώρου για αυτοματοποιημένους σταθμούς αναστροφής και ευρετηρίασης ελαφρού φορτίου 10 kg.
