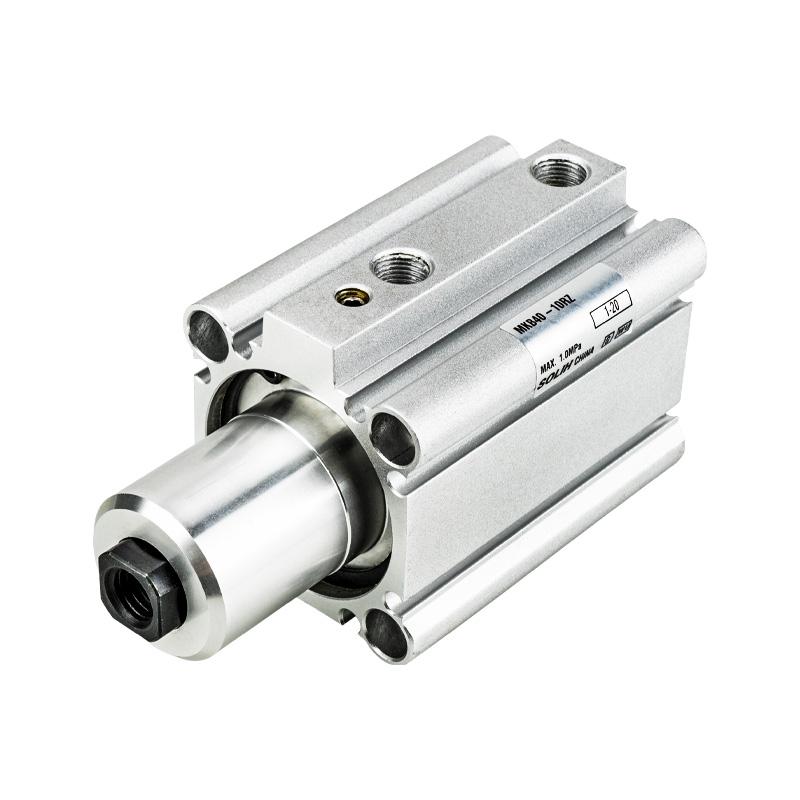

Κύλινδρος περιστροφικού σφιγκτήρα σειράς MK | Πνευματικός κύλινδρος 2-σε-1 περιστροφής 90° & Γραμμικός σφιγκτήρας

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH MK είναι ένας τυπικός περιστροφικός κύλινδρος σφιγκτήρα 2 σε 1 που ενσωματώνει περιστροφή 90° και γραμμική κίνηση σύσφιξης. Καλύπτει μεγέθη οπών από φ12mm έως φ63mm με τυπικές διαδρομές σύσφιξης που κυμαίνονται από 5mm έως 50mm. Με εξαιρετικά συμπαγή εγκατάσταση, 3 φορές αναβαθμισμένη επιτρεπόμενη ροπή αδράνειας, τοποθέτηση μαγνητικού διακόπτη 4 πλευρών και προαιρετική περιστροφή αριστερά/δεξιά, αυτός ο κύλινδρος είναι ιδανικός για αυτοματοποιημένους σταθμούς περιορισμένου χώρου για τοποθέτηση, σύσφιξη και στερέωση τεμαχίου, που χρησιμεύει ως πνευματικό εξάρτημα πυρήνα για τυπικά αυτοματοποιημένα συστήματα στερέωσης.

1. Σύνθετη Περιστροφή & Κίνηση Σύσφιξης

• Ακολουθία εργασίας: Ανάσυρση → 90° περιστροφή αριστερά/δεξιά → επέκταση για σύσφιξη. Αντίστροφη ακολουθία: Ανασηκώστε για να απελευθερώσετε τον σφιγκτήρα → αντίστροφη περιστροφή 90° → επέκταση για επαναφορά.

• Τοποθέτηση υψηλής ακρίβειας: Σταθερή γωνία περιστροφής 90° με ανοχή ±5°, παρέχοντας εξαιρετική απόδοση κατά της περιστροφής και αξιόπιστη επαναλαμβανόμενη ακρίβεια τοποθέτησης.

2. Αναβαθμισμένη ικανότητα υψηλής φόρτισης

• 3Χ Ροπή Υψηλότερης Αδράνειας: Η νέα αναβαθμισμένη σειρά MK τριπλασιάζει την επιτρεπόμενη ροπή αδράνειας, ταιριάζοντας με την απόδοση βαρέως φορτίου της παραδοσιακής σειράς MK2, προσαρμόζοντας τέλεια σε σενάρια λειτουργίας υψηλής ταχύτητας και σύσφιξης τεμαχίου εργασίας μεγάλης αδράνειας.

• Ισχυρή δύναμη σύσφιξης: Το μοντέλο μέγιστης οπής φ63 παρέχει ισχυρή δύναμη σύσφιξης έως και 12,4 kN στα 0,5 MPa, εξασφαλίζοντας σταθερή και σταθερή σύσφιξη για εφαρμογές βαρέως τύπου.

3. Συμπαγές σώμα & εύκαμπτη εγκατάσταση πολλαπλών κατευθύνσεων

• Λεπτή & κοντή δομή: Εξαιρετικά λεπτό σχέδιο αμαξώματος με συνολικό μήκος 3~10 mm μικρότερο από τους συμβατικούς κυλίνδρους MK2, βελτιώνοντας σημαντικά την αξιοποίηση του χώρου για στενές και συμπαγείς διατάξεις εξοπλισμού.

• Τοποθέτηση διακόπτη πολλαπλών πλευρών: Υποστηρίζει εγκατάσταση μαγνητικού διακόπτη 4 πλευρών (φ20/φ25 μόνο για 2 πλευρές). Ο σχεδιασμός του ενσωματωμένου διακόπτη αποφεύγει την εξωτερική έκθεση και παρεμβολές, επιτρέποντας ευέλικτη και τακτοποιημένη διάταξη κυκλώματος.

• Μέθοδος Universal Mounting: Εξοπλισμένο με διαμπερείς οπές και οπές με διπλό σπείρωμα, συμβατό με άμεση σταθερή στερέωση και στερέωση με φλάντζα για την κάλυψη διαφόρων απαιτήσεων συναρμολόγησης.

4. Αξιόπιστη & ανθεκτική απόδοση

• Σταθερό Buffering: Η δομή διπλής δράσης με αμφίπλευρα ελαστικά προστατευτικά μειώνει αποτελεσματικά τις κρούσεις λειτουργίας, τους κραδασμούς και τον θόρυβο λειτουργίας για μακροχρόνια σταθερή κυκλική λειτουργία.

• Λειτουργία χωρίς λάδι: Υιοθετεί επαγγελματική σχεδίαση λίπανσης χωρίς λάδι, κατάλληλη για περιβάλλοντα εργασίας χωρίς σκόνη και καθαρά.

• Τυπική μαγνητική διαμόρφωση: Ενσωματωμένος μαγνητικός δακτύλιος με δεσμευμένες αυλακώσεις τοποθέτησης για μαγνητικούς διακόπτες, βολικό για ανίχνευση θέσης διαδρομής.

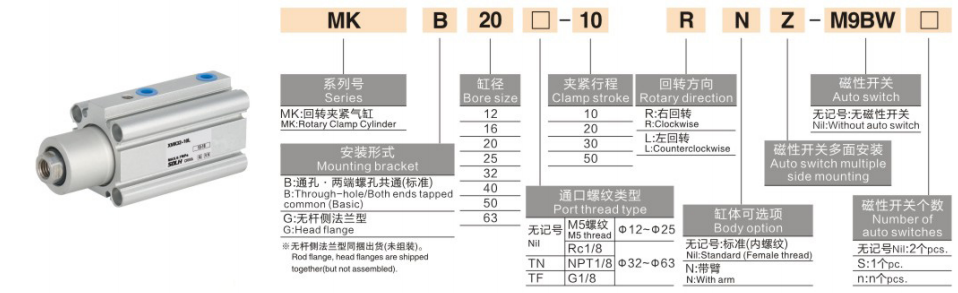

Πλήρεις κανόνες ονομασίας μοντέλου και παραδείγματα παραγγελιών

1.Παραδείγματα τυπικών μοντέλων: MKB20-10RZ, MKB40-20LZ-M9BW

2.Παραδείγματα τυπικής παραγγελίας

• Τυπική δεξιά περιστροφή: MKB25-15RZ (διάτρηση φ25, διαδρομή 15 mm, δεξιόστροφη περιστροφή, χωρίς διακόπτη)

• Αριστερή περιστροφή με διπλούς διακόπτες: MKB32-20LZ-2S (διάτρηση φ32, διαδρομή 20 mm, αριστερόστροφη περιστροφή, διακόπτες διπλής θέσης)

• Τύπος βαρέως τύπου μεγάλης οπής: MKB63-50RZ (διάτρηση φ63, μέγιστη διαδρομή 50 mm, δεξιά περιστροφή για σύσφιξη βαρέων φορτίων)

Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

1. Βασικές προδιαγραφές

• Λειτουργία: Κίνηση σύνθετης διπλής δράσης (περιστροφή 90° + γραμμική σύσφιξη)

• Εύρος πίεσης εργασίας: 0,1~1,0MPa; Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -10℃~70℃ (δεν παγώνει); -10℃~60℃ με εγκατεστημένους μαγνητικούς διακόπτες

• Ταχύτητα λειτουργίας εμβόλου: 50~200mm/s

• Λειτουργία buffer: Διμερές ελαστικό ρυθμιστικό

• Λειτουργία λίπανσης: Λειτουργία χωρίς λάδι (δεν απαιτείται λίπανση)

2. Δεδομένα δύναμης σύσφιξης (Μονάδα: kN @0,5MPa)

3. Επιτρεπόμενη ροπή αδράνειας (Μονάδα: kg·m²)

4. Βάρος προϊόντος (Μονάδα: kg @20mm Stroke)

Τυπικά σενάρια εφαρμογής

• Τοποθέτηση και σύσφιξη τεμαχίου εργασίας: Χρησιμοποιείται ευρέως για εξαρτήματα εργαλειομηχανών, τοποθέτηση συγκόλλησης, στερέωση σφράγισης και σύσφιξη σταθμού συναρμολόγησης. Ο ενσωματωμένος σχεδιασμός περιστροφής και σύσφιξης 2 σε 1 απλοποιεί τη μηχανική δομή και εξοικονομεί χώρο εγκατάστασης.

• Ηλεκτρονική και στερέωση εξαρτημάτων ακριβείας: Τα χαρακτηριστικά χωρίς λάδι και χαμηλής σκόνης ταιριάζουν απόλυτα στη σύσφιξη του δίσκου ημιαγωγών, στην τοποθέτηση του κελύφους του τηλεφώνου και στη στερέωση εξαρτημάτων μικροσκοπικής ακρίβειας, ικανοποιώντας τις απαιτήσεις υψηλής καθαριότητας και υψηλής ακρίβειας.

• Αυτοματοποιημένος περιορισμός μεταφοράς: Ιδανικό για περιορισμό περιστροφικού τραπεζιού, τοποθέτηση μηχανισμού ανατροπής και περιστροφικούς σταθμούς σύσφιξης μικρής διαδρομής, παρέχοντας σταθερή και επαναλαμβανόμενη απόδοση σύνθετης κίνησης.

• Σταθμοί στερέωσης βαρέως τύπου: Εξοπλισμένο με υψηλή δύναμη σύσφιξης και εξαιρετική ικανότητα κατά της παραμόρφωσης, είναι εφαρμόσιμο για σενάρια σύσφιξης βαρέων τεμαχίων εργασίας, στερέωσης καλουπιού και σενάρια τοποθέτησης ακριβείας μεγάλου φορτίου.

Οδηγός γρήγορης επιλογής 3 βημάτων

1. Επιλογή μεγέθους διάτρησης: Επιλέξτε το μέγεθος της οπής σύμφωνα με το πραγματικό φορτίο σύσφιξης. Εξασφαλίστε τη θεωρητική δύναμη σύσφιξης ≥ πραγματικό φορτίο × 1,5 συντελεστή ασφαλείας. δώστε προτεραιότητα φ40 ή μεγαλύτερη οπή για βαριές συνθήκες εργασίας.

2. Επιλογή εγκεφαλικού: Η τυπική διαδρομή σύσφιξης κυμαίνεται από 5 mm έως 50 mm. Επιλέξτε διαδρομή με βάση το πραγματικό ύψος του τεμαχίου εργασίας και κρατήστε περιθώριο 3~5 mm για να αποφύγετε μηχανικές παρεμβολές.

3. Επιλογή διαμόρφωσης

￮ Κατεύθυνση Περιστροφής: Επιλέξτε RZ (δεξιόστροφη περιστροφή δεξιά) ή LZ (αριστερόστροφη περιστροφή αριστερά) για να ταιριάζει με τη διάταξη του σταθμού στην τοποθεσία.

￮ Ανίχνευση θέσης: Επιλέξτε διαμόρφωση διπλού διακόπτη 2S για λήψη σημάτων διπλής θέσης για κατάσταση σύσφιξης και απελευθέρωσης.

Περίληψη μίας πρότασης

     Ο τυπικός περιστροφικός κύλινδρος σφιγκτήρα της σειράς SOLH MK ενσωματώνει λειτουργίες περιστροφής 90° και γραμμικής σύσφιξης, με 3 φορές αναβαθμισμένη ροπή αδράνειας, εξαιρετικά συμπαγές σώμα, τοποθέτηση σε πολλές κατευθύνσεις και ισχυρή ικανότητα σύσφιξης βαρέως φορτίου, που χρησιμεύει ως μια βέλτιστη λύση εξοικονόμησης χώρου και αυτόματης στερέωσης pclamp. σταθμούς.
