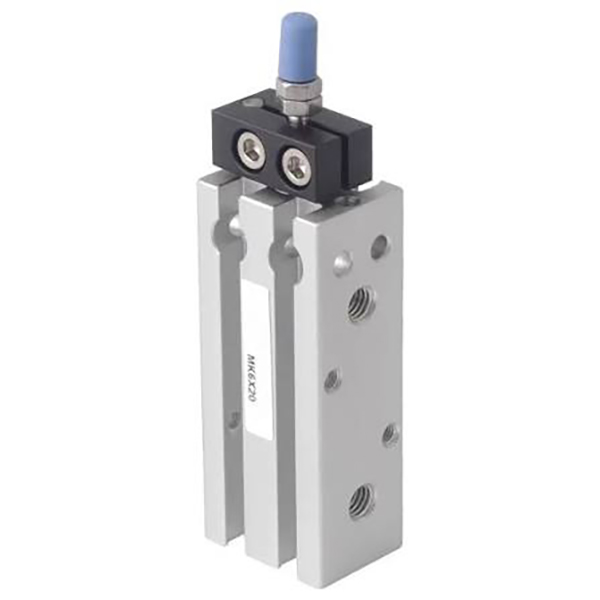

Κύλινδρος πολλαπλής βάσης σειράς MK

Συμπαγής κύλινδρος αντιπεριστροφής πολλαπλής βάσης σειράς MK

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Ο λεπτός κύλινδρος πολλαπλών τοποθετήσεων της σειράς SOLH MK είναι η αναβαθμισμένη έκδοση του κυλίνδρου MD με ενσωματωμένο μηχανισμό κατά της περιστροφής. Το τετράγωνο σώμα υποστηρίζει εγκατάσταση έξι επιφανειών χωρίς επιπλέον βραχίονες. Η δομή κατά της συστροφής περιορίζει την περιστροφή της ράβδου εμβόλου, επιτρέπει την παράλληλη εγκατάσταση πολλαπλών κυλίνδρων, ιδανική για αυτοματισμούς ακριβείας περιορισμένου χώρου με απαιτήσεις γωνιακής τοποθέτησης. Άμεση εναλλαγή με τις σειρές Airtac MD και SMC CQS.

Δομή & Χαρακτηριστικά

     -- Τετράγωνο λεπτό σώμα από αλουμίνιο, ενσωματωμένη υποδοχή οδηγού κατά της περιστροφής.

     -- Σκληρή ανοδιωμένη κάννη, επιχρωμιωμένη ράβδος εμβόλου, ανθεκτική και ελαφριά.

     -- Πλήρεις παραλλαγές: MK (διπλής δράσης), MSK (επέκταση ελατηρίου), MTK (ανάσυρση ελατηρίου), MKD (διπλή ράβδος), MKJ (ρυθμιζόμενη διαδρομή διπλής ράβδου). επίθημα -S για ενσωματωμένο μαγνήτη.

     -- Ακρίβεια κατά της περιστροφής ≤±0,5°, αποφύγετε τη γωνιακή απόκλιση του τεμαχίου εργασίας.

     -- Δυνατότητα τοποθέτησης στις μπροστινές, πίσω, αριστερά, δεξιά, πάνω, κάτω πλευρές. υποστήριξη παράλληλης συναρμολόγησης δίπλα-δίπλα.

     -- Περιμετρικές αυλακώσεις αισθητήρα για εγκατάσταση εύκαμπτου μαγνητικού διακόπτη.

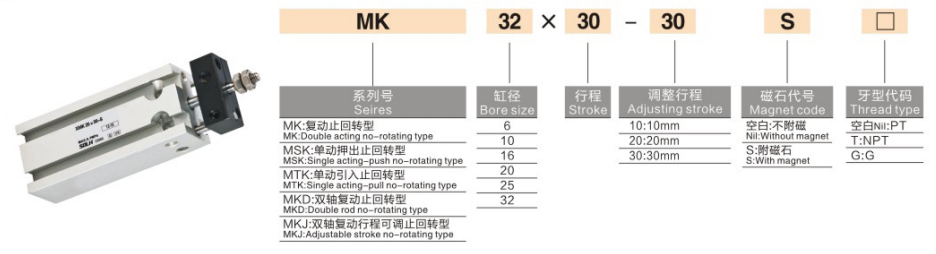

Κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα: MK20-50-S

     -- MK: Κωδικός σειράς; Κ=αντι-περιστροφή; D=διπλό καλάμι; J=ρυθμιζόμενη διαδρομή

     -- 20: Μέγεθος οπής: 6/10/16/20/25/32 mm

     -- 50: Μήκος διαδρομής 5~100mm

     ---S: Ενσωματωμένος μαγνητικός δακτύλιος

Τεχνικές Προδιαγραφές

Θεωρητική ώθηση και έλξη @0,5MPa (Μονή ράβδος, N)

Οδηγός επιλογής

     -- Επιλέξτε οπή με ελάχιστο περιθώριο ασφαλείας 50% για το φορτίο εργασίας.

     -- Προσθέστε περιθώριο 5~10mm στην πρακτική διαδρομή ταξιδιού. μέγιστη τυπική διαδρομή: 100 mm;

     -- Επιλέξτε μοντέλο -S εάν απαιτείται ανίχνευση θέσης. επιλέξτε διπλή ράβδο MKD για κατάσταση πλευρικού φορτίου.

Περίληψη μίας πρότασης

     Συμπαγής κύλινδρος SOLH MK έξι επιφανειών, εξοπλισμένος με ενσωματωμένο μηχανισμό κατά της περιστροφής, κατάλληλος για τοποθέτηση ακριβείας και συμπαγή διάταξη πολλαπλών κυλίνδρων σε εξοπλισμό αυτοματισμού περιορισμένου χώρου.
