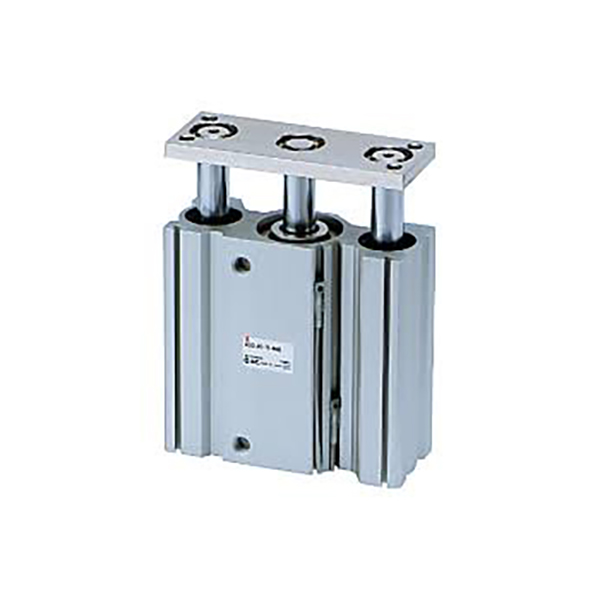

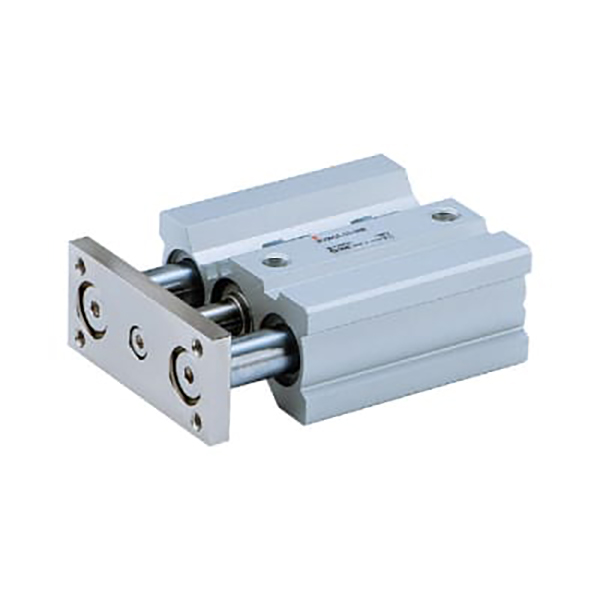

Συμπαγής κύλινδρος ράβδου οδηγού σειράς MGQ

Λεπτός συμπαγής κύλινδρος ράβδου οδηγού σειράς MGQ | Πνευματικός κύλινδρος υψηλής ακαμψίας κατά της περιστροφής

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

     Η σειρά SOLH MGQ είναι ένας λεπτός ενσωματωμένος κύλινδρος ράβδου οδήγησης σχεδιασμένος για σταθμούς αυτοματισμού περιορισμένου χώρου. Υιοθετώντας μια εξαιρετικά λεπτή ενσωματωμένη δομή ράβδου οδήγησης, προσφέρει εξαιρετική αντίσταση πλευρικού φορτίου και απόδοση υψηλής ακρίβειας κατά της περιστροφής. Καλύπτοντας ένα πλήρες εύρος οπών από φ12mm έως φ100mm, η σειρά παρέχει δύο διαμορφώσεις ρουλεμάν πυρήνα: ρουλεμάν ολίσθησης MGQM και ρουλεμάν MGQL. Εφαρμόζεται ευρέως για σενάρια ακριβούς ώθησης, ανύψωσης, ακινητοποίησης τεμαχίου εργασίας και τοποθέτησης που απαιτούν συμπαγή εγκατάσταση, άκαμπτη καθοδήγηση και λειτουργία μηδενικής παραμόρφωσης.

Βασικά δομικά πλεονεκτήματα

• Εξαιρετικά λεπτό ενσωματωμένο σώμα: Οι ράβδοι οδήγησης και το σώμα του κυλίνδρου είναι ενσωματωμένα, μειώνοντας το συνολικό πάχος κατά 50% σε σύγκριση με τους παραδοσιακούς κυλίνδρους ράβδου οδήγησης. Είναι η βέλτιστη επιλογή για εξαιρετικά συμπαγή σχεδιασμό εξοπλισμού και διατάξεις εγκατάστασης περιορισμένου χώρου.

• Δομή υψηλής ακαμψίας διπλού οδηγού: Το συμμετρικό στήριγμα διπλής ράβδου καθοδήγησης ενισχύει σημαντικά την αντίσταση πλευρικού φορτίου, με χωρητικότητα πλευρικού φορτίου μεγαλύτερη από τη διπλάσια από αυτή των συνηθισμένων κυλίνδρων πώματος. Αντιστέκεται αποτελεσματικά στην κάμψη και τη στρέψη, προσαρμόζοντας τις συνθήκες εργασίας σε έκκεντρο φορτίο και κρούση.

• Κορυφαία στην κατηγορία Ακρίβεια κατά της περιστροφής: Ο τύπος ρουλεμάν MGQL επιτυγχάνει εξαιρετικά υψηλή ακρίβεια μη περιστροφής ±0,04°~±0,08° (μεγαλύτερη ακρίβεια με μεγαλύτερη οπή). Ο τύπος ρουλεμάν ολίσθησης MGQM προσφέρει σταθερή ακρίβεια τοποθέτησης ±0,05°~±0,10°, ικανοποιώντας διαφορετικές απαιτήσεις τοποθέτησης ακριβείας.

• Διαμόρφωση διπλού ρουλεμάν για πλήρη σενάρια: Ρουλεμάν ολίσθησης (MGQM) για βαρύ, σκονισμένο και σκληρό περιβάλλον με χαμηλό κόστος. ρουλεμάν (MGQL) για εξαιρετικά ομαλή κίνηση χαμηλής τριβής και ακριβές ποδήλατο υψηλής συχνότητας.

• Τυπική διαμόρφωση Ασφάλιστρο: Ενσωματωμένος μαγνητικός δακτύλιος για συμβατότητα με μαγνητικό διακόπτη, ελαστικοί προσκρουστήρες διπλού άκρου για σταθερή λειτουργία και σχεδιασμός χωρίς συντήρηση χωρίς λάδια, κατάλληλος για καθαρά βιομηχανικά περιβάλλοντα.

• Πλήρεις τυπικές προδιαγραφές: Ολοκληρωμένα μεγέθη οπών από φ12mm έως φ100mm, με τυπική διαδρομή που κυμαίνεται από 25mm έως 250mm, καλύπτοντας τα περισσότερα σενάρια οδήγησης αυτοματισμού μεσαίου και μεγάλου φορτίου.

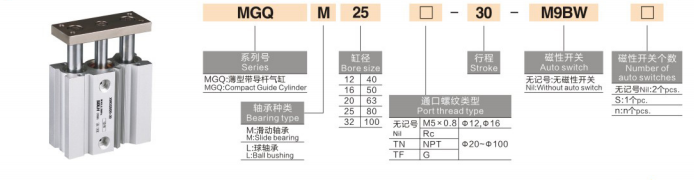

Πλήρεις κανόνες ονομασίας μοντέλου

Παράδειγμα μοντέλου: MGQM32-50-M9BW-XB6

Παραδείγματα αναφοράς τυπικής παραγγελίας

• MGQM25-30: Διάμετρος 25mm, διαδρομή 30mm, τυπικός τύπος ρουλεμάν ολίσθησης

• MGQL40-75-2M9B: Διάμετρος 40mm, διαδρομή 75mm, τύπος ρουλεμάν με διπλούς μαγνητικούς διακόπτες

• MGQM50-100-XB6: 50mm διάμετρος, διαδρομή 100mm, ανθεκτικό σε υψηλή θερμοκρασία μοντέλο ρουλεμάν ολίσθησης

Τυπικές βασικές τεχνικές παράμετροι

(Τυπικές συνθήκες δοκιμής: κανονική θερμοκρασία 20℃, ονομαστική πίεση 0,5MPa)

1. Γενικές Παράμετροι Απόδοσης

• Εύρος πίεσης εργασίας: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Θερμοκρασία περιβάλλοντος: -10℃~60℃ (συμβατικό περιβάλλον χωρίς πάγο); -10℃~150℃ (έκδοση XB6 υψηλής θερμοκρασίας)

• Ταχύτητα λειτουργίας εμβόλου: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 μεγάλη οπή)

• Λειτουργία buffer: Τυπικό ελαστικό buffer διπλού άκρου. προαιρετικό προστατευτικό μαξιλαριού αέρα για συνθήκες εργασίας υψηλής πρόσκρουσης

• Λειτουργία λίπανσης: Λειτουργία χωρίς συντήρηση χωρίς λάδι, κατάλληλο για καθαρά συνεργεία

2. Θεωρητικά δεδομένα ώθησης (@0,5MPa, Μονάδα: N)

3. Δεδομένα βάρους προϊόντος (50 χιλιοστά διαδρομή, μονάδα: kg)

Σύγκριση επιλογής πυρήνων MGQM έναντι MGQL

Μέθοδοι τοποθέτησης & τυπικά σενάρια εφαρμογής

1. Ευέλικτη σχεδίαση πολλαπλών βάσεων

• Άμεση τοποθέτηση στο σώμα: Διατηρημένες οπές βιδών στην επάνω, κάτω και πλαϊνή επιφάνεια για άμεση στερέωση. Τα μοντέλα πάνω από φ32mm διαθέτουν αυλακώσεις διακόπτη 4 όψεων για εγκατάσταση μαγνητικού διακόπτη παντός κατεύθυνσης, επιτρέποντας γρήγορη συναρμολόγηση και συντήρηση.

• Προαιρετική βοηθητική τοποθέτηση: Διατίθενται αξεσουάρ φλάντζας (F) και βραχίονα ποδιού (L), που υποστηρίζουν οριζόντια και κάθετη διάταξη πολλαπλών γωνιών για προσαρμογή σε διάφορα δομικά σχέδια εξοπλισμού.

2. Βασικές Βιομηχανικές Εφαρμογές

• Αυτοματισμός Μεταφορικής Γραμμής: Σταμάτημα τεμαχίου εργασίας, τοποθέτηση παλετών και ανύψωση υλικού. Η ισχυρή αντοχή στην κρούση αποτρέπει τη μετατόπιση του τεμαχίου εργασίας κατά τη μεταφορά και τον περιορισμό υψηλής ταχύτητας.

• 3C Ηλεκτρονική Επεξεργασία Ακριβείας: Εξώθηση ακίδας PCB, τοποθέτηση πτύχωσης ακροδεκτών και ελαφριά μετάφραση του τεμαχίου εργασίας. Η υψηλή ακρίβεια κατά της περιστροφής διασφαλίζει τη συναρμολόγηση με ακρίβεια μηδενικής παραμόρφωσης.

• Μηχανήματα Συσκευασίας: Οδήγηση με διάφραγμα υλικού, εναλλαγή πύλης σιλό και ώθηση υλικού σε μικρές αποστάσεις. Το εξαιρετικά λεπτό σώμα προσαρμόζεται τέλεια στη συμπαγή διάταξη εξοπλισμού συσκευασίας.

• Γενικός Βιομηχανικός Αυτοματισμός: Ανύψωση, εξώθηση μέρους και έκκεντρη οδήγηση φορτίου. αντικαθιστά τους παραδοσιακούς συνδυασμούς χωριστών κυλίνδρων + ράβδων οδήγησης για να απλοποιήσει τη δομή του εξοπλισμού και να μειώσει το κόστος.

Πλήρης σύγκριση σειράς MGQ vs MGP vs MGG

Οδηγός γρήγορης επιλογής τριών βημάτων

1. Επιλογή μεγέθους διάτρησης: Υπολογίστε την απαιτούμενη ώση με βάση το πραγματικό φορτίο. επιλέξτε μέγεθος διάτρησης με θεωρητική ώθηση ≥ πραγματικό φορτίο × 1,5, διατηρώντας 50% περιθώριο ασφαλείας για την αποφυγή υπερφόρτωσης.

2. Επιλογή τύπου ρουλεμάν: Επιλέξτε ρουλεμάν ολίσθησης MGQM για βαρύ φορτίο, σκόνη και έκκεντρες συνθήκες εργασίας. επιλέξτε ρουλεμάν MGQL για τοποθέτηση υψηλής ακρίβειας και κυκλική κίνηση υψηλής συχνότητας.

3. Επιλογή λειτουργικής διαμόρφωσης

￮ Απαίτηση ανίχνευσης θέσης: Εξοπλισμός μαγνητικών διακοπτών M9B/M9BW (διαθέσιμη εγκατάσταση 4 όψεων για οπή ≥32mm)

￮ Περιβάλλον υψηλής θερμοκρασίας: Επιλέξτε την επιλογή -XB6 ανθεκτική σε υψηλή θερμοκρασία (μέγ. 150℃)

￮ Λειτουργία υψηλής πρόσκρουσης: Αναβάθμιση σε προαιρετικό buffer μαξιλαριού αέρα (στάνταρ με ελαστικό buffer)

Περίληψη μίας πρότασης

     Ο εξαιρετικά λεπτός κύλινδρος ράβδου οδήγησης υψηλής ακαμψίας της σειράς SOLH MGQ ενσωματώνει σχεδιασμό εξοικονόμησης χώρου, ισχυρή αντιπλευρική ικανότητα φόρτωσης και εξαιρετικά υψηλή ακρίβεια κατά της περιστροφής, παρέχοντας οικονομικές και υψηλής σταθερότητας λύσεις γραμμικής οδήγησης για συμπαγείς, ακριβείς και βαρέως τύπου σταθμούς ακινητοποίησης, ανύψωσης και ώθησης αυτοματισμού.
