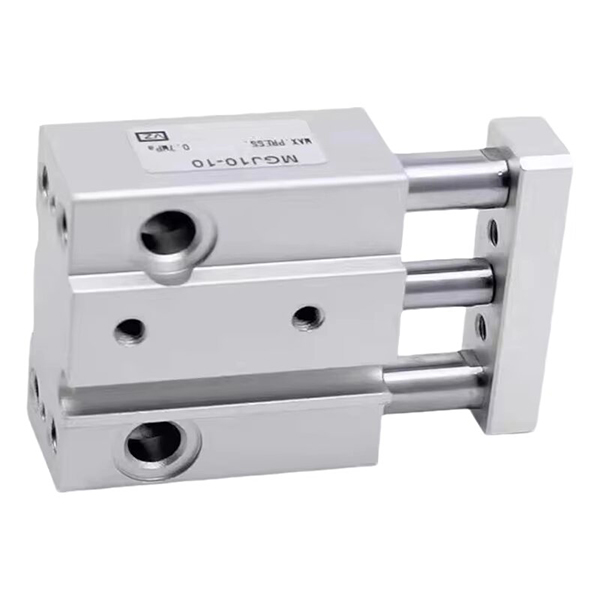

Σειρά MGJ Ultra-Compact Mini Guide Rod Cylinder | Τύπος Anti-Rotation High Precision

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Η σειρά SOLH MGJ είναι ένας εξαιρετικά μικρός, υψηλής ακρίβειας και ελαφρύς κύλινδρος ράβδου οδήγησης, ειδικά σχεδιασμένος για σενάρια μικροαυτοματισμού. Με εξαιρετικά συμπαγή μικροσκοπική δομή, απόδοση αντιστροφής ακριβείας ±0,1°, τοποθέτηση σε διπλή κατεύθυνση και μονόπλευρη κεντρική σχεδίαση σωληνώσεων και καλωδίωσης, αυτή η σειρά καλύπτει μόνο μεγέθη οπών φ6 και φ10 με εξαιρετικά μικρή διαδρομή που κυμαίνεται από 5 mm έως 20 mm. Είναι τέλεια προσαρμοσμένο για εφαρμογές εντοπισμού θέσης μικροφόρτου, περιορισμένου χώρου και υψηλής ακρίβειας σε ηλεκτρονικό εξοπλισμό, ιατρικά όργανα και μηχανήματα ακριβείας, χρησιμεύοντας ως το βασικό εκτελεστικό στοιχείο για μικροσκοπικά αυτοματοποιημένα συστήματα.

Βασική τοποθέτηση & δομικά χαρακτηριστικά

1.Εξαιρετική μινιατούρα & εξαιρετικά συμπαγές μέγεθος

• Εξαιρετικά μικρή κάλυψη προδιαγραφών: Διατίθεται σε μεγέθη εξαιρετικά μικρής οπής φ6mm και φ10mm, με ταιριαστές κοντές διαδρομές 5/10/15mm (φ6) και 5/10/15/20mm (φ10), αποκλειστικά σχεδιασμένες για απαιτήσεις οδήγησης σε μικροδιαδρομές.

• Λεπτό & λεπτό σώμα: Το εξαιρετικά συμπαγές μοντέλο MGJ6 διαθέτει εξαιρετικά λεπτό και στενό μέγεθος σώματος 23+ διαδρομής (μήκος) × 29 χιλιοστά (πλάτος) × 14,5 χιλιοστά (ύψος), καταλαμβάνοντας ελάχιστο χώρο εγκατάστασης και προσαρμόζεται σε εξαιρετικά ενσωματωμένη διάταξη συμπαγούς εξοπλισμού.

2.Απόδοση κατά της περιστροφής υψηλής ακρίβειας

• Equipped with built-in dual guide rods and integrated guide frame structure, the MGJ series achieves excellent anti-deflection capability. Η εξαιρετικά χαμηλή ανοχή περιστροφής φτάνει±0,1°, αποφεύγοντας αποτελεσματικά την απόκλιση θέσης κατά τη σύσφιξη, τη συναρμολόγηση και τη λεπτή ρύθμιση μικροεξαρτημάτων και διασφαλίζοντας σταθερή ακρίβεια τοποθέτησης υψηλής ακρίβειας.

3.Ευέλικτη τοποθέτηση & ΚεντρικήΣχεδιασμός σωληνώσεων

• Υποστήριξη τοποθέτησης διπλής κατεύθυνσης: Τόσο η κάτω όσο και η πίσω επιφάνεια προορίζονται για σταθερή εγκατάσταση, υποστηρίζοντας διάταξη πολλαπλών γωνιών σε στενούς και περιορισμένους χώρους με ισχυρή προσαρμοστικότητα στη σκηνή.

• Μονόπλευρη Κεντρική Σωληνώσεις & Καλωδιώσεις: Οι σωλήνες αέρα και οι γραμμές μαγνητικού διακόπτη διατάσσονται σε μία πλευρά ομοιόμορφα, πραγματοποιώντας τακτοποιημένη και τυποποιημένη καλωδίωση κατά τη διάρκεια της πυκνής διάταξης πολυκύλινδρων, απλοποιώντας την επιτόπια εγκατάσταση και μετέπειτα συντήρηση.

• Εγκατάσταση διπλού διακόπτη για εξαιρετικά βραχεία διαδρομή: Ακόμη και η ελάχιστη διαδρομή 5 mm μπορεί να εξοπλιστεί με δύο μαγνητικούς διακόπτες, πραγματοποιώντας ολοκληρωμένη ανίχνευση θέσης και των δύο άκρων διαδρομής χωρίς νεκρή γωνία.

4.Ελαφριά και ανθεκτική κυκλική λειτουργία

• Εξαιρετικά ελαφρύ σωματικό βάρος: Εξαιρετικά χαμηλό συνολικό βάρος — το MGJ6-5 είναι μόνο 27,3 g και το μέγιστο specs MGJ10-20 είναι μόνο 63,2 g, το οποίο μειώνει σημαντικά το φορτίο του εξοπλισμού και είναι κατάλληλο για ελαφρούς μικροαυτοματοποιημένους μηχανισμούς.

• Λειτουργία χωρίς συντήρηση & σταθερή: Υιοθετώντας σχεδιασμό λίπανσης χωρίς λάδια με ελαστικούς προσκρουστήρες διπλού άκρου, υποστηρίζει μακροχρόνια κυκλική κίνηση ελαφρού φορτίου υψηλής συχνότητας, με χαμηλό θόρυβο, σταθερή λειτουργία και μεγάλη διάρκεια ζωής.

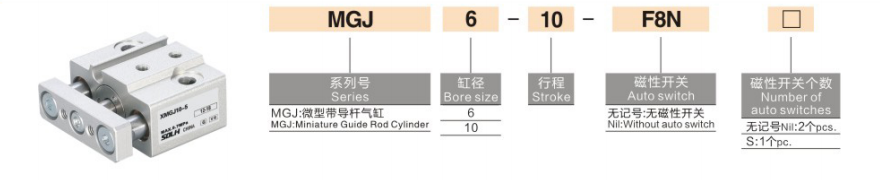

Πλήρης κανόνας κωδικοποίησης μοντέλου

Παραδείγματα μοντέλων: MGJ6-10-F8N | MGJ10-15S

Παραδείγματα αναφοράς τυπικής παραγγελίας

• MGJ6-5: οπή φ6, διαδρομή 5mm, τυπικός τύπος χωρίς μαγνητικό διακόπτη

• MGJ10-15-2S: οπή φ10, διαδρομή 15 mm, εξοπλισμένη με 2 μαγνητικούς διακόπτες για ανίχνευση θέσης διπλού άκρου

• MGJ6-10-F8N: οπή φ6, διαδρομή 10 mm, ταιριάζει με μαγνητικό διακόπτη D-F8N

Βασικές τεχνικές προδιαγραφές (20℃, 0,5MPa Τυπική κατάσταση)

1. Βασικές Γενικές Προδιαγραφές

• Λειτουργία: Παλινδρομική κίνηση διπλής ενέργειας

• Εύρος πίεσης εργασίας: 0,15~0,7MPa; Πίεση απόδειξης: 1,05 MPa

• Θερμοκρασία περιβάλλοντος: -10℃~60℃ (περιβάλλον εργασίας χωρίς πάγο)

• Ταχύτητα λειτουργίας εμβόλου: 50~500mm/s

• Λειτουργία buffer: Λαστιχένιο ρυθμιστικό διπλού άκρου για σταθερή απορρόφηση κραδασμών

• Λειτουργία λίπανσης: Λειτουργία χωρίς λάδια χωρίς συντήρηση

2.Θεωρητική ώθηση εξόδου (@0,5MPa)

3.Προδιαγραφές βάρους προϊόντος (g)

Τυπικά σενάρια βιομηχανικής εφαρμογής

• Ηλεκτρονικός Εξοπλισμός Ακριβείας: Μικροσύσφιξη εξαρτημάτων κινητού τηλεφώνου και κάμερας, ώθηση μικροσκοπικής πλακέτας PCB, τοποθέτηση πτύχωσης ακροδεκτών και συναρμολόγηση ακριβείας μικρο-μονάδας.

• Ιατρικά όργανα: Μινιατούρα εναλλαγή βαλβίδων, ανύψωση και κατέβασμα βελόνας δειγματοληψίας και ακριβής οδήγηση ελάχιστα επεμβατικού ιατρικού εξοπλισμού, που πληρούν τις απαιτήσεις καθαρής και σταθερής λειτουργίας ιατρικής ποιότητας.

• Μηχανήματα & Οπτικά Ακριβείας: Τοποθέτηση συναρμολόγησης μικροεξαρτημάτων, λεπτή ρύθμιση οπτικού φακού, βαθμονόμηση μικρο-μετατόπισης ανιχνευτή ανίχνευσης και μηχανισμοί μικρορύθμισης υψηλής ακρίβειας.

• Βιομηχανία Ημιαγωγών: Μικρο-μετάφραση μικροσκοπικών γκοφρετών, ανύψωση και τοποθέτηση σε μινιατούρα τζινγκ και εκτελεστική δράση ελαφρού φορτίου σε εργαστήρια καθαρών ημιαγωγών χωρίς σκόνη.

Σύγκριση πυρήνων σειράς MGJ εναντίον σειράς MGP (Mini vs Standard)

Οδηγός γρήγορης επιλογής

1. Επιλογή μεγέθους διάτρησης: Επιλέξτε φ6mm για φορτίο εργασίας ≤10N; επιλέξτε φ10mm για φορτίο εργασίας ≤30N, αντιστοιχίστε με συντελεστή ασφαλείας ≥2 για σταθερή λειτουργία.

2. Επιλογή προδιαγραφής εγκεφαλικού επεισοδίου: Επιλέξτε εξαιρετικά σύντομη διαδρομή 5/10/15/20 mm σύμφωνα με τις πραγματικές απαιτήσεις οδήγησης μικρο-μετατόπισης.

3. Διαμόρφωση μαγνητικού διακόπτη: Επιλέξτε 2S για ανίχνευση θέσης διπλού άκρου. επιλέξτε ένα S για ανάδραση σήματος ενός άκρου. χωρίς σήμανση για βασικό μοντέλο χωρίς διακόπτη.

Περίληψη μίας πρότασης

     Ο εξαιρετικά συμπαγής μίνι κύλινδρος ράβδου οδηγού της σειράς SOLH MGJ διαθέτει μικρό μέγεθος, ±0,1° υψηλή ακρίβεια κατά της περιστροφής, ελαφριά λειτουργία χωρίς λάδια και ευέλικτη τοποθέτηση, που είναι ο βέλτιστος μικροπνευματικός ενεργοποιητής υψηλής ακρίβειας για μικροσκοπικούς αυτοματισμούς περιορισμένου χώρου, ιατρικό και ηλεκτρονικό εξοπλισμό.
