Επιτραπέζιο κύλινδρο οδηγού σειράς MGF | Πνευματικός κύλινδρος χαμηλού προφίλ υψηλής κατά της παραμόρφωσης

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

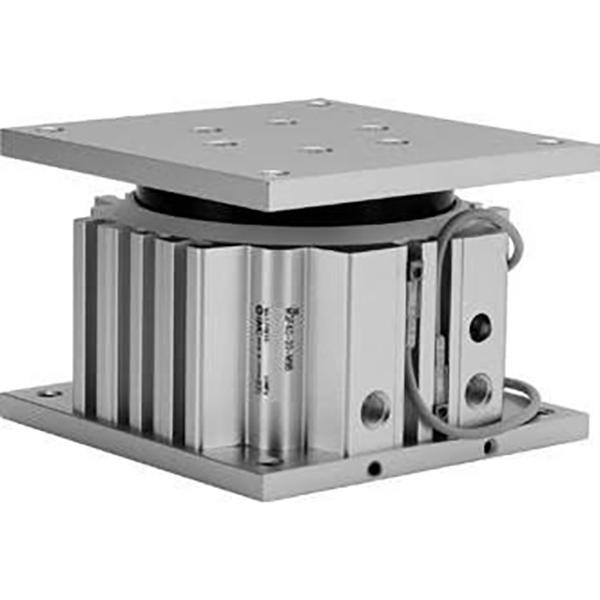

     Η σειρά SOLH MGF είναι ένας κύλινδρος τραπεζιού-οδηγού χαμηλού προφίλ που χαρακτηρίζεται από μια μεγάλη ομόκεντρη δομή χιτωνίου οδηγού και ομοιόμορφη ικανότητα φόρτωσης κατά της παραμόρφωσης 360°. Καλύπτοντας μεγέθη οπών φ40mm, φ63mm και φ100mm με τυπικές μικρές διαδρομές που κυμαίνονται από 30mm έως 100mm, αυτός ο κύλινδρος υιοθετεί έναν εξαιρετικά λεπτό σχεδιασμό χαμηλού ύψους και υποστηρίζει τοποθέτηση διπλής κατεύθυνσης πάνω και κάτω. Παρέχει εξαιρετική απόδοση κατά του εκκεντρικού φορτίου και ικανότητα αντιπεριστροφής υψηλής ακρίβειας, ιδανική για συνθήκες εργασίας βραχείας διαδρομής μεγάλου φορτίου, όπως ανύψωση αντικειμένων εργασίας, ακριβής τοποθέτηση, περιστροφή σταθμού και ώθηση βαρέως τύπου, χρησιμεύοντας ως η προτιμώμενη πνευματική λύση για συμπαγή αυτοματοποιημένο εξοπλισμό.

Βασικά δομικά πλεονεκτήματα

• Εξαιρετικά χαμηλό προφίλ & ελάχιστο ύψος: Το συνολικό ύψος εγκατάστασης είναι 15–20% χαμηλότερο από τη σειρά MGQ, επιτυγχάνοντας ένα εξαιρετικά λεπτό σώμα που ταιριάζει σε εξαιρετικά συμπαγή διάταξη εξοπλισμού. Η αντικατάσταση της παραδοσιακής δομής διπλής ράβδου οδήγησης με ένα ομόκεντρο χιτώνιο οδηγού μεγάλης διαμέτρου μειώνει το συνολικό βάρος κατά περίπου 15% και παρέχει σταθερή πανκατευθυντική απόδοση κατά της παραμόρφωσης 360° χωρίς ευαισθησία κατεύθυνσης.

• Ισχυρό αντι-έκκεντρο φορτίο & υψηλή ακαμψία: Το ενσωματωμένο μεγάλο χιτώνιο οδηγού και η ενσωματωμένη δομή πείρου κατά της περιστροφής προσδίδουν στον κύλινδρο εξαιρετικά μεγάλη επιτρεπόμενη ροπή, που φτάνει έως και τα 409 N·m για το μοντέλο φ100 mm. Αντέχει σταθερά έκκεντρα φορτία από οποιαδήποτε κατεύθυνση 360° χωρίς παραμόρφωση ή εμπλοκή. Η ακρίβεια κατά της περιστροφής υψηλής ακρίβειας εξασφαλίζει σταθερή επαναλαμβανόμενη τοποθέτηση: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Ευέλικτη διάταξη τοποθέτησης και σωληνώσεων: Υιοθετεί καινοτόμο σχεδιασμό αμφίδρομης τοποθέτησης πάνω και κάτω, επιτρέποντας τη σταθερή εγκατάσταση τόσο στην επάνω όσο και στην κάτω επιφάνεια να προσαρμόζεται σε οριζόντια ανύψωση, κατακόρυφη πίεση και σενάρια εργασίας πολλαπλών κατευθύνσεων. Εξοπλισμένοι με σχεδιασμό τεσσάρων πλευρών θυρίδων T (τρεις διαθέσιμες πλευρές εξαιρουμένης της επιφάνειας σωληνώσεων), μπορούν να εγκατασταθούν μαγνητικοί διακόπτες σε τέσσερις πλευρές για ευέλικτη ανίχνευση διαδρομής πολλαπλών θέσεων.

• Σχεδίαση με αντοχή και χαμηλή συντήρηση: Η παλινδρομική δομή διπλής δράσης με ελαστικούς προσκρουστήρες διπλού άκρου μειώνει αποτελεσματικά την επίδραση κίνησης και τον θόρυβο λειτουργίας, επεκτείνοντας τη διάρκεια ζωής του κυλίνδρου και του περιφερειακού εξοπλισμού. Ο σχεδιασμός χωρίς συντήρηση, χωρίς λάδια, υποστηρίζει τη λειτουργία σε καθαρά περιβάλλοντα και μειώνει σημαντικά το καθημερινό κόστος συντήρησης.

Πλήρεις κανόνες ονομασίας μοντέλου

Παραδείγματα μοντέλων: MGF63-50-M9BW | 10-MGF40-30-Y59B

Παραδείγματα αναφοράς τυπικής παραγγελίας

• MGF40-30: Διάμετρος 40mm, διαδρομή 30mm, τυπικός τύπος χωρίς μαγνητικό διακόπτη

• MGF63-75-2S: Διάμετρος 63mm, διαδρομή 75mm, διπλοί μαγνητικόι διακόπτες για ανίχνευση διπλής θέσης

• 10-MGF100-100-Y59B: οπή 100 mm, διαδρομή 100 mm, καθαρή σειρά χαμηλής σκόνης με μαγνητικό διακόπτη Y59B

Τυπικές βασικές τεχνικές παράμετροι

(Τυπικές συνθήκες δοκιμής: κανονική θερμοκρασία 20℃, ονομαστική πίεση 0,5MPa)

1. Γενικές προδιαγραφές απόδοσης

• Λειτουργία: Παλινδρομική κίνηση διπλής ενέργειας

• Εύρος πίεσης εργασίας: 0,1~1,0MPa; Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -10℃~60℃ (περιβάλλον χωρίς πάγο)

• Ταχύτητα λειτουργίας εμβόλου: 50~500mm/s

• Λειτουργία buffer: Λαστιχένιο buffer διπλού άκρου για μείωση των κραδασμών και εξάλειψη του θορύβου

• Λειτουργία λίπανσης: Λειτουργία χωρίς συντήρηση χωρίς λάδια, συμβατή με καθαρά συνεργεία

2. Θεωρητικά δεδομένα ώθησης (Μονάδα: N)

3. Δεδομένα επιτρεπόμενης ροπής (100 mm/s, Μονάδα: N·m)

4. Δεδομένα βάρους προϊόντος (50 χιλιοστά διαδρομή, μονάδα: kg)

Τυπικά σενάρια εφαρμογής

• Σταθμοί Ανύψωσης & Τοποθέτησης: Ιδανικό για ανύψωση κομματιού προς κατεργασία γραμμής παραγωγής, τοποθέτηση παλετών και εκτόξευση στροφέα. Η δομή οδηγού υψηλής ακαμψίας εξασφαλίζει σταθερή λειτουργία κάτω από συνθήκες βαρέως φορτίου μικρής διαδρομής χωρίς απόκλιση θέσης.

• Στροφή Σταθμού & Εναλλαγή Κατεύθυνσης: Κατάλληλο για περιστροφή της πλάκας δείκτη, αναστροφή τεμαχίου κατά 90° και αυτοματοποιημένες διαδικασίες αλλαγής κατεύθυνσης. Η εξαιρετικά υψηλή ακρίβεια κατά της περιστροφής εγγυάται σταθερή μηχανική κατεργασία και ακρίβεια συναρμολόγησης.

• Μετάφραση βαρέων καθηκόντων μικρής απόστασης: Ιδανικό για ώθηση/τράβηγμα βαρέως φορτίου μικρής διαδρομής και οδήγηση έκκεντρου φορτίου αυθαίρετης κατεύθυνσης 360°. Η ομοιόμορφη πανκατευθυντική ικανότητα κατά της παραμόρφωσης επιλύει τον κατευθυντικό περιορισμό των παραδοσιακών κυλίνδρων διπλής ράβδου οδήγησης.

• Αυτοματοποιημένος Εξοπλισμός Υψηλής Καθαριότητας: Ο σχεδιασμός χωρίς λάδια και χαμηλής σκόνης προσαρμόζεται σε αυστηρά περιβάλλοντα εργασίας ημιαγωγών, ηλεκτρονικών 3C και ιατρικού εξοπλισμού, πληρώντας τα πρότυπα παραγωγής καθαρού εργαστηρίου με χαμηλές απαιτήσεις συντήρησης.

Σύγκριση βασικών διαφορών MGF έναντι MGQ

Οδηγός γρήγορης επιλογής τριών βημάτων

1. Επιλογή μεγέθους διάτρησης: Επιλέξτε την κατάλληλη οπή με βάση το πραγματικό φορτίο εργασίας. Εξασφαλίστε θεωρητική ώθηση ≥ πραγματικό φορτίο × 1,5. Δώστε προτεραιότητα σε μεγαλύτερα μεγέθη οπών για συνθήκες εργασίας με έκκεντρο φορτίο για να βελτιώσετε τη σταθερότητα και την απόδοση κατά της παραμόρφωσης.

2. Επιλογή εγκεφαλικού: Οι τυπικές επιλογές διαδρομής είναι 30mm, 50mm, 75mm και 100mm. Προτιμήστε τη σειρά MGF για όλες τις εφαρμογές μικρής διαδρομής (≤100 mm) που απαιτούν χαμηλό προφίλ και υψηλή αντιεκκεντρική ικανότητα.

3. Επιλογή διαμόρφωσης

￮ Ανίχνευση διαδρομής διπλής θέσης: Επιλέξτε τη διαμόρφωση διπλού μαγνητικού διακόπτη 2S για ακριβή παρακολούθηση εντοπισμού θέσης από άκρο σε άκρο.

￮ Περιβάλλον υψηλής καθαριότητας: Επιλέξτε τη σειρά 10 προθεμάτων καθαρής χαμηλής σκόνης για προσαρμογή σε σενάρια ημιαγωγών, ιατρικού και ηλεκτρονικού εξοπλισμού ακριβείας.

Περίληψη μίας πρότασης

     Ο κύλινδρος επιτραπέζιου οδηγού χαμηλού προφίλ της σειράς SOLH MGF διαθέτει εξαιρετικά λεπτό ύψος εγκατάστασης, ομοιόμορφη ικανότητα αντιεκτροπής 360°, μεγάλη επιτρεπόμενη ροπή και ευελιξία αμφίδρομης τοποθέτησης, χρησιμεύοντας ως η βέλτιστη πνευματική λύση βαρέως φορτίου μικρής διαδρομής για συμπαγή εξοπλισμό αυτοματισμού ακριβείας.
