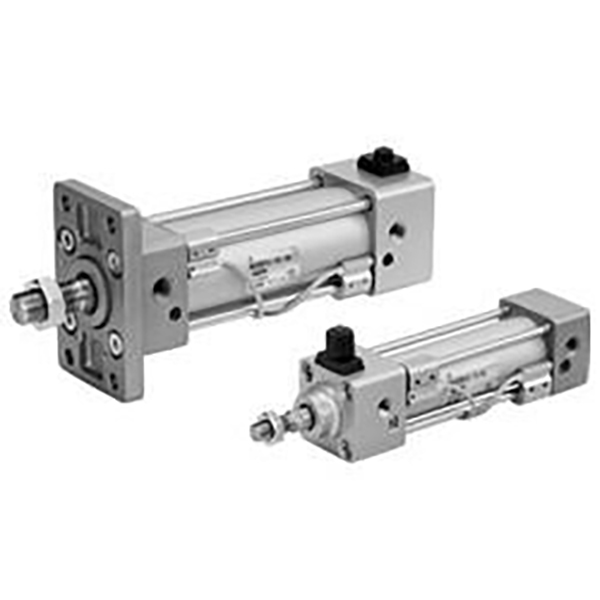

Τυπικός κύλινδρος ελαφριάς ράβδου της σειράς MBB

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Ελαφρύς τυπικός κύλινδρος της σειράς MBB της SOLH (σειρά MB-Z), αναβαθμισμένος διάδοχος της παραδοσιακής σειράς MB με μείωση βάρους 10%. Εξοπλισμένο με τετράγωνα ακραία καπάκια, ρυθμιζόμενα μαξιλάρια αέρα διπλού άκρου και άφθονες επιλογές τοποθέτησης. Χρησιμοποιείται ευρέως σε εξοπλισμό γενικού αυτοματισμού με συνθήκες μέσης ταχύτητας, υψηλής συχνότητας και μεσαίου φορτίου. Οι διαστάσεις εγκατάστασης συμμορφώνονται με το πρότυπο ISO 15552, εναλλάξιμες με κυλίνδρους ράβδου ανταγωνιστικής μάρκας.

Βασική Δομή & Χαρακτηριστικά

   1. Δομή: Στρογγυλή κάννη αλουμινίου, εσωτερικές ράβδοι σύνδεσης, τετράγωνα άκρα καπάκια, ρυθμιζόμενο μαξιλάρι αέρα και στα δύο άκρα, υψηλή δομική ακαμψία.

   2. Υλικό: Σκληρή κάννη από ανοδιωμένο αλουμίνιο, χυτά καπάκια υψηλής αντοχής, σκληρή επιχρωμιωμένη ράβδος εμβόλου, ράβδοι σύνδεσης υψηλής αντοχής, ανθεκτική στη φθορά και μεγάλη διάρκεια ζωής.

   3. Παραλλαγές λειτουργίας

     -- MBB: Μονή ράβδος διπλής δράσης (χωρίς ενσωματωμένο μαγνήτη)

     -- MDBB: Μονή ράβδος διπλής ενέργειας (ενσωματωμένος μαγνητικός δακτύλιος για αυτόματο διακόπτη)

     -- MBW/MDBW: Διπλή ράβδος διπλής δράσης, εξαιρετική απόδοση κατά της στρέψης

   4. Μαξιλάρι: Ανεξάρτητα ρυθμιζόμενο μαξιλάρι αέρα και στα δύο άκρα, μειώνει αποτελεσματικά την πρόσκρουση του τερματικού, τους κραδασμούς και τον θόρυβο.

   5. Εγκατάσταση αισθητήρα: Προκατεργασμένες αυλακώσεις για μαγνητικούς αυτόματους διακόπτες M9B/A93/M9BW για την ανίχνευση της θέσης του εμβόλου.

   6. Ελαφριά αναβάθμιση: Βελτιστοποιημένη γεωμετρία τελικού καλύμματος, 10% ελαφρύτερο από το παλιό μοντέλο MB, ευκολότερη συναρμολόγηση και μεταφορά.

   7. Τυπική συμβατότητα: Πρότυπο τοποθέτησης ISO 15552, άμεση εναλλαξιμότητα μεταξύ των σημάτων.

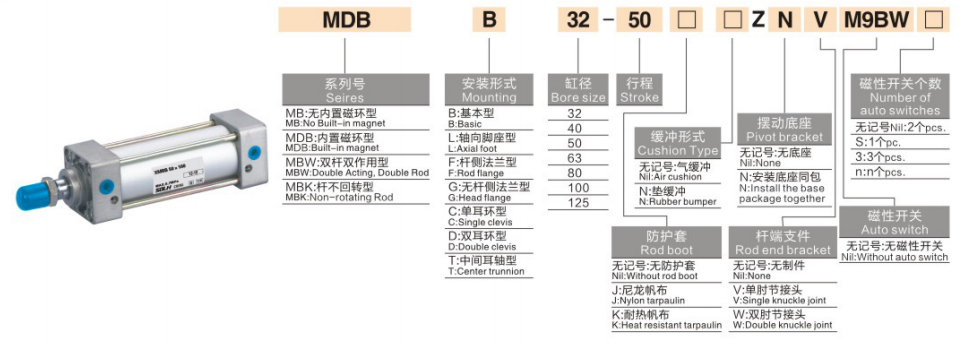

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου:MDBB40-100Z-M9BW

   2. Παραδείγματα τυπικών παραγγελιών

     -- MBB50-200Z: Bore50, stroke200, ελαφρύ βασικό μοντέλο χωρίς μαγνήτη

     -- MDBB63-150Z-LB: Bore63, stroke150, ενσωματωμένος μαγνήτης, βάση στήριξης ποδιών

     -- MDBB80-300Z-FA: Bore80, stroke300, πλάγια φλάντζα ράβδου

Βασικές Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,5 MPa (Μονή ράβδος, Μονάδα: N)

 1. Double Acting MBB / MDBB

Τύποι τοποθέτησης & παράγωγα μοντέλα

   1. Επιλογές τοποθέτησης

     -- B Βασικός τύπος: Άμεση τοποθέτηση μέσω ακραίου πώματος μέσω οπών

     -- LB Foot Mount: Σταθερή οριζόντια εγκατάσταση για βαρύ φορτίο

     -- Φλάντζα FA/FB: Φλάντζα στην πλευρά της ράβδου / στην πλευρά της κεφαλής για κάθετη τοποθέτηση

     -- C/D Clevis: Μονές/διπλές λαβές για αρθρωτή αιωρούμενη κίνηση

     -- T Trunnion: Βάση μεσαίου κορμού για μηχανισμό αναστροφής

   2. Κύρια Παράγωγη Σειρά

     -- MBB/MDBB/MBW: Τυπική μονή ράβδος μη μαγνήτης/μαγνήτης & κύλινδρος διπλής ράβδου

     -- MBK/MDBK: Μη περιστρεφόμενος κύλινδρος ράβδου για αποφυγή συστροφής ράβδου εμβόλου

     -- -XB6 Τύπος υψηλής θερμοκρασίας: Εύρος εργασίας -20~+150℃

     -- -XC6 ράβδος εμβόλου από ανοξείδωτο χάλυβα: Για ήπιο διαβρωτικό και υγρό περιβάλλον

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση από το πραγματικό φορτίο, δεσμεύστε ≥50% περιθώριο ασφαλείας. Δώστε προτεραιότητα στο MBB για γενικό αυτοματισμό μέσης ταχύτητας μεσαίου φορτίου.

   2. Επιβεβαίωση εγκεφαλικού επεισοδίου: Προσθέστε περιθώριο ασφαλείας 10~20 mm στην αποτελεσματική διαδρομή. Μέγιστη τυπική διαδρομή 1000 mm, προσαρμοσμένη έως 1500 mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Ανίχνευση θέσης: Επιλέξτε μοντέλο ενσωματωμένου μαγνήτη MDBB, αντιστοιχίστε τους αυτόματους διακόπτες M9B/A93.

     -- Τοποθέτηση: Στήριγμα ποδιού LB για οριζόντιο βαρύ φορτίο. Προτιμάται η φλάντζα FA για κάθετη τοποθέτηση.

     -- Ειδικές συνθήκες: Επιλέξτε -XB6 για υψηλή θερμοκρασία, -XC6 ανοξείδωτη ράβδο για διαβρωτικό περιβάλλον.

Περίληψη μίας πρότασης

     Ο τυπικός κύλινδρος ελαφριάς ράβδου SOLH MBB συμμορφώνεται με το ISO15552, εξοπλισμένος με ρυθμιζόμενο μαξιλάρι αέρα και πολλαπλές μεθόδους τοποθέτησης, ιδανικός γραμμικός ενεργοποιητής γενικής χρήσης για γραμμές παραγωγής αυτοματισμού μεσαίου φορτίου υψηλής συχνότητας.
