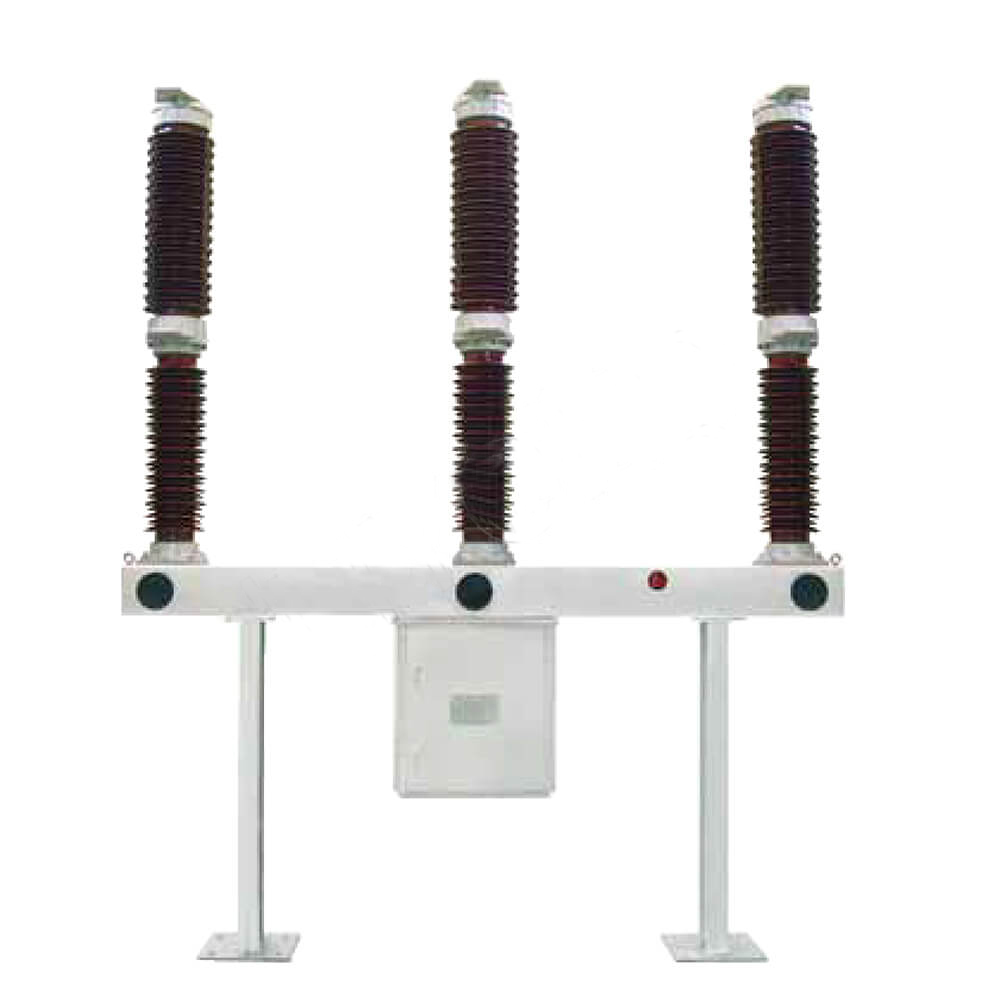

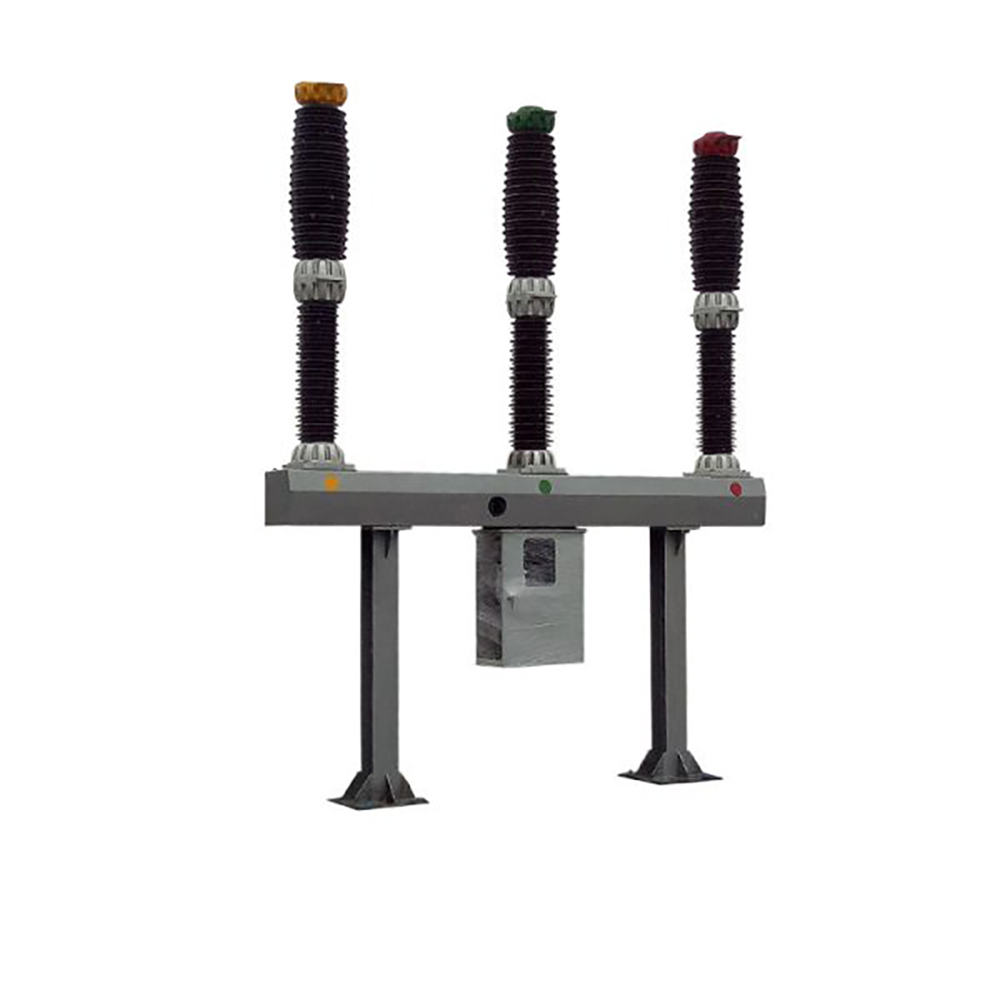

LW36-126 110KV 126KV Εξωτερική διακόπτη SF6

LW36-126 110KV 126KV Εξωτερική διακόπτη SF6

Το LW36-126/145 είναι μια συνδυασμένη συσκευή που περιλαμβάνει ένα διακόπτη κυκλώματος SF6 ζωντανής δεξαμενής με τεχνολογία εξαφάνισης τόξου αυτο-φωτός. Οι διακόπτες κυκλώματος είναι διαθέσιμοι για ένα ή τρεις λειτουργίες πόλων, χρησιμοποιείται για να σπάσει το ονομαστικό ρεύμα, το ρεύμα σφάλματος ή να αλλάξει ηλεκτρικές γραμμές και έτσι να συνειδητοποιεί τον έλεγχο και την προστασία του συστήματος ηλεκτρικής ενέργειας. Είναι ικανή για τακτική λειτουργία και επίσης μπορεί να χρησιμοποιηθεί ως διακόπτης κυκλώματος σύνδεσης. Ο νέος μηχανισμός λειτουργίας της άνοιξης εξασφαλίζει υψηλή αξιοπιστία και ασφάλεια.

Ο LW36-126/3150-40 αυτο-ενεργοποιημένος διακόπτης υψηλής τάσης SF6 είναι ένας διακόπτης υπαίθριου κυκλώματος που έχει σχεδιαστεί για συστήματα AC υψηλής τάσης. Είναι ιδανικό για χρήση σε ηλεκτρικά πλέγματα με μέγιστη τάση 145kV και ονομαστική συχνότητα 50Hz. Αυτός ο διακόπτης κυκλώματος χρησιμοποιείται για να διακόψει την ονομαστική ρεύματα, τα ρεύματα σφάλματος ή για την αλλαγή κυκλωμάτων, παρέχοντας βασικό έλεγχο και προστασία για συστήματα ενέργειας. Είναι επίσης κατάλληλο για χρήση ως διακόπτης σύνδεσης σε διασυνδέσεις δικτύου.

Αυτό το προϊόν χρησιμοποιεί το αέριο SF6 τόσο ως τόξο όσο και ως μονωτικό μέσο. Είναι εξοπλισμένο με την τελευταία τεχνολογία πυροδότησης τόξου και διαθέτει έναν νέο μηχανισμό που λειτουργεί με ελατήριο. Το LW36-126/3150-40 προσφέρει μεγάλη ηλεκτρική ζωή, χαμηλή προσπάθεια λειτουργίας, χαμηλό θόρυβο και υψηλή αξιοπιστία, καθιστώντας την πιο αξιόπιστη επιλογή για περιοχές υψηλού υψομέτρου ή συστήματα ισχύος 132KV. Μπορεί επίσης να αντικαταστήσει τα εισαγόμενα προϊόντα του ίδιου τύπου.

Δομικά χαρακτηριστικά

Ο διακόπτης του κυκλώματος υιοθετεί μια τριφασική δομή από την στήλη πορσελάνης. Οι τρεις φάσεις είναι εξοπλισμένες με έναν μηχανισμό λειτουργίας ελατηρίου, ο οποίος είναι κεντρικά διατεταγμένος και η τριφασική λειτουργία, οπότε η εμφάνιση είναι νέα και εξαίσια. Ο διακόπτης κυκλώματος χρησιμοποιεί το αέριο SF6 ως μέσο μόνωσης και τόξου. Κατά τη διάρκεια της λειτουργίας, συνδέεται το αέριο SF6 τριών πόλων του διακόπτη κυκλώματος και χρησιμοποιείται ένα ρελέ πυκνότητας τύπου δείκτη για την παρακολούθηση της προόδου της πίεσης και της πυκνότητας. Λόγω της αρχής κατάσβεσης της αυτο-ενέργειας και του βελτιστοποιημένου σχεδιασμού στο σύστημα κίνησης του διακόπτη του κυκλώματος, η μηχανική απόδοση βελτιώνεται αποτελεσματικά και η λειτουργική εργασία ελαχιστοποιείται.

Εξαιρετική απόδοση θραύσης και μακρά ηλεκτρική ζωή.

Το πλαίσιο τοποθέτησης και η στήριξη είναι κατασκευασμένα από πλάκες χάλυβα υψηλής ποιότητας που κάμπτονται στο σύνολό τους. Η επιφανειακή θεραπεία υιοθετεί τη διαδικασία γαλβανισμού με θερμό διάσπαση. Όλοι οι εκτεθειμένοι σύνδεσμοι είναι κατασκευασμένοι από υλικά υψηλής αντοχής και γαλβανισμένα ή ανοξείδωτα μέρη από ανοξείδωτο χάλυβα. Το κέλυφος του κιβωτίου μηχανισμού είναι κατασκευασμένο από ανοξείδωτο χάλυβα, οπότε το προϊόν έχει εξαιρετική αντίσταση στη διάβρωση. υψηλή μηχανική αξιοπιστία και μπορεί να λειτουργεί συχνά.

Λόγω της εγγενούς υψηλής αντοχής μόνωσης του αερίου εξαφθοειδούς θείου και της βέλτιστης κίνησης επαφής του διακόπτη κυκλώματος, ο διακόπτης κυκλώματος σπάει το χωρητικό ρεύμα χωρίς βασιλεία. Το επίπεδο εξωτερικής μόνωσης είναι υψηλό, η εξωτερική μόνωση έχει σχεδιαστεί με μεγάλη απόσταση ερπυσμού, η απόσταση αναλογίας ερπυσμού είναι ≥31mm/kV και η απόδοση αντοχής στη βρωμιά είναι εξαιρετική. Μπορεί επίσης να λειτουργεί με ασφάλεια σε σκληρά περιβάλλοντα.

Ισχυρή ικανότητα μεταφοράς ρεύματος: Η δοκιμή αύξησης της θερμοκρασίας πραγματοποιείται σύμφωνα με 1,2 φορές το ονομαστικό ρεύμα 3150Α, δηλαδή 3780a, και εξακολουθεί να υπάρχει μεγάλο περιθώριο για την αύξηση της θερμοκρασίας σε κάθε σημείο.

Η συνολική εμφάνιση του προϊόντος είναι συμπαγής, η επιτόπια εγκατάσταση και η λειτουργία είναι βολική και ο φόρτος εργασίας συντήρησης είναι μικρός.

Εφαρμογές:

Προστασία του πλέγματος ισχύος: Χρησιμοποιείται ευρέως σε δίκτυα ηλεκτρικής ενέργειας 132kV ή υψηλότερης τάσης για προστασία και έλεγχο.

Λειτουργίες μεταγωγής: Κατάλληλες για εναλλαγή κυκλωμάτων και ως διακόπτης σύνδεσης στο σύστημα διασυνδέσεων συστήματος ισχύος.

Χρήση υψηλού υψομέτρου: Ιδανικό για χρήση σε περιοχές υψηλού υψομέτρου λόγω του ισχυρού σχεδιασμού και της προηγμένης τεχνολογίας.

Περιβαλλοντικές συνθήκες για χρήση

Οι κανονικές περιβαλλοντικές συνθήκες για τη χρήση πληρούν τις ακόλουθες απαιτήσεις:

α) θερμοκρασία αέρα περιβάλλοντος -25 ℃ (-40 ℃) ~ +40 ℃;

β) υψόμετρο ≤2500m (2000m).

γ) ταχύτητα ανέμου ≤34m/s.

δ) Ημερήσια διαφορά θερμοκρασίας ≤25 ℃;

ε) ένταση ηλιοφάνειας ≤1000W/m;

στ) ένταση σεισμού σε σεισμό σεισμό 8 μοίρες (οριζόντια επιτάχυνση 0.2g, κατακόρυφη επιτάχυνση 0.1g).

ζ) πάχος πάγου ≤10mm;

η) Το επίπεδο της ατμοσφαιρικής ρύπανσης δεν υπερβαίνει το επίπεδο ⅲ σε GB/T 5582.

i) Τοποθεσία εγκατάστασης υπαίθρια.

Εάν ο χρήστης έχει ειδικές απαιτήσεις για τις συνθήκες περιβάλλοντος χρήσης, μπορούν να διαπραγματευτούν με εμπειρογνώμονες Liyond.

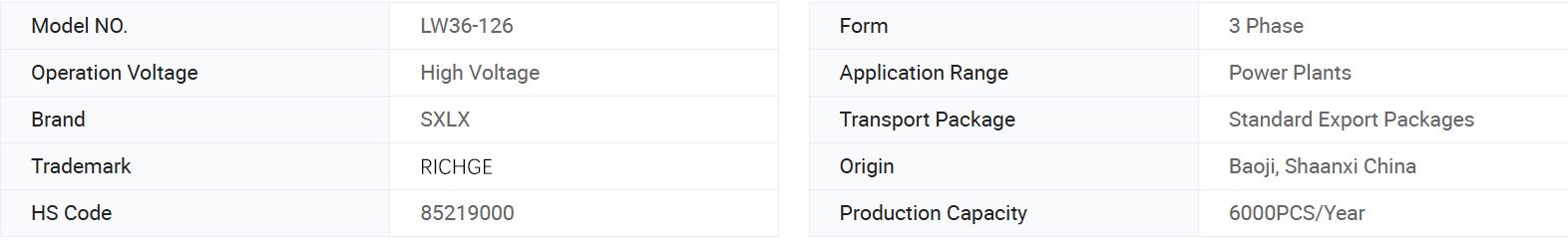

Βασικές πληροφορίες.

Τεχνικές παραμέτρους

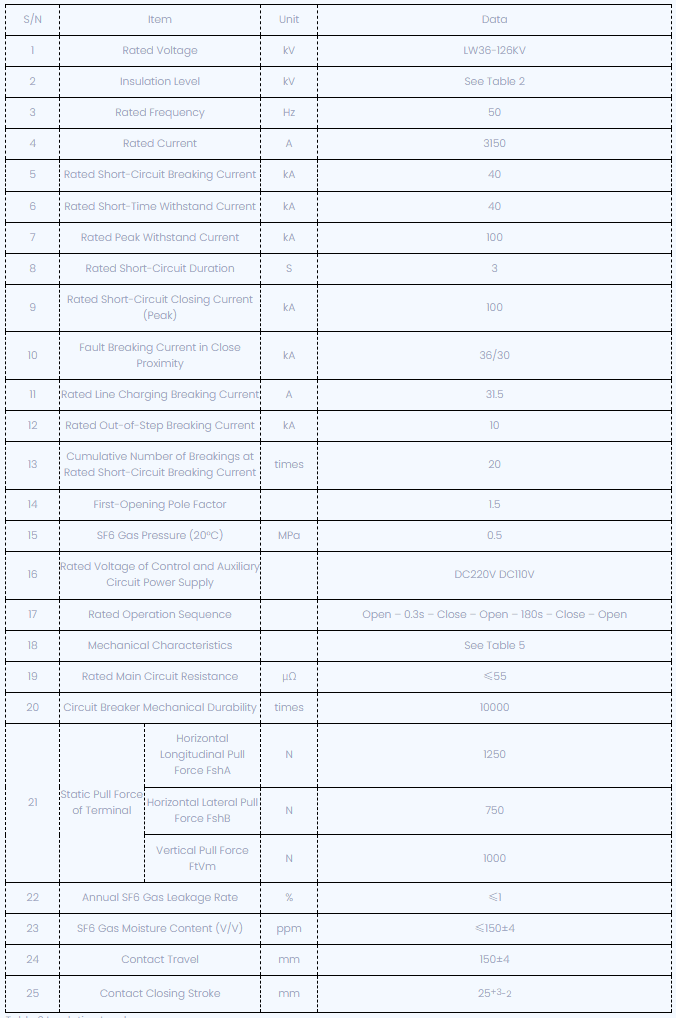

LW36-126 SF6 Circuit Breaker Τεχνικές παραμέτρους

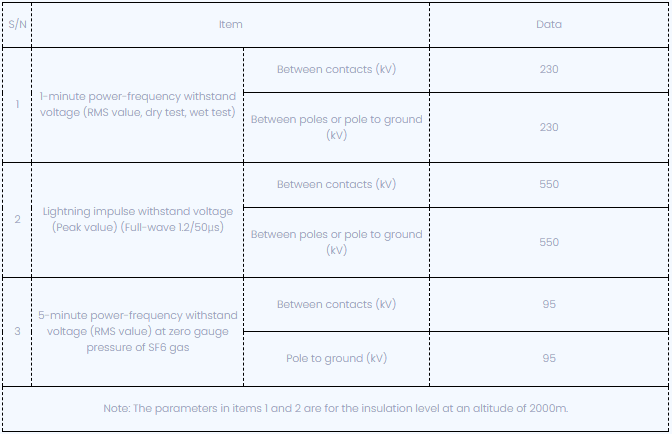

Πίνακας 2 Επίπεδο μόνωσης

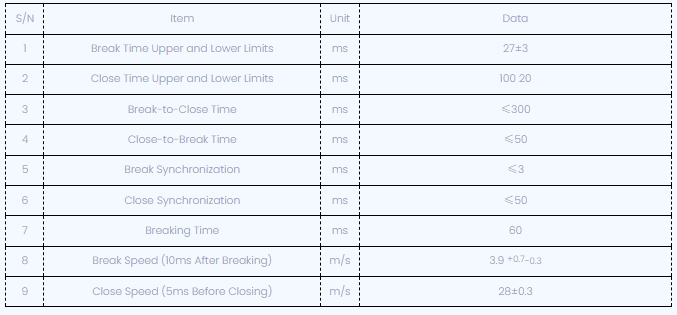

Πίνακας 3 Μηχανικά χαρακτηριστικά

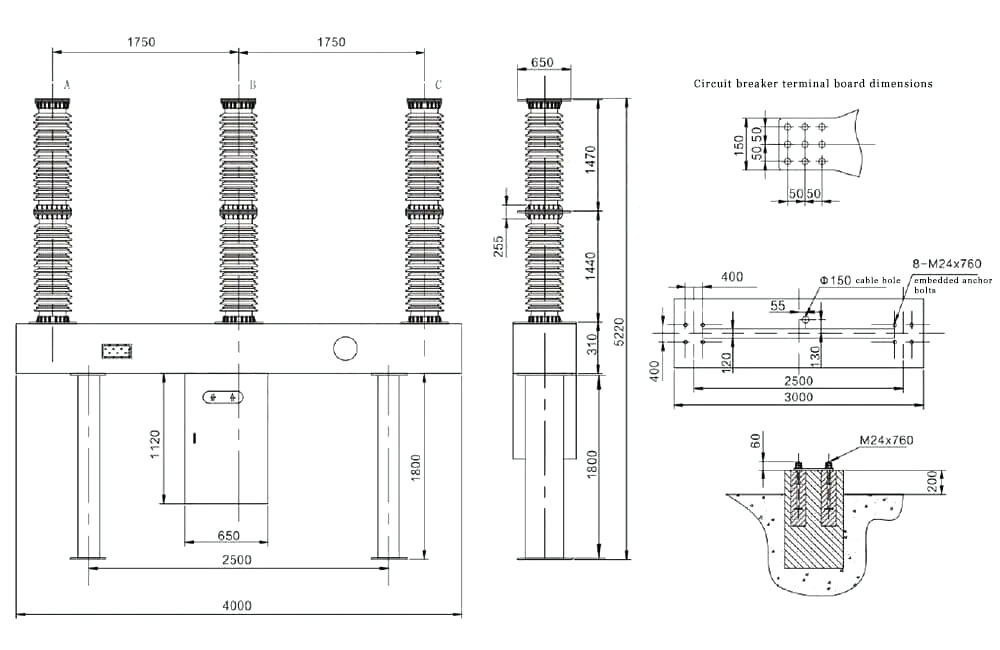

Τεχνικό σχέδιο

Ειδοποίηση παραγγελίας διακόπτη Circuit LW36 SF6

Μοντέλο και προδιαγραφές διακόπτη κυκλώματος ·

Ονομασμένες ηλεκτρικές παράμετροι (τάση, ρεύμα, ρεύμα σπάσιμο κ.λπ.)

Περιβαλλοντικές συνθήκες χρήσης (θερμοκρασία περιβάλλοντος, υψόμετρο, επίπεδο ρύπανσης του περιβάλλοντος)

Η ονομαστική ηλεκτρική παράμετροι ελέγχου ελέγχου (ονομαστική τάση του κινητήρα αποθήκευσης ενέργειας, ονομαστική τάση του πηνίου ανοίγματος και κλεισίματος).

Όνομα και ποσότητα ανταλλακτικών, ειδικού εξοπλισμού και εργαλείων που απαιτούνται (πρέπει να παραγγελθούν ξεχωριστά).

Κατεύθυνση καλωδίωσης του πρωτογενούς άνω τερματικού.

Ειδοποίηση παραγγελίας διακόπτη Circuit LW36 SF6

Μοντέλο και προδιαγραφές διακόπτη κυκλώματος ·

Ονομασμένες ηλεκτρικές παράμετροι (τάση, ρεύμα, ρεύμα σπάσιμο κ.λπ.)

Περιβαλλοντικές συνθήκες χρήσης (θερμοκρασία περιβάλλοντος, υψόμετρο, επίπεδο ρύπανσης του περιβάλλοντος)

Η ονομαστική ηλεκτρική παράμετροι ελέγχου ελέγχου (ονομαστική τάση του κινητήρα αποθήκευσης ενέργειας, ονομαστική τάση του πηνίου ανοίγματος και κλεισίματος).

Όνομα και ποσότητα ανταλλακτικών, ειδικού εξοπλισμού και εργαλείων που απαιτούνται (πρέπει να παραγγελθούν ξεχωριστά).

Κατεύθυνση καλωδίωσης του πρωτογενούς άνω τερματικού.
