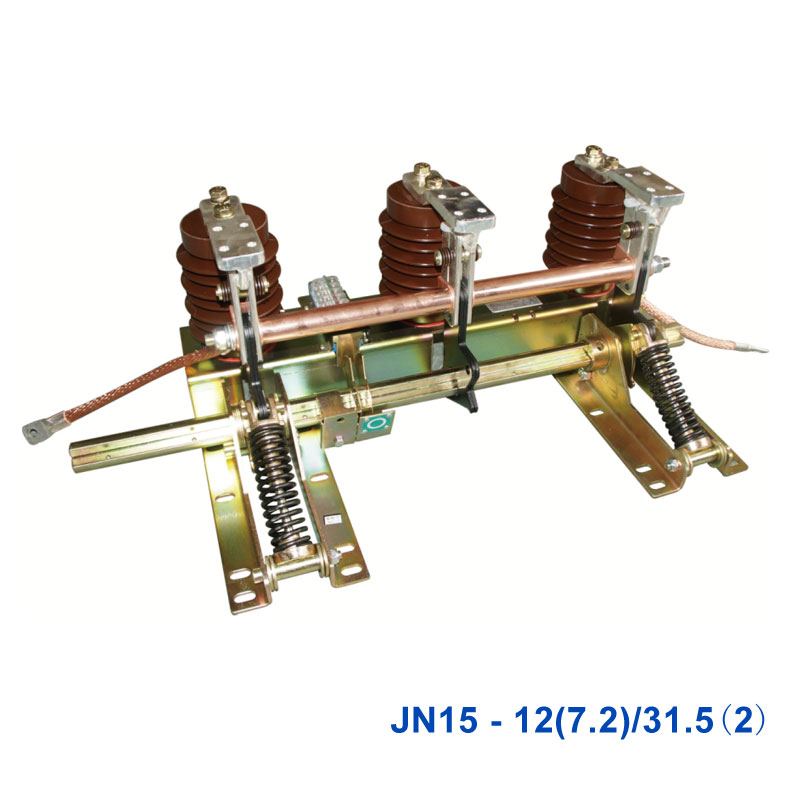

Διακόπτης γείωσης AC εσωτερικού χώρου

Model:JN15 - 12(7.2)/31.5(2)

Ο διακόπτης γείωσης AC εσωτερικού χώρου είναι μια προστατευτική συσκευή που χρησιμοποιείται σε συστήματα ισχύος υψηλής τάσης για την ασφαλή γείωση του ηλεκτρικού εξοπλισμού κατά τη συντήρηση ή το σέρβις. Εξασφαλίζει ασφαλή αποσύνδεση από το ηλεκτρικό δίκτυο, ελαχιστοποιώντας τους κινδύνους τόσο για τον εξοπλισμό όσο και για το προσωπικό. Τυπικά σχεδιασμένος για ονομαστικές τάσεις από 12 kV έως 40,5 kV, αυτός ο διακόπτης διαθέτει εξαιρετική ικανότητα αντοχής σε βραχυκύκλωμα και αξιόπιστη μηχανική απόδοση. Ο σχεδιασμός του είναι συμπαγής για εύκολη εγκατάσταση και ευέλικτη λειτουργία, καθιστώντας το ιδανικό για χρήση σε συστήματα διανομής και διανομής υψηλής τάσης. Κατασκευασμένο για να συμμορφώνεται με τα διεθνή πρότυπα, προσφέρει αξιόπιστη προστασία σε απαιτητικά ηλεκτρικά περιβάλλοντα.

Αποστολή Ερώτησης

περιγραφή προϊόντος

κύρια εφαρμογή

Ο διακόπτης γείωσης AC εσωτερικού χώρου χρησιμοποιείται σε υποσταθμούς και σταθμούς ηλεκτροπαραγωγής για την ασφαλή γείωση κυκλωμάτων υψηλής τάσης κατά τη συντήρηση ή τις επισκευές. Εξασφαλίζει την ασφαλή εκφόρτιση του ηλεκτρικού εξοπλισμού, αποτρέποντας ηλεκτροπληξία και ζημιά στον εξοπλισμό. Ο διακόπτης είναι ζωτικής σημασίας για την απομόνωση τμημάτων του ηλεκτρικού δικτύου ή την αποσύνδεση κυκλωμάτων για συντήρηση, παρέχοντας ασφάλεια στους τεχνικούς. Διαθέτει ανθεκτική κατασκευή, εύκολη λειτουργία και μηχανισμούς ασφαλείας, όπως δείκτες κατάστασης γείωσης και συστήματα κλειδώματος, εξασφαλίζοντας αξιόπιστη και ασφαλή απόδοση σε περιβάλλοντα υψηλής τάσης.

Η συσκευή γείωσης εσωτερικού AC είναι ένα διεθνώς προηγμένο προϊόν που αναπτύχθηκε με προηγμένη τεχνολογία, η δομή του οποίου είναι η συναρμολόγηση.

Μετά από ολοκληρωμένη αξιολόγηση, η απόδοση ανταποκρίνεται στις απαιτήσεις του διακόπτη απομόνωσης και του διακόπτη γείωσης υψηλής τάσης GB1985-2004 και του IEC62271-102:2002, το οποίο ισχύει για το τριφασικό σύστημα ισχύος AC 50Hz 3-12KV. Έχει δυνατότητα απενεργοποίησης βραχυκυκλώματος για την προστασία του άλλου ηλεκτρικού εξοπλισμού στον πίνακα διανομής από ζημιές και μπορεί να χρησιμοποιηθεί με διάφορους διακόπτες υψηλής τάσης ή ως προστασία γείωσης κατά τη συντήρηση ηλεκτρικού εξοπλισμού υψηλής τάσης.

Χρησιμοποιήστε περιβαλλοντικές συνθήκες

1. Το υψόμετρο δεν πρέπει να υπερβαίνει τα 1000 μέτρα.

2. Θερμοκρασία περιβάλλοντος αέρα: ανώτερο όριο + 40℃, κάτω όριο-25℃.

3. Η ένταση του σεισμού δεν υπερβαίνει τους 8 βαθμούς.

4. Η ημερήσια μέση σχετική υγρασία δεν πρέπει να είναι μεγαλύτερη από 95%, και η μηνιαία μέση τιμή δεν πρέπει να είναι μεγαλύτερη από 90%.

5. βαθμός βρωμιάς: 11.

ΔΙΑΚΟΠΤΗΣ ΓΕΙΩΣΗΣ ΥΨΗΛΗΣ ΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ ΧΩΡΟΥ

Αριθμός μοντέλου και περιγραφή

Βασικές τεχνικές παράμετροι

	Βασικές τεχνικές παράμετροι	μονάδα	δεδομένα
	ονομαστική τάση	KV	12
	Ονομαστικό ρεύμα αντοχής βραχείας διάρκειας	Ο	31.5
	Ονομαστική διάρκεια βραχυκυκλώματος	S	4
	Ονομαστικό ρεύμα απενεργοποίησης βραχυκυκλώματος	Ο	80
	Ονομαστικό ρεύμα αντοχής κορυφής	Ο	80
Ονομαστικό επίπεδο μόνωσης	Η τάση αντοχής στη συχνότητα ισχύος είναι 1 λεπτό	KV	Ακραίο στο έδαφος και εναλλάξ	42
Ονομαστικό επίπεδο μόνωσης	Τάση αντοχής αιχμής κεραυνού	KV	Ακραίο στο έδαφος και εναλλάξ	75
	μηχανική ζωή	Φορές	3000

JNI 5-12 (7.2) / 31.5(2) Σχήμα διακόπτη γείωσης και μέγεθος εγκατάστασης

Τραπέζι στήριξης

πρωτότυπο προϊόντος	Διάσταση φάσης Α	Υποστήριξη Β	κύριος άξονας Γ	σειρά πίσσας Δ	Ύψος αισθητήρα αναλογίας τύπου Plateau E
JNI 5-12 (7.2) / 31.5(2)-150	150	424	535	396	Ύψος αισθητήρα αναλογίας τύπου Plateau E
JNI 5-12 (7.2) / 31.5(2)-165	165	454	565	426	145, κάτω από 1.000 m 170, κάτω από 2.000 m 185, κάτω από 3.000 m 210, κάτω από 4.000 m
JNI 5-12 (7.2) / 31.5(2)-210	210	544	655	516
JNI 5-12 (7.2) / 31.5(2)-250	250	624	735	596
JNI 5-12 (7.2) / 31.5(2)-275	275	674	785	646

οδηγίες παραγγελίας

1. Κατά την παραγγελία του διακόπτη γείωσης, υποδείξτε το μοντέλο του προϊόντος, την απόσταση και εάν είναι εξοπλισμένο (και υποδεικνύετε το μοντέλο οθόνης).

2. Οι χρήστες θα πρέπει να υποδεικνύουν την επάνω και την κάτω θέση των έγκαιρων κινούμενων και στατικών επαφών όταν ο διακόπτης γείωσης είναι εγκατεστημένος στο ερμάριο.

3. Εάν οι χρήστες έχουν ειδικές απαιτήσεις, επικοινωνήστε με την εταιρεία μας.
