Κύλινδρος χωρίς ράβδο μαγνητικής ζεύξης σειράς CY3 | CY3B Basic / CY3R Direct Mount Τύπος

Κύλινδρος χωρίς ράβδο μαγνητικής ζεύξης σειράς CY3 | CY3B Basic / CY3R Direct Mount Τύπος

Μάρκα: SOLH by Richge Technology

CY3R
CY3B

Επισκόπηση προϊόντος

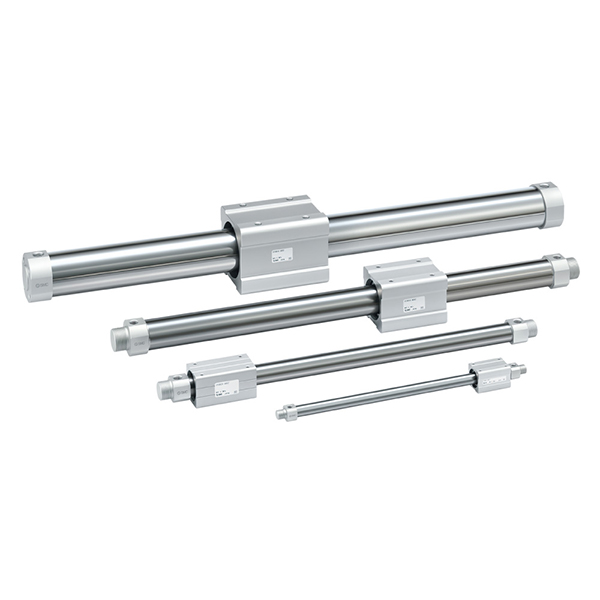

     Η σειρά SOLH CY3 είναι ένας αναβαθμισμένος κύλινδρος μαγνητικής ζεύξης χωρίς ράβδους βασισμένος στην κλασική σειρά SMC CY1, χωρισμένος σε δύο κύρια μοντέλα: βασικός τύπος CY3B χωρίς επιφάνεια στήριξης και τύπος άμεσης τοποθέτησης CY3R. Υιοθετεί μια πλήρως κλειστή μαγνητική δομή μετάδοσης χωρίς επαφή, πραγματοποιώντας σύγχρονη κίνηση του εσωτερικού εμβόλου και του εξωτερικού τραπεζιού ολίσθησης μέσω ισχυρής μαγνητικής ζεύξης. Διαθέτοντας μηδενική διαρροή, λειτουργία χωρίς σκόνη και ρύπανση, εξαιρετικά μεγάλη διαδρομή και συμπαγή εγκατάσταση, είναι ευρέως εφαρμόσιμο σε σενάρια γραμμικής οδήγησης καθαρού βαθμού, ελαφρού έως μεσαίου φορτίου, σε μεγάλες αποστάσεις. Με εύρος οπών από φ6 έως φ63 mm και μέγιστη διαδρομή 5000 mm, εξοικονομεί 50% χώρο εγκατάστασης σε σύγκριση με τους παραδοσιακούς κυλίνδρους συνδετήρων και χρησιμεύει ως η προτιμώμενη λύση καθαρής οδήγησης μεγάλης διαδρομής για αυτοματοποιημένες γραμμές παραγωγής υψηλών προδιαγραφών.

Βασική τοποθέτηση & δομικά χαρακτηριστικά

• Κιβώτιο ταχυτήτων μαγνητικής ζεύξης & Λειτουργία καθαρισμού μηδενικών διαρροών: Το έμβολο και η ολισθαίνουσα τράπεζα υιοθετούν μαγνητική σύγχρονη οδήγηση με πλήρως κλειστό σχέδιο κάννης κυλίνδρου. Καμία ράβδος εμβόλου δεν εκτείνεται προς τα έξω, επιτυγχάνοντας πλήρη αεροστεγανότητα, μηδενική διαρροή και μηδενική ρύπανση σκόνης. Ταιριάζει απόλυτα με αυστηρά περιβάλλοντα παραγωγής όπως η επεξεργασία τροφίμων, ο ιατρικός εξοπλισμός και τα ηλεκτρονικά ημιαγωγών.

• CY1 αναβαθμισμένη έκδοση με βελτιωμένη αντοχή: Σε σύγκριση με την παραδοσιακή σειρά CY1, το ανθεκτικό στη φθορά μήκος δακτυλίου αυξάνεται κατά 70%, βελτιώνοντας αποτελεσματικά τη φέρουσα ικανότητα και τη σταθερότητα ολίσθησης. Ο ενσωματωμένος συγκρατητής λίπανσης του αδιάβροχου δακτυλίου σχηματίζει μια ανθεκτική προστατευτική λιπαντική μεμβράνη, μειώνοντας την ελάχιστη πίεση εργασίας στα 0,12 MPa και παρατείνοντας σημαντικά τη διάρκεια ζωής. Εκτός από τις προδιαγραφές φ6, όλα τα άλλα μοντέλα διατηρούν τις ίδιες διαστάσεις τοποθέτησης με το CY1 για άμεση αντικατάσταση και αναβάθμιση.

• Μινιμαλιστική Δομή Βασικού Τύπου CY3B: Η λεία κάννη κυλίνδρου δεν έχει δεσμευμένη επιφάνεια στήριξης και απαιτεί βραχίονες στήριξης δύο άκρων για στερέωση. Το τραπέζι ολίσθησης δεν είναι εξοπλισμένο με ενσωματωμένη δομή οδήγησης, επομένως οι εξωτερικοί γραμμικοί οδηγοί ή οι ράβδοι οδήγησης είναι υποχρεωτικοί για την αποφυγή έκκεντρου φορτίου και αστοχίας μαγνητικής αποσύνδεσης.

• Standard Rubber Buffer & High-Speed ​​Προαιρετική Προδιαγραφή: Οι ενσωματωμένοι λαστιχένιοι προσκρουστήρες διπλού άκρου απορροφούν τις επιπτώσεις λειτουργίας και μειώνουν τον θόρυβο λειτουργίας για σταθερή συμβατική κυκλική λειτουργία. Η προαιρετική προδιαγραφή υψηλής ταχύτητας X160 υποστηρίζει μέγιστη ταχύτητα λειτουργίας 1500 mm/s για προσαρμογή σε συνθήκες εργασίας υψηλής συχνότητας και γρήγορης κίνησης.

• Βολική εγκατάσταση μαγνητικού διακόπτη: Οι προ-δεσμευμένες αυλακώσεις διακόπτη και στις δύο πλευρές του σώματος του κυλίνδρου είναι συμβατές με τους μαγνητικούς διακόπτες της σειράς D-M9, επιτυγχάνοντας ευέλικτη και ακριβή ανάδραση θέσης σε πραγματικό χρόνο για τοποθέτηση διαδρομής.

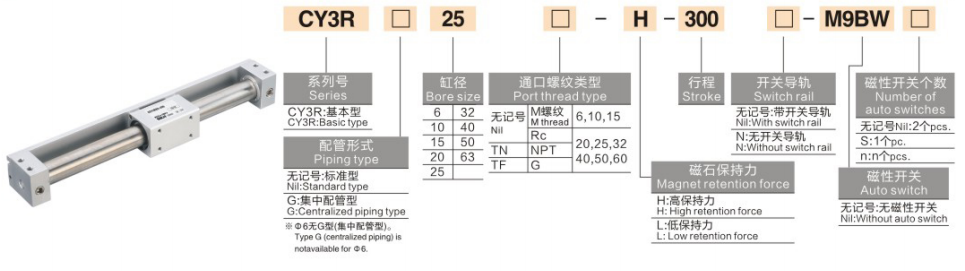

Πλήρης κανόνας κωδικοποίησης μοντέλου

1.Παραδείγματα μοντέλων: CY3B20-500 | CY3B40-800-M9PL

2.Παραδείγματα αναφοράς τυπικής παραγγελίας

• CY3B20-500: Διάμετρος 20mm, διαδρομή 500mm, βασικός τύπος χωρίς μαγνητικό διακόπτη

• CY3B40-800-M9PL: Διάμετρος 40mm, διαδρομή 800mm, βασικός τύπος με μαγνητικό διακόπτη θέσης

Βασικές τεχνικές προδιαγραφές (20℃ Τυπική κατάσταση)

1 Βασικές Γενικές Προδιαγραφές

• Λειτουργία: Διπλής δράσης μαγνητική σύζευξη μετάδοση χωρίς επαφή

• Υγρό εργασίας: Πεπιεσμένος αέρας (πρότυπο λειτουργίας χωρίς λάδι)

• Θερμοκρασία περιβάλλοντος: 5~60℃ (χωρίς παγωμένο περιβάλλον)

• Εύρος πίεσης εργασίας: 0,12~0,7MPa; Πίεση απόδειξης: 1,0 MPa

• Ταχύτητα λειτουργίας: 50~500mm/s (στάνταρ); μέγιστο 1500 mm/s (προαιρετική προδιαγραφή υψηλής ταχύτητας X160)

• Λειτουργία buffer: Τυπικό ελαστικό buffer διπλού άκρου

• Μαγνητική Δύναμη Συγκράτησης: 19,6~2450N (αυξάνεται με το μέγεθος της οπής)

2 γράφημα παραμέτρων απόδοσης κλειδιών (@0,5MPa)

Βασικές Οδηγίες διαμόρφωσης και επιλογής

1 Επιλογή μεγέθους διάτρησης ανά φορτίο και ώθηση

• φ6~φ15 (Micro Light Duty): Κατάλληλο για φορτία ≤2,5kg, αφιερωμένη στη μεταφορά ακριβείας μικρής διαδρομής μίνι εξαρτημάτων σε ηλεκτρονικό και ιατρικό εξοπλισμό.

• φ20~φ32 (General Light Duty): Συνδυάζεται με ελαφρύ φορτίο 4~10kg, ιδανικό για συμβατική ώθηση και τράβηγμα μεγάλης διαδρομής (≤1000mm) σε γενικές αυτοματοποιημένες γραμμές παραγωγής.

• φ40~φ63 (Μεσαίας διάρκειας): Ισχύει για σενάρια μεσαίου φορτίου 16~40kg, ιδανικό για βαρύ χειρισμό μεγάλης διαδρομής και κυκλική λειτουργία υψηλής συχνότητας σε βιομηχανίες τροφίμων και συσκευασίας.

2 Stroke & Guiding System Selection

• Εύρος εγκεφαλικού επεισοδίου: Τυπικά καλύμματα διαδρομής 50~1000mm. εκτεταμένη εξαιρετικά μεγάλη διαδρομή έως 5000 mm για ειδικές απαιτήσεις οδήγησης σε μεγάλες αποστάσεις.

• Υποχρεωτική Σχεδίαση Εξωτερικής Καθοδήγησης: Ο βασικός τύπος CY3B δεν έχει ενσωματωμένη δομή καθοδήγησης. Οι εξωτερικές γραμμικές ράγες ολίσθησης ή οι ράβδοι οδήγησης πρέπει να είναι εξοπλισμένοι για να υποστηρίζουν το φορτίο και να αποτρέπουν τη μαγνητική αποσύνδεση που προκαλείται από την απόκλιση της έκκεντρης δύναμης.

• Τυπική μέθοδος στερέωσης: Στερεώνεται με προαιρετικούς βραχίονες στήριξης δύο άκρων με αναρτημένο σώμα κυλίνδρου και μηδενική τριβή επαφής, εξασφαλίζοντας σταθερή λειτουργία μαγνητικής ζεύξης.

3 Επιλογή Περιβάλλοντος & Λειτουργικής Διαμόρφωσης

• Προτεραιότητα για Καθαρά Περιβάλλοντα: Ο σχεδιασμός μηδενικής διαρροής και ρύπανσης προσαρμόζεται σε αυστηρές συνθήκες εργασίας χωρίς σκόνη και αποστείρωση σε βιομηχανίες τροφίμων, ιατρικών και ηλεκτρονικών ημιαγωγών.

• Αναβάθμιση κατάστασης εργασίας υψηλής ταχύτητας: Επιλέξτε προαιρετική προδιαγραφή υψηλής ταχύτητας X160 (max 1500mm/s), εξοπλισμένο με εξωτερικούς υδραυλικούς προσκρουστήρες για την εξάλειψη της πρόσκρουσης υψηλής ταχύτητας και τη διασφάλιση σταθερής λειτουργίας.

• Ανατροφοδότηση θέσης ακριβείας: Εξοπλιστείτε με μαγνητικούς διακόπτες της σειράς D-M9 για να πραγματοποιείτε ακριβή τοποθέτηση διαδρομής δύο ή πολλών σημείων και ανάδραση σήματος.

CY3B vs CY3R | Σύγκριση διαφοράς μοντέλου

Τυπικά σενάρια βιομηχανικής εφαρμογής

• Μεταφορά υλικού καθαρού δωματίου: Η δομή μαγνητικής ζεύξης μηδενικής διαρροής και σκόνης είναι ιδανική για χειρισμό υλικών μεγάλων αποστάσεων σε ηλεκτρονικά, ημιαγωγικά και ιατρικά εργαστήρια χωρίς σκόνη χωρίς να μολύνει καθαρά περιβάλλοντα.

• Γραμμές συσκευασίας τροφίμων και ποτών: Ανοξείδωτη κάννη κυλίνδρου από ανοξείδωτο χάλυβα με επιφάνεια που καθαρίζεται εύκολα, προσαρμόζεται στα υγιεινά πρότυπα παραγωγής, κατάλληλη για μετατόπιση μακράς διαδρομής ελαφρών και μεσαίου τύπου τεμαχίων σε εξοπλισμό επεξεργασίας τροφίμων.

• Εξοπλισμός Πόρτα & Κάλυμμα Οδήγησης: Καμία σχεδίαση επέκτασης ράβδου δεν εξοικονομεί εξωτερικό χώρο, εφαρμόζεται τέλεια σε συμπαγές άνοιγμα και κλείσιμο μακράς διαδρομής αυτοματοποιημένων προστατευτικών θυρών εξοπλισμού και καλυμμάτων θωράκισης.

• Πλατφόρμα τοποθέτησης ακριβείας μεγάλης διαδρομής: Συνεργάζεται με εξωτερικές ράγες οδήγησης υψηλής ακρίβειας για την επίτευξη σταθερής επαναλαμβανόμενης ακρίβειας τοποθέτησης, κατάλληλη για ακριβή τοποθέτηση 1~2 m σε μεγάλες αποστάσεις και κυκλική μεταφορά γραμμών συναρμολόγησης.

• Αντικατάσταση εξοικονόμησης χώρου για κυλίνδρους δεσίματος: Επιλύει το πρόβλημα κατάληψης χώρου των παραδοσιακών κυλίνδρων συνδετήρων σε σενάρια μεγάλης διαδρομής (>500 mm), μειώνοντας το συνολικό χώρο εγκατάστασης εξοπλισμού κατά 50% για συμπαγή σχεδιασμό εξοπλισμού.

Οδηγός γρήγορης επιλογής τριών βημάτων

1. Επιβεβαίωση μεγέθους διάτρησης: Υπολογίστε την απαιτούμενη ώση με βάση το βάρος φορτίου με συντελεστή ασφαλείας ≥2. Προτεινόμενοι κανόνες: ≤2,5kg → φ15; 4~10kg → φ32; 16~40kg → φ63.

2. Επιβεβαίωση προδιαγραφής εγκεφαλικού επεισοδίου: Επιλέξτε τυπική διαδρομή 50~1000mm για συμβατικές απαιτήσεις. επιλέξτε εκτεταμένες προδιαγραφές για εξαιρετικά μεγάλη διαδρομή έως 5000 mm.

3. Αντιστοίχιση λειτουργικής διαμόρφωσης: Επιλογή προτεραιότητας για καθαρές συνθήκες εργασίας χωρίς ρύπανση. αναβάθμιση σε προδιαγραφή υψηλής ταχύτητας X160 + υδραυλικό buffer για γρήγορη λειτουργία. προσθέστε μαγνητικούς διακόπτες της σειράς D-M9 για ανίχνευση θέσης σε πραγματικό χρόνο.

Περίληψη μίας πρότασης

     Ο κύλινδρος μαγνητικής ζεύξης χωρίς ράβδο της σειράς SOLH CY3 είναι ένας αναβαθμισμένος ενεργοποιητής καθαρής ποιότητας CY1 χωρίς λάδια, με μηδενική διαρροή, εξαιρετικά μεγάλη διαδρομή 5000 mm, χαμηλή πίεση εκκίνησης και τύπους διπλής τοποθέτησης, που χρησιμεύει ως η βέλτιστη λύση γραμμικής οδήγησης μακράς διαδρομής εξοικονομώντας χώρο για καθαρό μέσο αυτοματισμού.
