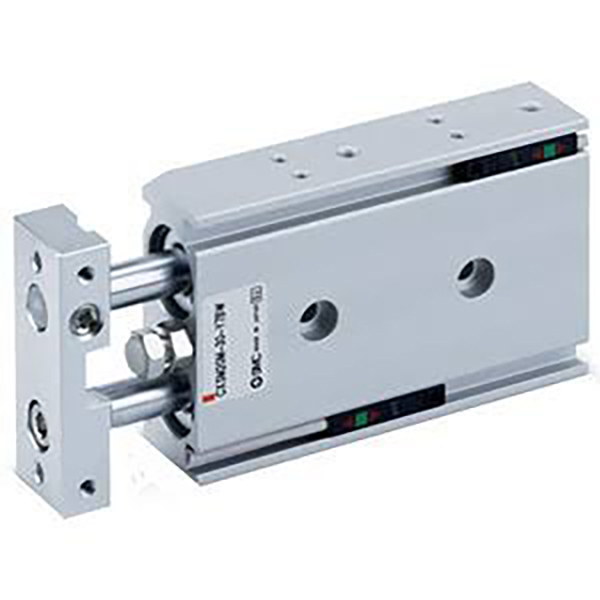

Σειρά CXSJ Compact Δικύλινδρος | Εξαιρετικά λεπτός κύλινδρος διπλού εμβόλου διπλής ράβδου

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος και βασική δομή

Η σειρά SOLH CXSJ είναι μια αναβαθμισμένη εξαιρετικά συμπαγής έκδοση του τυπικού διπλού κυλίνδρου CXS. Υιοθετώντας μια ενσωματωμένη δομή διπλού εμβόλου και διπλής ράβδου οδήγησης, προσφέρειδιπλή ώθηση σε σύγκριση με μονοκύλινδρους και επιτυγχάνει μηδενική ακρίβεια περιστροφής ±0,1°. Βελτιστοποιημένη με μικρότερο μήκος, στενότερο πλάτος και μικρότερο βάρος από τα παραδοσιακά μοντέλα CXS, η σειρά CXSJ διαθέτει πιο ευέλικτη τοποθέτηση και είναι ειδικά σχεδιασμένη για εφαρμογές επιλογής και τοποθέτησης, μεταφοράς υλικού, τοποθέτησης ακριβείας και συμπίεσης ελαφρού φορτίου σε εξαιρετικά περιορισμένους χώρους αυτοματισμού.

Βασικά δομικά πλεονεκτήματα

• Ενσωμάτωση διπλού εμβόλου & ράβδου διπλού οδηγού: Προαιρετικά ρουλεμάν ολίσθησης (M) και ρουλεμάν (L) με γενικές συνολικές διαστάσεις, εξισορροπητική αντοχή, ακρίβεια και κόστος για διαφορετικές συνθήκες εργασίας.

• Αναστρέψιμη βάση μαγνητικού διακόπτη: Υποστηρίζει εγκατάσταση 4 κατευθύνσεων χωρίς δομικές παρεμβολές, επιτρέποντας ευέλικτη ανίχνευση θέσης πολλαπλών γωνιών και συμμετρική προσαρμογή τοποθέτησης αριστερά/δεξιά.

• Standard Buffer & Magnetic Design: Εξοπλισμένο με λαστιχένια προστατευτικά διπλού άκρου για σταθερή αντικραδασμική προστασία. Ο ενσωματωμένος μαγνητικός δακτύλιος (επίθημα Z) προορίζεται για εγκατάσταση μαγνητικού διακόπτη. Χωρίς επιλογή ρυθμιστή αέρα (AZ), ο ελαστικός προσκρουστήρας χρησιμεύει ως τυπική απορρόφηση κραδασμών.

• Σχεδιασμός διπλής θυρίδας για μικρές οπές: Τα μεγέθη οπών φ6 και φ10 υποστηρίζουν διπλές αξονικές και πλευρικές σωληνώσεις, βελτιστοποιώντας σημαντικά τη διάταξη του αγωγού σε εξαιρετικά συμπαγείς διατάξεις εξοπλισμού.

Ταξινόμηση υποσειράς πυρήνων (ρουλεμάν & τύπος ράβδου)

Η σειρά CXSJ καλύπτει τέσσερα βασικά μοντέλα που ταιριάζουν σε σενάρια εργασίας χαμηλής ταχύτητας βαρέος φορτίου, υψηλής ταχύτητας και διπλής απόδοσης, επιτυγχάνοντας πλήρη κάλυψη των απαιτήσεων συμπαγούς αυτοματισμού.

Πλήρεις κανόνες ονομασίας μοντέλου

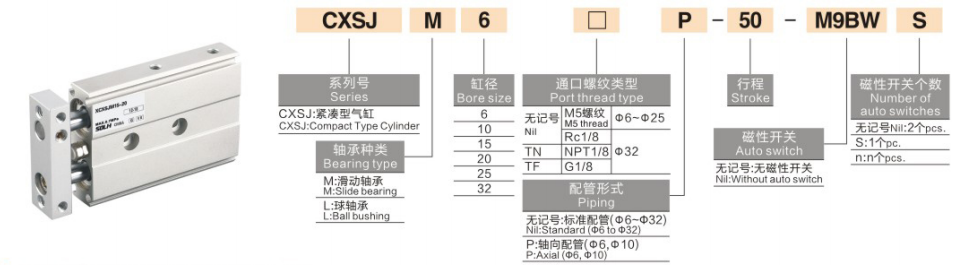

Παράδειγμα μοντέλου: CXSJL20-50Z-M9B

1. Ορισμός κωδικού ονομασίας

1. Κωδικός σειράς: CXSJ + ρουλεμάν & τύπος ράβδου (M / L / WM / WL)

2. Μέγεθος διάτρησης: 6 / 10 / 15 / 20 / 25 / 32 mm (πλήρης τυπική περιοχή οπών)

3. Τυπικό Εγκεφαλικό: 5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 / 75 / 100 mm (μέγιστη διαδρομή: 100 mm)

4. Διαμόρφωση buffer & Magnetic Ring

￮ Z: Τυπική διαμόρφωση (ενσωματωμένος μαγνητικός δακτύλιος + ελαστικό buffer διπλού άκρου, συμβατό με εγκατάσταση μαγνητικού διακόπτη)

￮ Χωρίς επίθημα Z: Μη μαγνητικός τύπος (ο μαγνητικός διακόπτης δεν είναι διαθέσιμος)

￮ Σημείωμα: Η σειρά CXSJ υποστηρίζει μόνο ελαστικό buffer, χωρίς επιλογή buffer αέρα (AZ).

5. Μαγνητικός Διακόπτης: Προαιρετικό D-M9B, D-A93, D-M9N; απευθείας εγκατεστημένο σε πλευρικές αυλακώσεις με συμβατότητα αναστρέψιμης βάσης 4 κατευθύνσεων

6. Κλείδωμα συσκευής (προαιρετικό): R (κλείδωμα ανάσυρσης), P (έκταση κλειδώματος)

Γενικές Τυπικές Τεχνικές Παράμετροι

(Τυπικές συνθήκες δοκιμής: 20℃ κανονική θερμοκρασία, ξηρός αέρας)

• Λειτουργία: Διπλής δράσης οδήγηση διπλού εμβόλου (έξοδος διπλής ώσης)

• Εύρος πίεσης εργασίας: 0,1~0,7MPa (φ6: ελάχιστο 0,15MPa, φ10~φ32: ελάχιστο 0,1MPa)

• Πίεση απόδειξης: 1,05 MPa

• Θερμοκρασία περιβάλλοντος: -10℃~60℃ (περιβάλλον χωρίς πάγο)

• Ταχύτητα λειτουργίας: 30~800mm/s (τύπος υψηλής ταχύτητας CXSJL έως 800mm/s, CXSJM 30~600mm/s)

• Ακρίβεια κατά της περιστροφής: ±0,1° (ακρίβεια μηδενικής στρέψης, σύμφωνα με την τυπική σειρά CXS)

• Λειτουργία buffer: Μόνο ελαστικό buffer διπλού άκρου (χωρίς επιλογή buffer αέρα)

• Μέγεθος θύρας σωληνώσεων

￮ φ6 / φ10: M5×0,8 (υποστηρίξτε αξονικές & πλευρικές διπλές σωληνώσεις)

￮ φ15 / φ20 / φ25 / φ32: Rc1/8 (μόνο πλευρικές σωληνώσεις)

• Μέθοδος τοποθέτησης: Τοποθέτηση 3 όψεων (κάτω / πάνω / πλάγια) Η αναστρέψιμη βάση υποστηρίζει συμμετρική αριστερή και δεξιά εγκατάσταση

Θεωρητικά δεδομένα ώσης και τάσης (@0,5MPa, Μονάδα: N)

Η δομή διπλού εμβόλου παρέχειδιπλή δύναμη εξόδου σε σύγκριση με κυλίνδρους μονού εμβόλου του ίδιου μεγέθους οπής

Σύγκριση βασικών διαφορών CXSJ εναντίον CXS

Το CXSJ είναι η αναβαθμισμένη εξαιρετικά συμπαγής έκδοση του CXS, βελτιστοποιημένη ειδικά για σενάρια αυτοματισμού στενού χώρου

Οδηγός γρήγορης επιλογής

1. Επιλογή τύπου ρουλεμάν & ράβδου: Επιλέξτε CXSJM για ανθεκτικά στη φθορά περιβάλλοντα βαρέως φορτίου και σκόνης. επιλέξτε CXSJL για ομαλή και συχνή παλινδρομική κίνηση υψηλής ταχύτητας. υιοθετήστε το CXSJWM/CXSJWL για έξοδο ράβδου διπλού άκρου και αμφίπλευρη σύγχρονη λειτουργία.

2. Επιλογή έκδοσης μοντέλου: Προτιμήστε το CXSJ για εξαιρετικά συμπαγή χώρο και απαιτήσεις αξονικών σωληνώσεων. επιλέξτε το τυπικό CXS εάν απαιτείται προσκρουστήρας αέρα ή μεγάλη αντίσταση κρούσης.

3. Επιλογή Μαγνητικής Διαμόρφωσης: Επιλέξτε επίθημα Z για ανίχνευση θέσης με μαγνητικούς διακόπτες. παραλείψτε το Z για σενάρια που δεν είναι μαγνητικά και ευαίσθητα σε μαγνητικές παρεμβολές.

4. Επιλογή διάτρησης & εγκεφαλικού: Προσδιορίστε το μέγεθος της οπής με βάση το πραγματικό φορτίο και τη ζήτηση ώσης. Το τυπικό εύρος διαδρομής είναι 5~100mm (μέγιστο όριο διαδρομής: 100mm).

Περίληψη μίας πρότασης

     Ο υπερσυμπαγής διπλός κύλινδρος της σειράς SOLH CXSJ διαθέτει διπλό έμβολο διπλής ράβδου υψηλής ώσης, ακρίβεια περιστροφής ±0,1°, εξαιρετικά λεπτό βελτιστοποιημένο μέγεθος και εύκαμπτη τοποθέτηση 4 κατευθύνσεων, που είναι η βέλτιστη πνευματική λύση για τοποθέτηση και τοποθέτηση υψηλής ακρίβειας, αυτοματοποιημένο εξοπλισμό τοποθέτησης και συμπίεση με εξαιρετικά συμπίεση φωτισμού.
