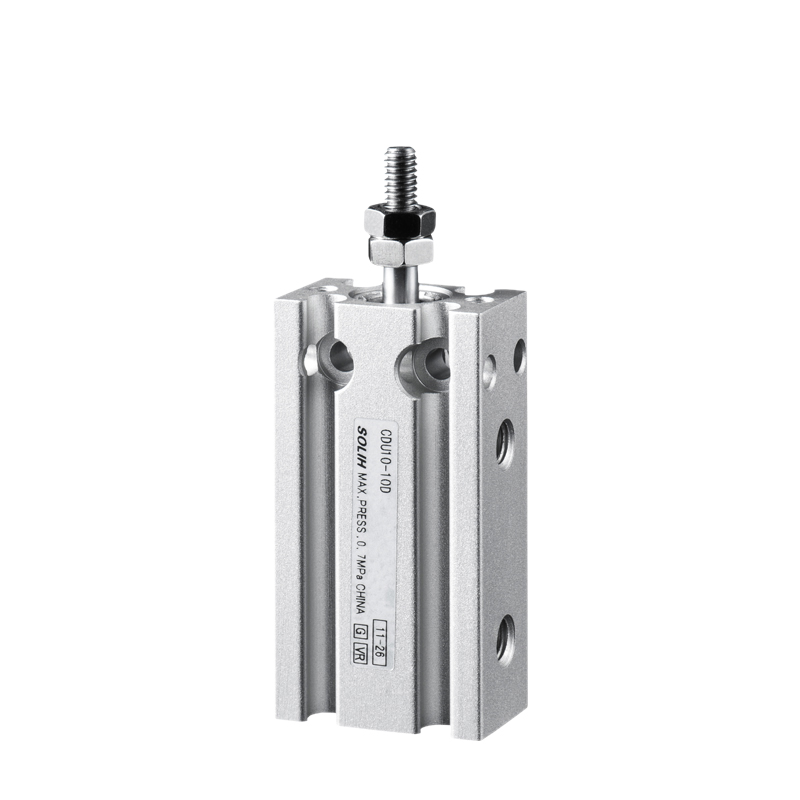

Ορθογώνιος κύλινδρος χωρίς μπλοκ της σειράς SOLH CU/CDU. Οι οπές στερέωσης πολλαπλών επιφανειών επιτρέπουν την άμεση εγκατάσταση σε οποιοδήποτε προσανατολισμό χωρίς βραχίονες. Εξαιρετικά λεπτός συμπαγής σχεδιασμός που χρησιμοποιείται ευρέως για ώθηση, σύσφιξη και τοποθέτηση ελαφρού φορτίου σε εξοπλισμό αυτοματισμού με περιορισμένο χώρο εγκατάστασης.
|
Μοντέλο |
Χαρακτηριστικό |
Εφαρμογή |
| CU |
Χωρίς μαγνητικό δακτύλιο, δεν χωράει μαγνητικούς διακόπτες |
Έργα ευαίσθητα στο κόστος χωρίς ανάδραση θέσης |
| CDU |
Ενσωματωμένος μαγνήτης, υποστήριξη μαγνητικών αισθητήρων CMSH/DMSH |
Απαιτείται ανίχνευση θέσης επέκτασης/σύσπασης |
| CUK/CDUK |
Μη περιστρεφόμενη ράβδος εμβόλου |
Η γωνία του τεμαχίου εργασίας πρέπει να είναι σταθερή, αποτρέποντας την περιστροφή του άξονα |
| CUW/CDUW |
Ράβδος διπλού εμβόλου, ενσωματωμένος οδηγός, αντιστρεπτικό |
Εφαρμογές με πλευρικό φορτίο & δύναμη μετατόπισης |
-- Τοποθέτηση πολλαπλών κατευθύνσεων: Εγκαταστήστε από κάτω, πλάγια ή τελική όψη, αποθηκεύστε το βραχίονα στήριξης.
-- Λεπτό ορθογώνιο σώμα, 40% λεπτότερο από τον τυπικό κύλινδρο της ράβδου.
-- Πολλαπλές δομές: τυπική μονή ράβδος, ράβδος κατά της περιστροφής, ράβδος διπλής καθοδήγησης.
-- Ενσωματωμένη έκδοση μαγνήτη (CDU) με ρυθμιζόμενες υποδοχές αισθητήρα.
-- Αυτολιπαινόμενο ρουλεμάν, συνεχής λειτουργία χωρίς λάδι.
-- Σταθερά ελαστικά προστατευτικά μαξιλαράκια για μείωση των κραδασμών και του θορύβου.

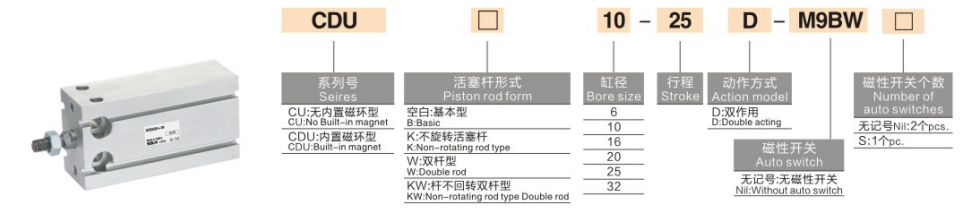

1. Παράδειγμα:CDU16×30S
-- CDU: Όνομα σειράς, C=ενσωματωμένος μαγνήτης. Κ=μη περιστρεφόμενη ράβδος; W=διπλό καλάμι
-- 16: Μέγεθος οπής (mm): 6,10,16,20,25,32
-- 30: Μήκος διαδρομής (mm)
-- S: Τυπική προδιαγραφή
|
Παράμετρος |
Προσδιορισμός |
| Μέγεθος διάτρησης |
6,10,16,20,25,32 χλστ |
| Τυπικό Εγκεφαλικό |
5~60mm |
| Τύπος υποκριτικής |
Διπλής δράσης (προεπιλογή). μονής δράσης επιστροφή/έξοδος επέκτασης ελατηρίου |
| Πίεση λειτουργίας |
Διπλή δράση: 0,05~0,7MPa; Απλή δράση: 0,15~0,7MPa |
| Πίεση απόδειξης |
1,05 MPa |
| Θερμοκρασία |
-10~60℃ (χωρίς πάγο στον αέρα) |
| Ταχύτητα εμβόλου |
50~500 mm/s |
| Μαξιλάρι |
Σταθερό ελαστικό ρυθμιστικό και στα δύο άκρα |
| Port Thread |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Λάδωμα |
Λειτουργία χωρίς λάδι |
|
Διάτρηση (mm) |
Περιοχή ώσης/έλξης |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11.3 / 10.2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & micro jig ημιαγωγών, πώμα, εξάρτημα πρέσας.
-- Γενικός αυτοματισμός σύσφιξης, τοποθέτησης και εναλλαγής υλικού.
-- Συναρμολόγηση οικιακών συσκευών και υλικού. εξοπλισμός διαλογής ελαφρού φορτίου συσκευασίας.
Ο πνευματικός κύλινδρος ορθογώνιας ελεύθερης βάσης SOLH CU/CDU υποστηρίζει εγκατάσταση χωρίς βραχίονα πολλαπλών γωνιών, με παραλλαγές μη περιστρεφόμενης και διπλής κατευθυνόμενης ράβδου, που χρησιμοποιείται ευρέως για τοποθέτηση και σύσφιξη αυτοματισμού ελαφρού τύπου μικρής διαδρομής.
