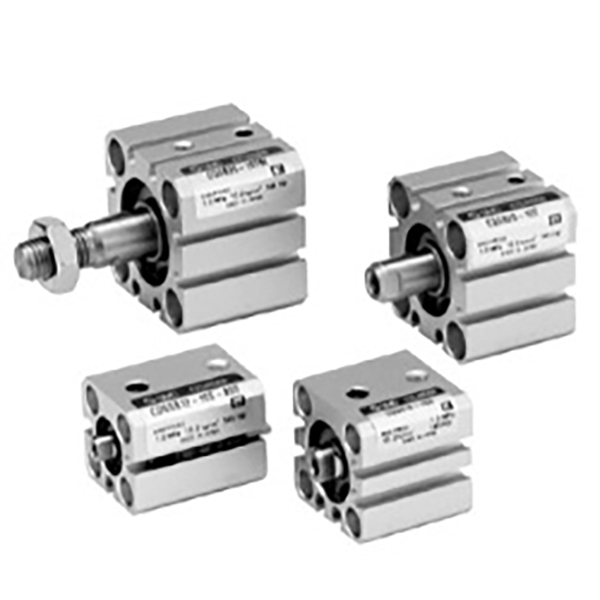

Συμπαγής κύλινδρος της σειράς CQS

Ο συμπαγής λεπτός κύλινδρος SOLH CQS είναι διαστάσεων εναλλάξιμος με τη σειρά SMC CQS και έχει αναβαθμιστεί από τη σειρά CQ2. Το τετράγωνο εξαιρετικά λεπτό αμάξωμα διαθέτει μικρότερο συνολικό μήκος για εργασίες μικρής διαδρομής υψηλής ακρίβειας σε περιορισμένο χώρο. Οι παραλλαγές περιλαμβάνουν τυπική μονή ράβδο, δίδυμη ράβδο CQSW, μη περιστρεφόμενη ράβδο CQSK και μοντέλο μακράς διάρκειας ζωής XB24. Το CDQS με ενσωματωμένο μαγνήτη υποστηρίζει πολυπλευρική τοποθέτηση μαγνητικών διακοπτών. Εξοπλισμένο με στεγανοποίηση αποθήκευσης λαδιού χαμηλής τριβής για λειτουργία χωρίς λάδι και διάρκεια ζωής έως και 5 εκατομμύρια κύκλους, σε συνδυασμό με σταθερά ελαστικά προστατευτικά και στα δύο άκρα. Μεγέθη οπών φ12~25mm, χρησιμοποιούνται ευρέως για ώθηση, σύσφιξη και τοποθέτηση σε εξαρτήματα ακριβείας ημιαγωγών και ηλεκτρονικού εξοπλισμού 3C για μετασκευή και αντικατάσταση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Συμπαγής λεπτός κύλινδρος της σειράς CQS

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

Ο λεπτός συμπαγής κύλινδρος της σειράς SOLH CQS είναι εναλλάξιμος με τη σειρά SMC CQS. Σχεδιασμένο για περιορισμένο χώρο εγκατάστασης και εφαρμογές υψηλής ακρίβειας μικρής διαδρομής. Τετράγωνο εξαιρετικά λεπτό σώμα, μέγεθος οπής φ12~25mm, αναβαθμισμένη έκδοση υψηλής ακρίβειας βασισμένη στη σειρά CQ2. Χρησιμοποιείται ευρέως σε ημιαγωγούς, ηλεκτρονικά 3C και εξαρτήματα αυτοματισμού ακριβείας για σύσφιξη, ώθηση και τοποθέτηση.

Δομή & Κύρια Χαρακτηριστικά

-- Τετράγωνο εξαιρετικά λεπτό σώμα, μικρότερο συνολικό μήκος από το μοντέλο CQ2.

-- Σκληρή κάννη ανοδιωμένου αλουμινίου, επιχρωμιωμένη ράβδος εμβόλου, υψηλή ακαμψία.

-- Ολοκληρωμένες παραλλαγές: τυπική μονή ράβδος, διπλή ράβδος, μη περιστρεφόμενη ράβδος, έκδοση XB24 μεγάλης διάρκειας ζωής.

-- Ενσωματωμένος μαγνήτης CDQS για ανίχνευση αισθητήρα θέσης. Υποδοχές αισθητήρα πολλαπλών πλευρών, ο αισθητήρας δεν προεξέχει έξω από τον κύλινδρο.

-- Σταθερό λαστιχένιο μαξιλάρι και στα δύο άκρα, χωρίς μαξιλάρι αέρα.

-- Στεγανοποίηση χαμηλής τριβής με δεξαμενή λαδιού, λειτουργία χωρίς λάδι, διάρκεια ζωής ≥5 εκατομμύρια κύκλοι.

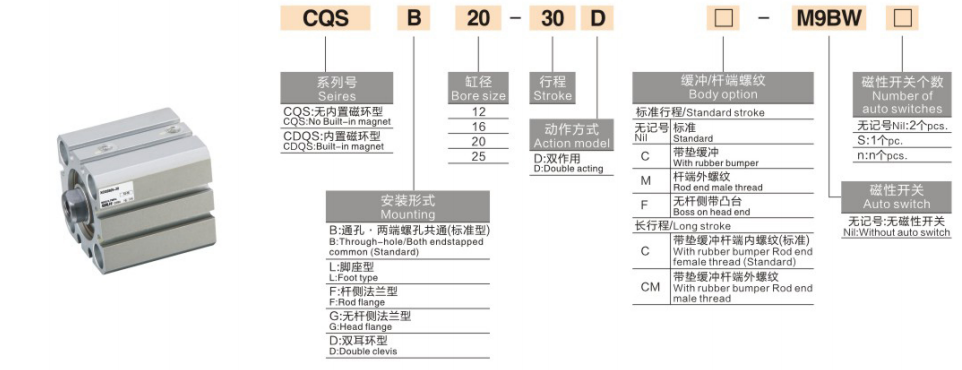

Κανόνας κωδικοποίησης μοντέλου

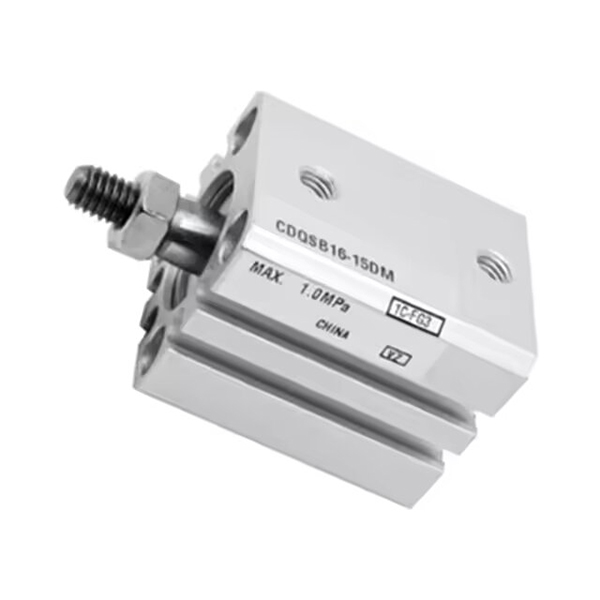

1. Παράδειγμα: CDQSB20-50D-M9BW

-- C: Ενσωματωμένος μαγνήτης (CDQS). όχι C = μη μαγνητικό CQS

-- DQS: Όνομα σειράς

-- Β=μονό καλάμι; W=δίδυμη ράβδος; Κ=μη περιστρεφόμενη ράβδος; KW=διπλή αντιπεριστροφική ράβδος

-- 20: Μέγεθος οπής 12/16/20/25 mm

-- 50: Μήκος διαδρομής 5~300mm

-- Δ: Νέα τυπική δομή

-- M9BW: Επιλογή μαγνητικού διακόπτη

Τεχνικές Προδιαγραφές

Παράμετρος	Προσδιορισμός
Μέγεθος διάτρησης	12,16,20,25 χλστ
Πίεση λειτουργίας	Διπλή δράση: 0,07~1,0MPa; Μονής δράσης: 0,2~1,0MPa
Πίεση απόδειξης	1,5 MPa
Θερμοκρασία	Μη μαγνήτης: -10~+70℃; Έκδοση μαγνήτη: -10~+60℃
Ταχύτητα εμβόλου	50~500 mm/s
Μαξιλάρι	Σταθερό ελαστικό buffer (χωρίς μαξιλάρι αέρα)
Port Thread	Μ5×0,8
Λάδωμα	Λειτουργία χωρίς λάδι
Ανοχή εγκεφαλικού	≤50mm:±1,0mm; >50mm:±1,4mm

Θεωρητική δύναμη ώθησης & έλξης @0,5MPa

Διάτρηση (mm)	ώθηση (N)	Τραβήξτε (N)	Ισοδύναμο οριζόντιο φορτίο (kg)
12	57	49	2.8
16	101	89	5.0
20	157	141	7.8
25	245	220	12.2

Περίληψη μίας πρότασης

Εξαιρετικά συμπαγής λεπτός πνευματικός κύλινδρος SOLH CQS με πολλαπλές δομικές παραλλαγές, υψηλή ακαμψία και κοντό σώμα, ιδανικός ενεργοποιητής μικρής διαδρομής υψηλής ακρίβειας για περιορισμένο χώρο 3C και εξοπλισμό αυτοματισμού ημιαγωγών.
