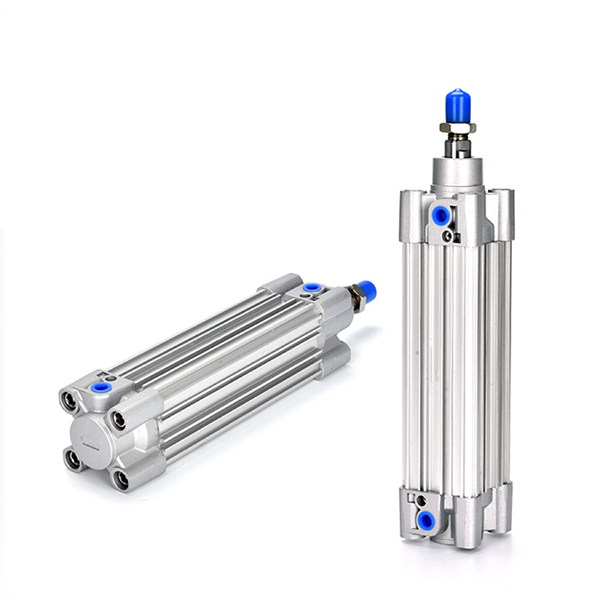

Τυπικός πνευματικός κύλινδρος σειράς CP96S ISO15552 (Διπλό μαξιλάρι βαρέως τύπου)

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

     Ο κύλινδρος ράβδου της σειράς SOLH CP96S συμμορφώνεται με το διεθνές πρότυπο ISO15552 / VDMA24562. Υιοθετεί κάννη προφίλ αλουμινίου εξοπλισμένη με σύστημα διπλού μαξιλαριού (ρυθμιζόμενο μαξιλάρι αέρα + ελαστικό μαξιλαράκι). Διαθέτει χαμηλό θόρυβο, υψηλή ακαμψία, κατάλληλο για εφαρμογές αυτοματισμού βαρέως τύπου υψηλής ταχύτητας, υψηλής συχνότητας και μακράς διαδρομής. Άμεση μηχανική εναλλαγή με την αρχική σειρά CP96S.

Βασικά χαρακτηριστικά δομής και σχεδίασης

   1. Δομή: Προφίλ κάννη με ενσωματωμένες ράβδους, 15% ελαφρύτερο από τους παραδοσιακούς κυλίνδρους ράβδου. Το διπλό μαξιλάρι απορροφά πολύ την τελική κρούση και μειώνει τον θόρυβο λειτουργίας.

   2. Υλικό: Σκληρή κάννη από ανοδιωμένο αλουμίνιο, ακραία καπάκια υψηλής αντοχής, σκληρή επιχρωμιωμένη ράβδος εμβόλου. Ανθεκτικό στη φθορά και μεγάλη διάρκεια ζωής.

   3. Παραλλαγές λειτουργίας

     -- CP96S: Πρότυπο μοντέλο διπλής ενέργειας μονής ράβδου

     -- CP96SD (κατάληξη W): Διπλή ράβδος διπλής δράσης, εξαιρετική απόδοση κατά της στρέψης

     -- Επίθημα -S: Ενσωματωμένος μαγνητικός δακτύλιος για μαγνητικό διακόπτη

   4. Σύστημα μαξιλαριών: Μαξιλάρι αέρα + σύνθετο buffer από καουτσούκ, ιδανικό για ποδηλασία υψηλής ταχύτητας 50~1000mm/s.

   5. Υψηλή ακαμψία: Επεξεργασμένα ακραία καπάκια ακριβείας, εκτροπή μικρής ράβδου εμβόλου, ισχυρή αντίσταση φορτίου μετατόπισης.

   6. Αύλακα αισθητήρα: Δεσμευμένες υποδοχές για μαγνητικούς διακόπτες της σειράς M9B, A93.

   7. Εναλλάξιμα: Τυπική διάσταση ISO15552, συμβατή με εξαρτήματα της σειράς SE, SAI, DNC.

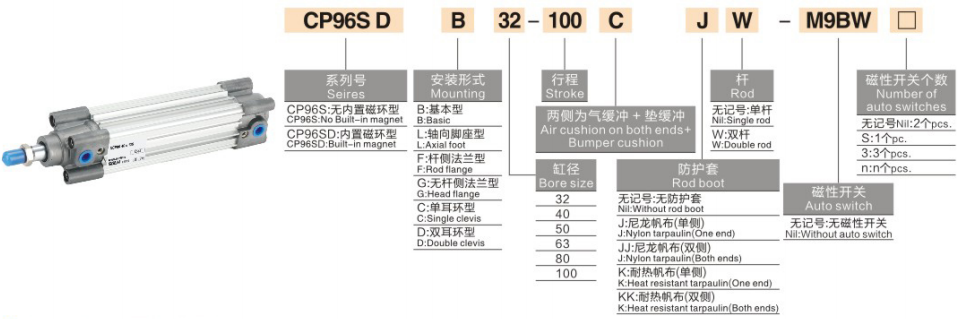

Πλήρης κανόνας κωδικοποίησης μοντέλου

   1. Παράδειγμα μοντέλου：CP96SB40-100W-S

   2. Παραδείγματα τυπικών παραγγελιών

     -- CP96SB50-200-S: Bore50, stroke200, μονή ράβδος, βασικός τύπος με μαγνήτη

     -- CP96SF63-150W: Βάση 63, stroke150, διπλή ράβδος, πλάγια φλάντζα ράβδου

Βασικές Τεχνικές Προδιαγραφές

Θεωρητική δύναμη ώθησης & έλξης @0,5 MPa (Μονή ράβδος, Μονάδα: N)

Τύποι τοποθέτησης & παράγωγα μοντέλα

   1. Επιλογές τοποθέτησης

     -- Basic, βάση στήριξης ποδιού, φλάντζα εμπρός/πίσω, μονή/διπλή σχισμή.

   2. Κύρια Παράγωγη Σειρά

     -- CP96S / CP96SD: Μοντέλο μονής ράβδου & διπλής ράβδου

     -- CP96SK: Προσαρμοσμένος κύλινδρος υψηλής θερμοκρασίας

     -- CP96SR: Ράβδος εμβόλου από ανοξείδωτο χάλυβα για περιβάλλον ελαφριάς διάβρωσης

Οδηγός γρήγορης επιλογής 3 βημάτων

   1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση, αποθεματικό ≥50% περιθώριο ασφαλείας. δώστε προτεραιότητα στο CP96S για υψηλή ταχύτητα και χαμηλή ζήτηση θορύβου.

   2. Επιβεβαίωση κτυπήματος: Προσθέστε περιθώριο ασφαλείας 10~20 mm. μέγιστη τυπική διαδρομή 800 mm, προσαρμοσμένη έως 2000 mm.

   3. Αντιστοίχιση διαμόρφωσης

     -- Σχόλια θέσης: Επιλέξτε μοντέλο μαγνήτη -S με μαγνητικούς διακόπτες M9B/A93.

     -- Τοποθέτηση: Στήριγμα ποδιού L για οριζόντιο βαρύ φορτίο. Φλάντζα F για κάθετη τοποθέτηση.

     -- Ειδικό περιβάλλον: Επιλέξτε CP96SK για υψηλή θερμοκρασία, CP96SR για διαβρωτική κατάσταση.

Περίληψη μίας πρότασης

     Κύλινδρος ράβδου SOLH CP96S ISO15552 εξοπλισμένος με διπλό μαξιλάρι αέρα και καουτσούκ, υψηλή ταχύτητα χαμηλού θορύβου, ισχυρή ικανότητα φόρτωσης κατά της μετατόπισης, ιδανικός γραμμικός ενεργοποιητής βαρέως τύπου για εξοπλισμό αυτοματισμού εξαγωγών υψηλής συχνότητας.
