Σειρά CG3 Ultra-Short ελαφρύς κύλινδρος | Συμπαγής πνευματικός κύλινδρος υψηλής ταχύτητας νέας γενιάς

Μάρκα: SOLH by Richge Technology

1. Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

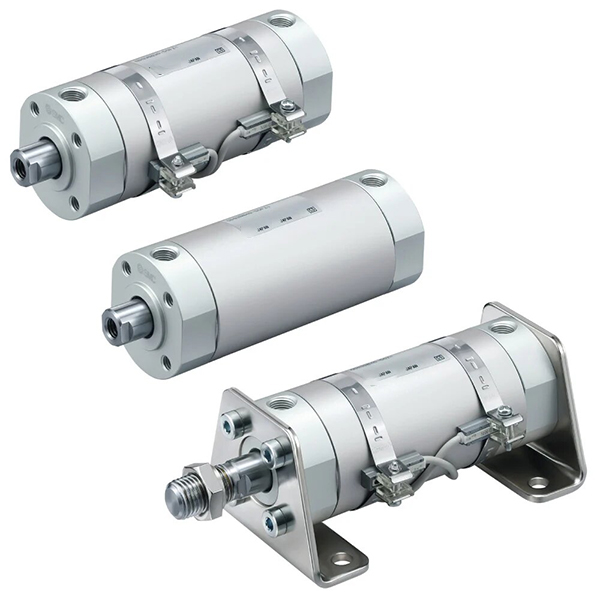

     Η σειρά SOLH CG3/CDG3 είναι ένας ελαφρύς πνευματικός κύλινδρος νέας γενιάς εξαιρετικά κοντού κράματος αλουμινίου, που χρησιμεύει ως άμεση αναβάθμιση και αντικατάσταση της παραδοσιακής σειράς CG1. Καλύπτει ένα ευρύ φάσμα οπών από φ20 έως φ100mm, με μέγιστη μείωση ολικού μήκους 51mm και μείωση βάρους 24% σε σύγκριση με το CG1. Διαθέτοντας εξαιρετικά συμπαγές σώμα, εξαιρετικά ελαφρύ, λειτουργία χαμηλού θορύβου υψηλής ταχύτητας και σχεδιασμό χωρίς συντήρηση, είναι απόλυτα κατάλληλο για σενάρια μεσαίου και ελαφρού φορτίου, μεγάλης διαδρομής, υψηλής συχνότητας και περιορισμένου χώρου.

  1.1 Πρότυπο βιομηχανίας και ισχυρή εναλλαξιμότητα

     Αναπτύχθηκε με βάση το πρότυπο στρογγυλών κυλίνδρων κοντού τύπου SMC νέας γενιάς, η σειρά CG3 διαθέτει εξαιρετική εναλλαξιμότητα τοποθέτησης με την παλιά σειρά CG1, ενώ επιτυγχάνει πιο συμπαγείς συνολικές διαστάσεις, αναβαθμίζοντας αποτελεσματικά τον παλιό εξοπλισμό και βελτιστοποιώντας τη μηχανική διάταξη χώρου χωρίς περίπλοκες δομικές τροποποιήσεις.

  1.2 Δομή ελαφρού υλικού Premium

     Υιοθετώντας κράμα αλουμινίου υψηλής αντοχής για σωλήνες κυλίνδρων και ακραία καλύμματα, σε συνδυασμό με ράβδο εμβόλου σκληρού χρωμίου. Η βελτιστοποιημένη φόρμουλα υλικού μειώνει το συνολικό βάρος κατά 24% σε σύγκριση με το CG1, με υψηλή δομική αντοχή, εξαιρετική απαγωγή θερμότητας και ισχυρή αντοχή στην παραμόρφωση, εξασφαλίζοντας σταθερή μακροπρόθεσμη λειτουργία υψηλής συχνότητας.

  1.3 Ενσωματωμένη Συμπαγής Δομή & Ευέλικτες Σωληνώσεις

     Ο ενσωματωμένος σωλήνας κυλίνδρου και η δομή ακραίου καλύμματος με σχεδιασμό ασφάλισης νήματος απλοποιεί την αποσυναρμολόγηση, τη συναρμολόγηση και την καθημερινή συντήρηση. Η καινοτόμος διάταξη σωληνώσεων 4 κατευθύνσεων (διάστημα 90°) παρέχει εξαιρετικά υψηλή ελευθερία εγκατάστασης και σωληνώσεων, επιλύοντας το στενό σημείο εγκατάστασης του στενού χώρου εξοπλισμού και υποστηρίζοντας διαφοροποιημένα σχέδια μηχανικής διάταξης.

  1.4 Διαφοροποιημένοι τύποι κίνησης για πλήρη κάλυψη σεναρίου

     • Διπλής Δράσης (CG3B): Παλινδρομική κίνηση εισαγωγής αέρα διπλού άκρου, ο πιο καθολικός τυπικός τύπος για συμβατική αυτοματοποιημένη γραμμική οδήγηση.

     • Μονής Δράσης (CG3S/T): S = Επιστροφή ελατηρίου, T = Επέκταση ελατηρίου. αυτόματη επαναφορά μετά από διακοπή ρεύματος για σενάρια κλειδώματος ασφαλείας και επαναφοράς έκτακτης ανάγκης.

     • Διπλή ράβδος (CG3W): Σύγχρονη κίνηση ράβδου διπλού άκρου, διπλή αποτελεσματική διαδρομή και εξαιρετική αντίσταση στρέψης για ειδικούς μηχανισμούς σύνδεσης και τοποθέτησης.

     • Μη περιστρεφόμενη ράβδος (CG3K): Εξαγωνική αντιστρεπτική ράβδος εμβόλου, μηδενική περιστροφή κατά τη λειτουργία για εγγύηση επαναλαμβανόμενης τοποθέτησης υψηλής ακρίβειας.

  1.5 Βελτιστοποιημένο Buffer & High-End σύστημα σφράγισης

     Στάνταρ ελαστικό buffer υψηλής ελαστικότητας (N) για βασική απορρόφηση κραδασμών και μείωση θορύβου. προαιρετικός προσκρουστήρας αέρα τύπου Α για συχνή λειτουργία υψηλής ταχύτητας για την εξάλειψη της τελικής πρόσκρουσης και την παράταση της διάρκειας ζωής. Εξοπλισμένος με σύνθετο δακτύλιο στεγανοποίησης χαμηλής τριβής και ενσωματωμένο αυλάκι αποθήκευσης λαδιού, ο κύλινδρος διαθέτει εξαιρετικά χαμηλή πίεση εκκίνησης, σταθερή λειτουργία και απόδοση συντήρησης χωρίς λάδι, με διάρκεια ζωής άνω των 8 εκατομμυρίων κύκλων.

  1.6 Έξυπνη διαμόρφωση επαγωγής

     Το μοντέλο CDG3 διαθέτει ενσωματωμένο μαγνητικό δακτύλιο, συμβατό με μαγνητικούς διακόπτες της σειράς M9B/A93/Z73 για ανίχνευση θέσης εμβόλου σε πραγματικό χρόνο και αυτόματο έλεγχο σύνδεσης σήματος PLC. Η μη μαγνητική έκδοση CG3 είναι εφαρμόσιμη για απλή κυκλική κίνηση χωρίς απαιτήσεις ανίχνευσης θέσης.

2. Πλήρεις κανόνες ονομασίας μοντέλου & παραδείγματα παραγγελιών

 1. Τυπική δομή μοντέλου: CDG3BN25-100Z

  2. Παραδείγματα τυπικών παραγγελιών

     • Μαγνητικό μοντέλο γυναικείας κλωστής διπλής δράσης: CDG3BN32-200Z (διάτρηση φ32, διαδρομή 200 mm, μαγνητικός εξοπλισμός, θηλυκό σπείρωμα άκρου ράβδου)

     • Μαγνητικό Μοντέλο Επιστροφής Ελατηρίου Μονής Δράσης: CDG3S40-100Z (οπή φ40, διαδρομή 100 mm, επαναφορά ελατηρίου μονής δράσης, μαγνητικός εξοπλισμός)

     • Μαγνητικό μη περιστρεφόμενο μοντέλο ακριβείας: CDG3K50-150Z (διάτρηση φ50, διαδρομή 150 mm, εξαγωνική αντιστρεπτική ράβδος)

3. Βασικές τεχνικές παράμετροι (Τυπικός τύπος)

4. Θεωρητικά δεδομένα ώσης & τάσης 0,5 MPa

  4.1 Πίνακας ώσης & τάνυσης διπλής δράσης (CG3B).

  4.2 Πίνακας επιδόσεων Single Acting (CG3S Spring Return).

5. Τύποι τοποθέτησης & Παράγωγα Μοντέλα

 5.1 Διαφοροποιημένες καθολικές μέθοδοι τοποθέτησης

     • Β Βασικός τύπος: Άμεση εγκατάσταση μέσω σπειρωμάτων ακραίου καλύμματος, η πιο καθολική και οικονομικά αποδοτική μέθοδος τοποθέτησης για τυπική γραμμική οδήγηση.

     • L Στήριγμα ποδιών: Στερεώνεται με αξονικό στήριγμα ποδιού, ειδικά σχεδιασμένο για πλευρική τοποθέτηση και σενάρια οριζόντιας στερέωσης.

     • Στήριγμα φλάντζας F/G: Επίπεδη τοποθέτηση πλευρικής φλάντζας με πλευρά ράβδου / χωρίς ράβδο για κάθετη σταθερή τοποθέτηση και σταθεροποίηση βαρέως φορτίου.

     • C/D Clevis Mount: Σύνδεση μονής / διπλής σχισμής, κατάλληλη για μηχανικές κατασκευές αιώρησης και σύνδεσης.

     • E Trunnion Mount: Τοποθέτηση πλευρικού κορμού χωρίς ράβδο, ιδανικό για συνθήκες εργασίας με ανατροπή και αιώρηση.

  5.2 Σειρά βασικών παραγώγων

     • CDG3B: Μαγνητικός τύπος διπλής δράσης (τυπικό βασικό μοντέλο)

     • CDG3S/T: Μαγνητικός τύπος μονής δράσης (επιστροφή ελατηρίου / επέκταση ελατηρίου)

     • CDG3W: Μαγνητική διπλή ράβδος διπλής δράσης

     • CDG3K: Μαγνητική μη περιστρεφόμενη εξαγωνική ράβδος τύπου

     • CDG3R: Εξαιρετικά λεπτός τύπος άμεσης τοποθέτησης για σταθμούς εξοπλισμού ακραίου περιορισμένου χώρου

6. Σύγκριση επιλογής CG3 έναντι CG1

7. Οδηγός γρήγορης επιλογής 3 βημάτων

     1. Επιλογή διάτρησης: Επιλέξτε το κατάλληλο μέγεθος οπής σύμφωνα με το πραγματικό βάρος φορτίου, κρατήστε τουλάχιστον 50% περιθώριο ασφαλείας. Δώστε προτεραιότητα στη σειρά CG3 για συνθήκες εργασίας με ελαφρύ φορτίο και περιορισμένο χώρο.

     2. Επιλογή εγκεφαλικού: Ρυθμίστε την πραγματική διαδρομή εργασίας συν 10~20 mm περιθώριο ασφαλείας. Ακολουθήστε τους τυπικούς κανόνες διαδρομής: διπλής δράσης ≤300 mm, μονής δράσης ≤100 mm.

     3. Λειτουργική διαμόρφωση: Επιλέξτε B για συμβατική παλινδρομική κίνηση διπλής ενέργειας. S για σενάρια ασφαλείας επαναφοράς ελατηρίου απλής δράσης. K για αντιστρεπτική τοποθέτηση υψηλής ακρίβειας. Επιλέξτε buffer αέρα τύπου Α για λειτουργία υψηλής ταχύτητας (>500mm/s) για να μειώσετε την πρόσκρουση και τον θόρυβο. Επιλέξτε μαγνητικό μοντέλο CDG3 που ταιριάζει με διακόπτες M9B/A93 για ανίχνευση θέσης σε πραγματικό χρόνο και αυτόματο έλεγχο.

Περίληψη μίας πρότασης

     Ο εξαιρετικά κοντός ελαφρύς κύλινδρος SOLH CG3 νέας γενιάς διαθέτει εξαιρετικά συμπαγές, ελαφρύ σώμα, λειτουργία χαμηλού θορύβου υψηλής ταχύτητας, απόδοση χωρίς συντήρηση χωρίς λάδια και διαφοροποιημένες μεθόδους τοποθέτησης, παρέχοντας λύσεις γραμμικής κίνησης υψηλής απόδοσης και εξοικονόμησης χώρου για αυτοματοποιημένο εξοπλισμό υψηλής συχνότητας μεσαίου και ελαφρού φορτίου.
