Ελαφρύς κύλινδρος σειράς CG1 / CDG1

Ο ελαφρύς στρογγυλός πνευματικός κύλινδρος αλουμινίου SOLH CG1/CDG1 καλύπτει μεγέθη οπών φ20~100 mm και χρησιμεύει ως άμεση αντικατάσταση διαστάσεων για τη σειρά SMC CA1. Κατασκευασμένο με εξωθημένη κάννη αλουμινίου και ακραία καπάκια και σκληρό επιχρωμιωμένο έμβολο εμβόλου, είναι 30% ελαφρύτερο από τους συμβατικούς τυπικούς κυλίνδρους με εξαιρετική απαγωγή θερμότητας. Η δομή του ακραίου καλύμματος που κλειδώνει με κλωστή διευκολύνει την εύκολη αποσυναρμολόγηση και συντήρηση. Οι θύρες αέρα τεσσάρων κατευθύνσεων διατεταγμένες σε διαστήματα 90° προσφέρουν εξαιρετικά ευέλικτη διάταξη σωληνώσεων. Οι πλούσιες παραλλαγές περιλαμβάνουν τυπικό τύπο διπλής ενέργειας CDG1B, επαναφορά/επέκταση ελατηρίου μονής δράσης CG1S/CG1T, σύγχρονο κύλινδρο διπλής ράβδου CG1W και μη περιστρεφόμενο κύλινδρο εξαγωνικής ράβδου CG1K. Τα μοντέλα CDG1 είναι εξοπλισμένα με ενσωματωμένο μαγνητικό δακτύλιο συμβατό με μαγνητικούς διακόπτες M9B/A93 για ανάδραση θέσης. Το τυπικό λαστιχένιο μαξιλάρι είναι εξοπλισμένο. επίθημα Ένα μαξιλάρι αέρα είναι προαιρετικό για τη μείωση του θορύβου πρόσκρουσης σε λειτουργία υψηλής ταχύτητας. Η σύνθετη σφράγιση χαμηλής τριβής παρέχει χαμηλή πίεση εκκίνησης, υποστηρίζει λειτουργία χωρίς λάδια με διάρκεια ζωής πάνω από 8 εκατομμύρια κύκλους. Διατίθενται πολλαπλά στυλ τοποθέτησης: βασικός τύπος, βάση στήριξης ποδιού, φλάντζα, σχισμή και βάση στήριξης. Ιδανικό για παλινδρομικές εφαρμογές μακράς διαδρομής, ελαφρού και μεσαίου φορτίου υψηλής συχνότητας σε γραμμές μεταφοράς, μηχανήματα συσκευασίας και ηλεκτρονικό εξοπλισμό αυτοματισμού. Κατά την επιλογή θα πρέπει να διατηρείται ένα ελάχιστο περιθώριο ασφαλείας ώσης 50%.

Αποστολή Ερώτησης

περιγραφή προϊόντος

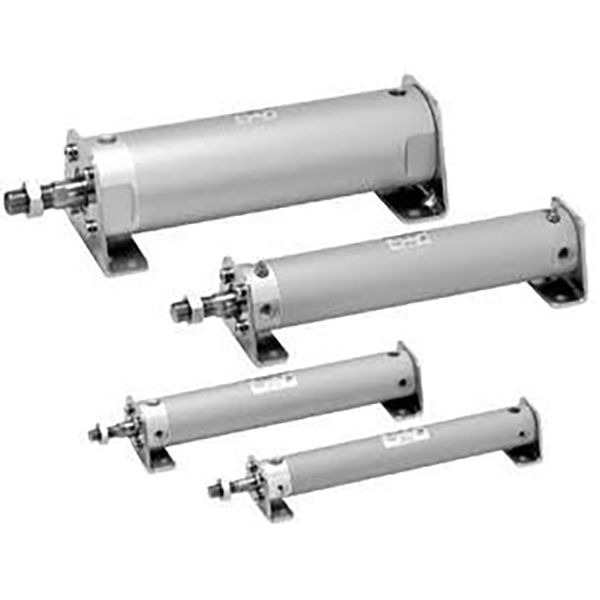

Ελαφρύς στρογγυλός κύλινδρος αλουμινίου σειράς CG1 / CDG1

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος

SOLH CG1/CDG1 ελαφρύς στρογγυλός κύλινδρος αλουμινίου, οπή φ20~100mm, αντικατάσταση διάδοχου για την παλιά σειρά SMC CA1 με πλήρως εναλλάξιμες διαστάσεις τοποθέτησης. Χαρακτηριστικά: ελαφρύ, καθολική εγκατάσταση, ευέλικτη διάταξη σωληνώσεων, χαμηλό θόρυβο & απόδοση υψηλής ταχύτητας. Χρησιμοποιείται ευρέως σε μεταφορικές γραμμές αυτοματισμού, ηλεκτρονικό εξοπλισμό, μηχανήματα συσκευασίας, εξοπλισμό ελαφριάς βιομηχανίας για ελαφρύ και μεσαίο φορτίο, μεγάλη διαδρομή και παλινδρομικές εφαρμογές υψηλής συχνότητας.

Βασικά χαρακτηριστικά δομής και σχεδίασης

1. Standard: Νέας γενιάς ελαφρύς στρογγυλός κύλινδρος SMC, άμεση αντικατάσταση για τη σειρά CA1.

2. Υλικό: Εξηλασμένη κάννη αλουμινίου & ακραία καπάκια, σκληρή επιχρωμιωμένη ράβδος εμβόλου. 30% ελαφρύτερο από τους συμβατικούς τυπικούς κυλίνδρους, υψηλή αντοχή και καλή απαγωγή θερμότητας.

3. Δομή: Ακραία καλύμματα με κλωστή, ίσιο στρογγυλό σχήμα, εύκολη αποσυναρμολόγηση & συντήρηση. 4 κατευθυντικές θύρες αέρα (διάστημα 90°), εξαιρετικά ευέλικτη διάταξη σωληνώσεων.

4. Παραλλαγές λειτουργίας

-- CG1B Double Acting: Παροχή αέρα και στα δύο άκρα, το πιο κοινό τυπικό μοντέλο

-- CG1S / CG1T Απλή δράση: S=Επιστροφή άνοιξης; T=Επέκταση ελατηρίου, αυτόματη επαναφορά μετά από διακοπή αέρα

-- Διπλή ράβδος CG1W: Ράβδος εκτεινόμενη και στις δύο πλευρές, σύγχρονη κίνηση, ενισχυμένη αντιστρεπτική ικανότητα

-- CG1K Non-Rotating Rod: Εξαγωνική ράβδος εμβόλου για ακριβή τοποθέτηση και αντιστροφή

4. Μαξιλάρι: Τυπικό μαξιλάρι από καουτσούκ. μαξιλάρι αέρα (κατάληξη Α) προαιρετικό για μείωση των κραδασμών και του θορύβου σε υψηλή ταχύτητα.

5. Σφράγιση: Σύνθετη σφράγιση χαμηλής τριβής με αυλάκι δεξαμενής λαδιού, χαμηλή πίεση εκκίνησης, λειτουργία χωρίς λάδι, διάρκεια ζωής ≥8 εκατομμύρια κύκλους.

6. Ανίχνευση θέσης: CDG1 εξοπλισμένο με ενσωματωμένο μαγνητικό δακτύλιο, συμβατό με αυτόματους διακόπτες M9B/A93/Z73 για ανάδραση θέσης εμβόλου. CG1 χωρίς μαγνήτη, δεν μπορεί να εγκαταστήσει μαγνητικούς διακόπτες.

Πλήρης κανόνας κωδικοποίησης μοντέλου

1. Παράδειγμα μοντέλου:CDG1BN25-100Z

Τμήμα	Κώδικας	Ορισμός
CG1 / CDG1	Κωδικός σειράς	CG1 = Χωρίς μαγνητικό δακτύλιο CDG1 = Ενσωματωμένος μαγνητικός δακτύλιος
B/S/T/W/K	Τύπος δράσης	Β=Διπλή δράση S=Single Acting Spring Return T=Single Acting Spring Extend W=Διπλή Ράβδο Κ=Μη Περιστρεφόμενη Ράβδος
N	Νήμα άκρης ράβδου	N=Θηλυκό νήμα (στάνταρ); κενό=αρσενικό νήμα
20/25/32/40/50/63/80/100	Μέγεθος οπής (mm)	φ20 ~ φ100
100	Μήκος εγκεφαλικού επεισοδίου	Max.1000mm διπλής δράσης Max.300mm μονής δράσης
Z	Κωδικός έκδοσης	Z=Νέα τυπική έκδοση. κενό=παλιά έκδοση

2. Παραδείγματα αναφοράς τυπικής παραγγελίας

-- CDG1BN32-200Z：Bore32, stroke200, διπλής δράσης, ενσωματωμένος μαγνήτης, θηλυκό σπείρωμα ράβδου

-- CDG1S40-100Z：Bore40, stroke100, επαναφορά ελατηρίου μονής δράσης, ενσωματωμένος μαγνήτης

-- CDG1K50-150Z：Bore50, stroke150, μη περιστρεφόμενη εξαγωνική ράβδος εμβόλου

Τεχνικές προδιαγραφές Universal Core

Στοιχείο παραμέτρου	Τυπική προδιαγραφή
Εύρος διάτρησης	φ20,25,32,40,50,63,80,100 χλστ
Πίεση λειτουργίας	Διπλή δράση: 0,05~1,0MPa Μονής δράσης: 0,1~1,0MPa
Πίεση απόδειξης	1,5 MPa
Θερμοκρασία περιβάλλοντος	-10 ~ +70℃；-10 ~ +60℃ για μοντέλο εξοπλισμένο με μαγνήτη
Ταχύτητα εμβόλου	50 ~ 1000 mm/s; 50~700 mm/s για τύπο μαξιλαριού αέρα
Μαξιλάρι	Τυπικό μαξιλάρι από καουτσούκ. Μαξιλάρι αέρα (Α) προαιρετικό
Νήμα Air Port	RC1/8 (φ20/25/32/40), RC1/4 (φ50/63), RC3/8 (φ80), RC1/2 (φ100)
Λάδωμα	Υποστηρίζεται η λειτουργία χωρίς λάδι προλιπασμένο
Ανοχή εγκεφαλικού	≤1000 mm: ±1,4 mm· 1000~1500 mm: ±1,8 mm

Θεωρητική δύναμη ώθησης & έλξης @0,5 MPa (Μονή ράβδος, Μονάδα: N)

1. Διπλής δράσης CG1B

Διάτρηση (mm)	ώθηση (N)	Δύναμη έλξης (N)	Περίπου Οριζόντιο φορτίο (kg)
20	157	141	7.8
25	245	220	12.2
32	402	362	20.1
40	628	565	31.4
50	981	882	49.0
63	1559	1413	77.9
80	2513	2262	125.6
100	3927	3534	196.3

2. Single Acting CG1S (Επιστροφή άνοιξης @0,5MPa)

Διάτρηση (mm)	ώθηση (N)	Δύναμη επιστροφής ελατηρίου (N)	Περίπου Οριζόντιο φορτίο (kg)
20	145	25	7.2
25	230	40	11.5
32	380	65	19.0
40	600	100	30.0
50	940	150	47.0
63	1500	240	75.0
80	2450	380	122.5
100	3850	600	192.5

Φόρμες τοποθέτησης & Παράγωγα Μοντέλα

1. Επιλογές τοποθέτησης

-- B Βασικός τύπος: Απευθείας εγκατάσταση μέσω νημάτων ακραίου καλύμματος (πιο συνηθισμένο)

-- L Foot Mount: Αξονικό στήριγμα ποδιού για πλευρική τοποθέτηση

-- F/G Φλάντζα: Στερέωση πλάκας φλάντζας από την πλευρά της ράβδου / από την πλευρά της κεφαλής

-- C/D Clevis: Μονή σχισμή / διπλή σχισμή για μηχανισμό αιώρησης

-- E Trunnion: Βάση ράβδου στο κεφάλι για αναστροφή και αιωρούμενη κίνηση

2. Κύρια Παράγωγη Σειρά

-- CDG1B: Τυπική διπλής ενέργειας με ενσωματωμένο μαγνήτη

-- CDG1S/T: Επιστροφή ελατηρίου μονής δράσης / επέκταση ελατηρίου

-- CDG1W: Διπλή ράβδος διπλής δράσης

-- CDG1K: Μη περιστρεφόμενη εξαγωνική ράβδος εμβόλου

-- CDG1R: Λεπτή έκδοση άμεσης τοποθέτησης για περιορισμένο αξονικό χώρο

-- CDG1KR: Άμεση τοποθέτηση + μη περιστρεφόμενη ράβδος διπλής δράσης

Οδηγός γρήγορης επιλογής 3 βημάτων

1. Επιλογή οπής: Υπολογίστε την απαιτούμενη ώθηση & οριζόντιο φορτίο, κράτηση ≥50% περιθωρίου ασφαλείας. δώστε προτεραιότητα στο CG1 για εφαρμογές ελαφρού-μέσου φορτίου και μεγάλης διαδρομής.

2. Επιβεβαίωση διαδρομής: Προσθέστε επιπλέον περιθώριο διαδρομής 10~20 mm. Μέγιστη διαδρομή: διπλής δράσης ≤1000mm, μονής δράσης ≤300mm.

3. Αντιστοίχιση διαμόρφωσης

-- Λειτουργία: Διπλής δράσης → B; επιστροφή ελατηρίου μονής δράσης → S; απαίτηση κατά της συστροφής → K

-- Μαξιλάρι: Προσθέστε επίθημα A air cushion κατά την ταχύτητα λειτουργίας＞500mm/s

-- Σχόλια θέσης: Επιλέξτε μοντέλο με μαγνήτη CDG1, αντιστοιχίστε τους αυτόματους διακόπτες M9B/A93

Περίληψη μίας πρότασης

Ο ελαφρύς στρογγυλός κύλινδρος αλουμινίου SOLH CG1/CDG1 είναι πλήρως εναλλάξιμος με τη σειρά SMC CA1, ελαφρύς σχεδιασμός με σωληνώσεις πολλαπλών κατευθύνσεων, πολλαπλές επιλογές τοποθέτησης, ιδανικός γραμμικός ενεργοποιητής μακράς διαδρομής για γραμμές παραγωγής συσκευασίας, μεταφορέων και ηλεκτρονικών αυτοματισμών.
