Μάρκα: SOLH by Richge Technology

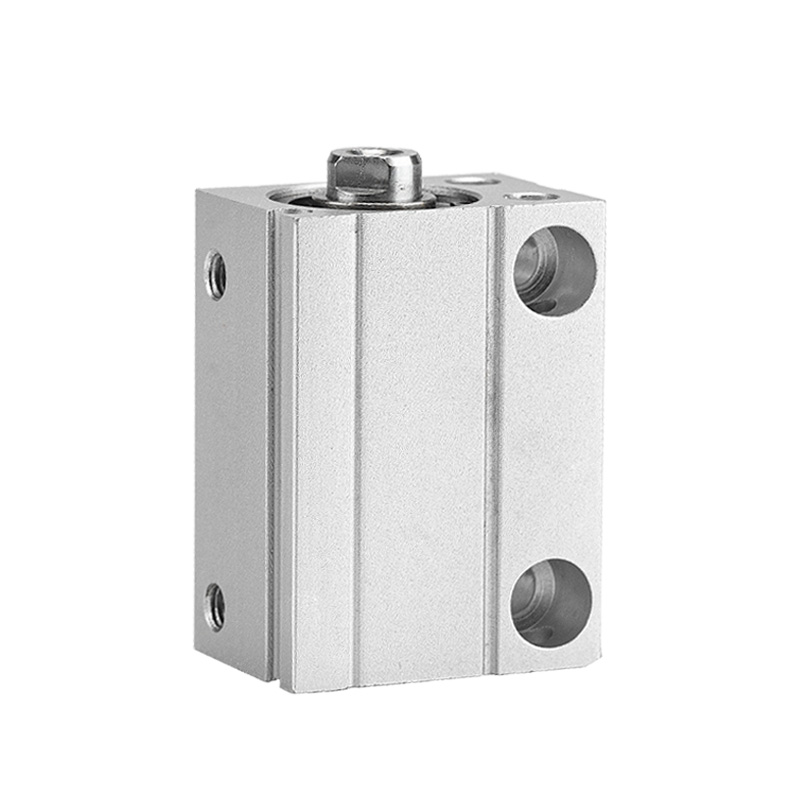

Ο κύλινδρος ελεύθερης τοποθέτησης ultra-mini της σειράς SOLH CDUJB είναι σχεδιασμένος για εξοπλισμό με περιορισμένο χώρο εγκατάστασης. Σε σύγκριση με την τυπική σειρά CU, το συνολικό μήκος μειώθηκε κατά 64% και ο όγκος μειώθηκε κατά 70%. Το τετράγωνο συμπαγές σώμα επιτρέπει την άμεση τοποθέτηση σε πολλές επιφάνειες χωρίς βραχίονες. CDUJB εξοπλισμένο με ενσωματωμένο μαγνήτη για ανίχνευση θέσης. Ευρέως υιοθετημένος σε ηλεκτρονικά 3C, ιατρικά όργανα και αυτοματισμό ακριβείας ημιαγωγών.
|
Μοντέλο |
Χαρακτηριστικά |
Εφαρμογή |
| CUJB |
Χωρίς δακτύλιο μαγνήτη, χωρίς τοποθέτηση αισθητήρα |
Μικρό ελαφρύ φορτίο χαμηλού κόστους χωρίς ανάδραση θέσης |
| CDUJB |
Ενσωματωμένος μαγνήτης, συμβατός με διακόπτες CMSH/DMSH, D-M9BV |
Αυτοματισμός που απαιτεί σήμα θέσης διαδρομής |
| CDUJS |
Καθαρή έκδοση, υλικό χωρίς χαλκό |
Ιατρική συσκευή, καθαρό δωμάτιο ημιαγωγών |
-- Σούπερ συμπαγές τετράγωνο σώμα, κατάλληλο για πυκνή διάταξη και ενσωματωμένη λαβή.
-- Τρύπες στερέωσης πολλαπλών πλευρών στο κάτω μέρος, στο πλάι και στο άκρο, εγκατάσταση από οποιονδήποτε προσανατολισμό.
-- Ενσωματωμένος μαγνήτης (CDUJB), διπλές υποδοχές αισθητήρα για ανίχνευση θέσης επέκτασης/ανάσυρσης.
-- MU-S025 μαγνητική πλάκα θωράκισης προαιρετική για την αποφυγή αμοιβαίων παρεμβολών για στενά διατεταγμένους κυλίνδρους.
-- Προαιρετικό άκρο από καουτσούκ για μείωση των κραδασμών για μικροσκοπικά τεμάχια.
-- Ο σχεδιασμός χωρίς χαλκό CDUJS αποφεύγει την κατακρήμνιση μετάλλων για καθαρό περιβάλλον.
1. Παράδειγμα: CDUJB8×15D-M
-- CDUJB: Κωδικός σειράς (C = ενσωματωμένος μαγνήτης, CUJB = μη μαγνήτης)
-- 8: Μέγεθος οπής (mm): 4,6,8,10,12,16,20
-- 15: Μήκος διαδρομής (mm)
-- Δ: Διπλή δράση. S: Ανοιξιάτικη επιστροφή με μονή ηθοποιό
-- M: Εξωτερική ράβδος σπειρώματος. Χωρίς σημάδι = εσωτερικό νήμα. φ4/φ6 χωρίς σπείρωμα ράβδου
|
Παράμετρος |
Προσδιορισμός |
| Μέγεθος διάτρησης |
4,6,8,10,12,16,20 χλστ |
| Τυπικό Εγκεφαλικό |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Τύπος υποκριτικής |
Επιστροφή ελατηρίου διπλής δράσης (κύρια), μονής δράσης |
| Πίεση λειτουργίας |
Διπλής δράσης:0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8) ; Απλή δράση: 0,35~0,7MPa (φ4) |
| Πίεση απόδειξης |
1,0 MPa |
| Εύρος Θερμοκρασίας |
Μη μαγνήτης: -10~70℃; Έκδοση μαγνήτη: -10~60℃ |
| Ταχύτητα εμβόλου |
50~500 mm/s |
| Μαξιλάρι |
Χωρίς μαξιλάρι / ελαστικό buffer προαιρετικά |
| Port Thread |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Λάδωμα |
Λειτουργία χωρίς λάδι |
| Ανοχή εγκεφαλικού |
±0,5 mm |
|
Διάτρηση (mm) |
Εμβαδόν (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Τυπικές εφαρμογές
-- Micro jig ηλεκτρονικών 3C, μεταφορά τσιπ, εισαγωγή βύσματος.
-- Επεξεργασία δειγμάτων ιατρικού εξοπλισμού, μηχανισμός μικρο ώθησης.
-- Τοποθέτηση γκοφρέτας ημιαγωγών, μινιατούρα ενεργοποιητή καθαρού δωματίου.
-- Πώμα αυτοματισμού, σύσφιξη και τοποθέτηση κοντής διαδρομής.
⚠️ Υπενθυμίσεις επιλογής
-- Δεν είναι κατάλληλο για βαρύ πλευρικό φορτίο μετατόπισης. προσθέστε οδηγό εάν υπάρχει πλευρική δύναμη.
-- Απαιτείται πλάκα μαγνητικής θωράκισης όταν τοποθετούνται πολλοί κύλινδροι δίπλα-δίπλα.
Ο πνευματικός κύλινδρος SOLH CDUJB εξαιρετικά συμπαγής ελεύθερης τοποθέτησης επιτρέπει την εγκατάσταση χωρίς βραχίονα πολλαπλών κατευθύνσεων, τον ιδανικό μικρογραμμικό ενεργοποιητή για αυτοματισμό ακριβείας περιορισμένου χώρου σε 3C, ιατρικές βιομηχανίες και ημιαγωγούς.
