Γωνιακός κύλινδρος σειράς ACK | Περιστροφή 90°/180° & Σφιγκτήρας προς τα κάτω Κύλινδρος 2-σε-1

Μάρκα: SOLH by Richge Technology

Επισκόπηση προϊόντος & βασικά δομικά χαρακτηριστικά

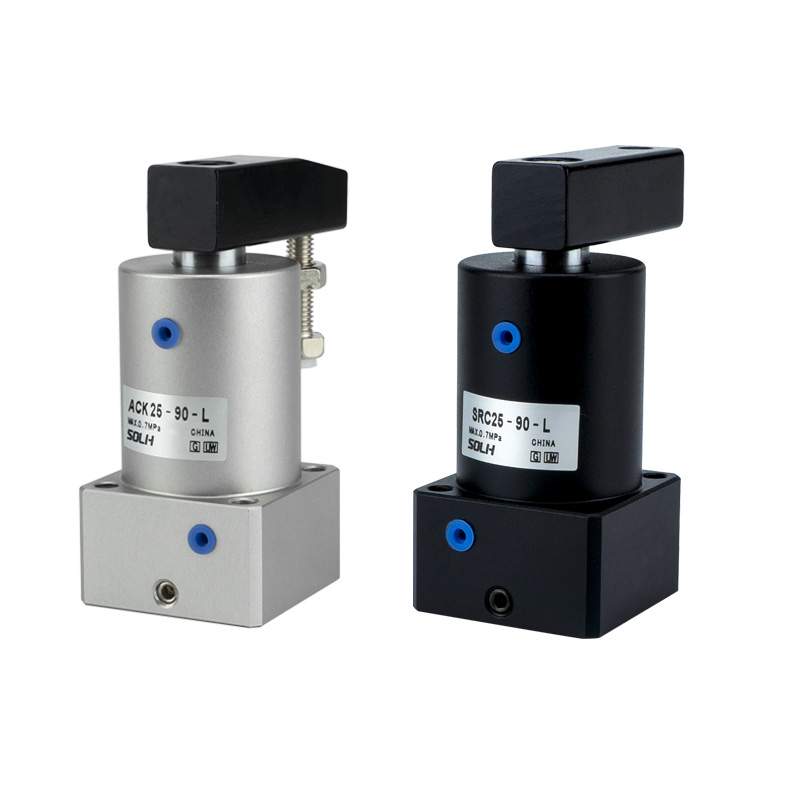

     Η σειρά SOLH ACK είναι ένας γωνιακός κύλινδρος 2 σε 1 υψηλής απόδοσης που ενσωματώνει περιστροφή 90°/180° και γραμμική κίνηση σύσφιξης προς τα κάτω. Καλύπτοντας μεγέθη οπών από φ25mm έως φ63mm, υιοθετεί μια επαγγελματική δομή τριών οδηγών-αυλακώσεων για υψηλή ακρίβεια και ισχυρή αντίσταση έκκεντρου φορτίου. Οι προαιρετικές πλάκες πίεσης μονής/διπλής όψης και οι κατευθύνσεις περιστροφής αριστερά/δεξιά προσαρμόζονται πλήρως σε διαφορετικές διατάξεις εξαρτημάτων. Διαθέτοντας υψηλή ακαμψία, μεγάλη διάρκεια ζωής και ικανότητα σύσφιξης μεγάλου φορτίου, ο κύλινδρος ACK χρησιμοποιείται ευρέως για σταθμούς σύσφιξης τεμαχίου εργασίας περιορισμένου χώρου σε διαδικασίες αυτοματοποιημένης εργαλειομηχανής, τοποθέτησης συγκόλλησης και στερέωσης σφράγισης.

1. Σύνθετη Περιστροφή & Δράση Σύσφιξης

• Τυπική ακολουθία εργασίας: Ανάσυρση → 90°/180° περιστροφή αριστερά/δεξιά → επέκταση για σύσφιξη προς τα κάτω

• Επαναφορά ακολουθίας: Ανασηκώστε για να απελευθερώσετε τον σφιγκτήρα → αντίστροφη περιστροφή → επέκταση και επαναφορά

• Τοποθέτηση υψηλής ακρίβειας: Τυπική γωνία περιστροφής 90° με υψηλή ακρίβεια ±1,5°. Προαιρετικός τύπος περιστροφής 180°, εξασφαλίζοντας επαναλαμβανόμενη και αξιόπιστη τοποθέτηση του τεμαχίου εργασίας.

2. Υψηλή ακαμψία & εκτεταμένη διάρκεια ζωής

• Δομή τριών οδηγών-αυλακιού: Η βελτιστοποιημένη σχεδίαση καθοδήγησης τριών κατευθύνσεων προσφέρει εξαιρετική σταθερότητα κίνησης, υψηλή ακρίβεια καθοδήγησης και ισχυρή ικανότητα κατά της παραμόρφωσης, αντιστέκοντας αποτελεσματικά στο έκκεντρο φορτίο κατά τη σύσφιξη.

• Διαμόρφωση υλικού υψηλής αντοχής: Η ράβδος εμβόλου υιοθετεί ειδικό κράμα χάλυβα με διαδικασία θερμικής επεξεργασίας για εξαιρετική αντοχή στη φθορά και ανθεκτικότητα. Το σώμα του κυλίνδρου υφίσταται σκληρή επεξεργασία ανοδίωσης για ενίσχυση της αντοχής στη διάβρωση και της δομικής ακαμψίας.

• Premium Εισαγόμενες Σφραγίδες: Υιοθετεί εισαγόμενα υλικά στεγανοποίησης με εξαιρετική προσαρμοστικότητα σε πολύπλοκες συνθήκες εργασίας, μειώνοντας αποτελεσματικά τη διαρροή αέρα και επεκτείνοντας σημαντικά τη συνολική διάρκεια ζωής του κυλίνδρου.

3. Ευέλικτη εγκατάσταση και διαφοροποιημένη διαμόρφωση

• Προαιρετικοί τύποι πλακών πίεσης: ACK πλάκα πίεσης μονής όψης για στενά τεμάχια εργασίας. Πλάκα πίεσης διπλής όψης ACKD για φαρδιά τεμάχια εργασίας, που καλύπτει διάφορες απαιτήσεις σύσφιξης του τεμαχίου εργασίας.

• Ρυθμιζόμενη φορά περιστροφής: L (αριστερόστροφη περιστροφή) και R (δεξιόστροφη περιστροφή) προαιρετικά για να ταιριάζουν με διαφορετικές διατάξεις σταθμών.

• Σχεδιασμός Universal Mounting: Εξοπλισμένο με 4 διαμπερείς οπές για άμεση στερέωση, συμβατό με τοποθέτηση φλάντζας. Οι δεσμευμένες τυπικές αυλακώσεις διακόπτη επιτρέπουν την εύκολη εγκατάσταση μαγνητικών διακοπτών για ανίχνευση θέσης.

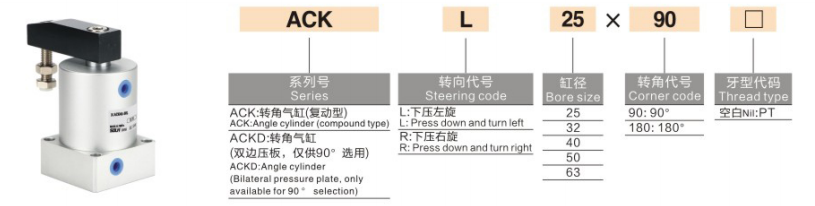

Πλήρεις κανόνες ονομασίας μοντέλου και παραδείγματα παραγγελιών

1. Παραδείγματα τυπικών μοντέλων: ACKL25-90, ACKDR40-90

2. Παραδείγματα τυπικών παραγγελιών

• Αριστερή περιστροφή μονής όψης 90°: ACKL25-90 (διάτρηση φ25, αριστερή περιστροφή, τυπική γωνία 90°)

• Διπλής όψης Δεξιά Περιστροφή 90°: ACKDR32-90 (διάτρηση φ32, πλάκα διπλής όψης, ορθή περιστροφή, γωνία 90°)

• Τύπος βαρέως τύπου μεγάλης οπής: ACKL63-90 (μέγιστη οπή φ63, αριστερή περιστροφή, γωνία 90° για σύσφιξη βαρέων φορτίων)

Γενικές τεχνικές παράμετροι (20℃, 0,5MPa Τυπική κατάσταση)

1. Βασικές προδιαγραφές

• Λειτουργία: Σύνθετη κίνηση διπλής δράσης (περιστροφή + σύσφιξη προς τα κάτω)

• Εύρος πίεσης εργασίας: 0,15~1,0MPa; Πίεση απόδειξης: 1,5 MPa

• Θερμοκρασία περιβάλλοντος: -20℃~80℃

• Ταχύτητα λειτουργίας εμβόλου: 50~200mm/s

• Γωνία περιστροφής: 90° (στάνταρ); 180° (προαιρετικό)

• Τυπική διαδρομή σύσφιξης: φ25=12mm; φ32=16mm; φ40=20mm; φ50=25mm; φ63=30mm

2. Θεωρητική δύναμη σύσφιξης (Μονάδα: N @0,5MPa)

3. Βάρος προϊόντος (Μονάδα: kg @90° Τυπικός τύπος)

Τυπικά σενάρια εφαρμογής

• Εργαλειομηχανές & Εξαρτήματα Συγκόλλησης: Ιδανικό για σύσφιξη τοποθέτησης τεμαχίου εργασίας, στερέωση συγκόλλησης και αντιμετατόπιση σταθμού σφράγισης. Η ενσωματωμένη δράση περιστροφής και σύσφιξης 2 σε 1 απλοποιεί τη μηχανική δομή και εξοικονομεί χώρο εγκατάστασης.

• Ηλεκτρονική & Επεξεργασία Εξαρτημάτων Ακριβείας: Κατάλληλο για σύσφιξη παλετών, στερέωση σέγας και τοποθέτηση εξαρτημάτων μικρο-ακρίβειας. Διαθέτει υψηλή ακρίβεια τοποθέτησης και χαμηλή παραγωγή σκόνης, ικανοποιώντας αυστηρές απαιτήσεις ακρίβειας και καθαριότητας.

• Αυτοματοποιημένος Μηχανισμός Μεταφοράς: Εφαρμόζεται ευρέως για περιορισμό περιστροφικού τραπεζιού, τοποθέτηση μηχανισμού αναστροφής και σταθμούς σύσφιξης μικρής διαδρομής, παρέχοντας σταθερή, ομαλή και επαναλαμβανόμενη απόδοση σύνθετης κίνησης.

• Συνθήκες εργασίας βαρέως τύπου: Με ισχυρή δύναμη σύσφιξης και εξαιρετική ικανότητα αντι-έκκεντρου φορτίου, προσαρμόζεται τέλεια σε σενάρια σύσφιξης βαρέος τεμαχίου εργασίας, στερέωσης καλουπιού και σενάρια τοποθέτησης ακριβείας μεγάλου φορτίου.

Οδηγός γρήγορης επιλογής 3 βημάτων

1. Επιλογή μεγέθους διάτρησης: Επιλέξτε το μέγεθος της οπής σύμφωνα με το πραγματικό φορτίο σύσφιξης. Εξασφαλίστε τη θεωρητική δύναμη σύσφιξης ≥ πραγματικό φορτίο × 1,5 συντελεστή ασφαλείας. δώστε προτεραιότητα φ40 ή μεγαλύτερη οπή για βαριές συνθήκες εργασίας.

2. Επιλογή εγκεφαλικού: Η τυπική διαδρομή σύσφιξης κυμαίνεται από 12 mm έως 30 mm. Διατηρήστε περιθώριο διαδρομής 3~5 mm ανάλογα με το ύψος του τεμαχίου εργασίας για να αποφύγετε μηχανικές παρεμβολές κατά τη λειτουργία.

3. Επιλογή διαμόρφωσης

￮ Τύπος πλάκας πίεσης: Επιλέξτε ACK πλάκα μονής όψης για στενά τεμάχια εργασίας. επιλέξτε πλάκα διπλής όψης ACKD για φαρδιά τεμάχια εργασίας.

￮ Κατεύθυνση Περιστροφής: Επιλέξτε L αριστερή περιστροφή ή R δεξιά περιστροφή σύμφωνα με την πραγματική διάταξη του σταθμού και τις συνθήκες μηχανικών παρεμβολών.

Περίληψη μίας πρότασης

     Ο γωνιακός κύλινδρος της σειράς SOLH ACK υιοθετεί μια δομή τριών οδηγών-αυλακώσεων υψηλής ακρίβειας, που υποστηρίζει περιστροφή 90°/180° και ενσωμάτωση σύσφιξης προς τα κάτω. Με προαιρετικές πλάκες πίεσης μονής/διπλής όψης, ευέλικτη περιστροφή αριστερά/δεξιά και εξαιρετική απόδοση κατά της παραμόρφωσης βαρέως φορτίου, είναι μια λύση σύσφιξης υψηλής ακαμψίας και μεγάλης διάρκειας ζωής για διάφορους αυτοματοποιημένους σταθμούς στερέωσης με περιορισμένο χώρο.
